제품 상세 정보:
|
| 상품 이름: | 3G 디지털 영상 비디 SFP | 대역폭: | 50 MBP - 2.97 그비피스 |
|---|---|---|---|
| 사고 방식: | 1310nm-TX/1550nm-RX | 광학 구성 요소: | DFB+PIN |
| 연결기: | 단순한 LC | 전송: | 3G SDI를 위한 10 킬로미터 |
| 보증: | 3년 | 키워드 1: | SD/HD/3G SFP 비디 송수신기 모듈 |
| 키워드 2: | 3G SDI 비디 1310nm/1550nm 10 킬로미터 | ||
| 강조하다: | MSA SFP 비디,화면 SFP 비디,10 킬로미터 송수신기 모듈 |
||

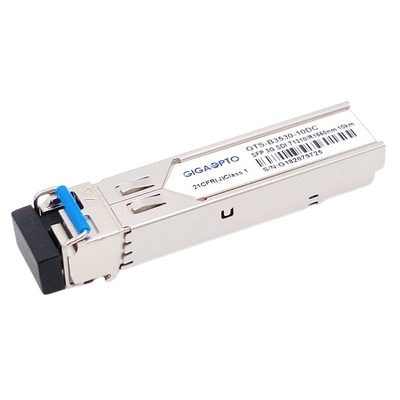

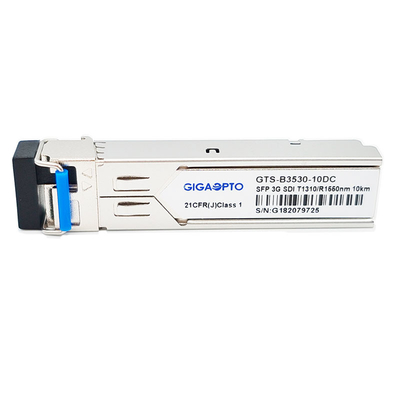

SD/HD/3G-SDI LC SMF DMI MSA 핀 배치를 위한 3G 비디 SFP 1310nm-TX/1550nm-RX 10 킬로미터 화면 병적 패턴 송수신기 모듈
기능 명세
| 상품 이름 | 3G 디지털 영상 비디 SFP | 일부 / 수 | GTS-B3530-10DC |
| 자료 비율 | 2.97Gb/s | MSA 핀 배치 | 예 |
| 모듈 타입 | 송수신기 | 작동 온도. | 70' Ｃ에 대한 0' Ｃ |
| 사고 방식 | 1310nm-TX/1550nm-RX | 거리 | 10 킬로미터 |
| 연결기 | LC | 매체 | SMF |
| 송신기 타입 | DFB 비디 | 수신기 유형 | 핀 |
| 전원 전압 | 3.3V | (전형적인) 총전류 | 200mA |
| TX 광학력 | - 5~0dBm | 수신 감도 | < -18dB=""> |
| 소광비 | >5.0dB | 파워버짓 | 13dB |
| 병적 패턴 | 채무 불이행 | 진단 | 예 |
| OEM / ODM | 지원받습니다 | 워링티 | 3년 |
| 애플리케이션 | SD/HD/3G SDI | ||
기술
송신하기 위해 설계된 섬유 양방향성 SFP 광 송수신기 모듈을 기가옵투의 GTS-B3530-10DC는 1이고 SMPTE 297-2006에서 규정되는 것으로서 광학 일련의 디지털 신호를 받으세요.
송수신기는 50Mbps에서부터 2.97Gbps까지 / 데이터 수신 비율을 전하고, SMPTE 259M, SMPTE 344M, SMPTE 292M의 SDI 병적 패턴을 지원하도록 설계되고 10 킬로미터의 SMPTE 424M 일련 rate,a 최대 거리가 단순한 LC 연결기와 단일 모드 빛 섬유 (SMF) 위에서 3Gbps 병적 신호로 성취할 수 있습니다
송수신기는 3가지 부문으로 구성됩니다 : 1310nm DFB레이저 송신기, 트랜스-임피던스 프리 앰프 (통신 공업회)과 통합된 1550nm PIN 포토다이오드, 리클락커와 MCU 제어기. 송수신기는 SFP 다중-자원 협정 (MSA)로 순응합니다, 핫 플러그 능력을 허락하는 것은 SFP+ 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 I2C를 통해 이용 가능합니다.
특징
애플리케이션
핀 정의
