제품 상세 정보:
|
| 항목: | 3G SMPTE 화면 CWDM SFP | 대역폭: | 50 메가비트 / Ｓ - 2.97 그비트 / Ｓ |
|---|---|---|---|
| 사고 방식 / 채널: | 1270~1610nm/C21~C61 CWDM | 광학 구성 요소: | DFB / 핀 |
| 인터페이스: | 두 부분으로 된 LC | 거리: | 40 킬로미터 |
| 보증: | 36 달 | 키워드 1: | SD/HD/3G SDI CWDM SFP |
| 키워드 2: | ST420 3G SDI 송수신기 | ||
| 강조하다: | 3Gb/S SFP 송수신기 모듈,화면 SFP 송수신기 모듈,CWDM 송수신기 |
||
3G SDI MSA 화면 SFP CWDM 1271~1611nm 광 송수신기 모듈 40 킬로미터 SMF LC DOM
기능 명세
| 상품 이름 | 3G-SD/HD/3G-SDI SFP | 일부 / 수 | GTS-Cxx30-40DC |
| 대역폭 | 50 MBP - 2.97 그비피스 | MSA 핀 배치 | 예 |
| 모듈 타입 | 송신기 + 수신기 | 환경 | 작동하는 것 : 70' Ｃ에 대한 0' Ｃ |
| 파장 채널 | CWDM (1270~1610)NM | 맥스 한계 | 40 킬로미터 |
| 접속구의 형태 | 두 부분으로 된 LC | 매체 | SMF G.652 |
| 송신기 타입 | DFB CWDM | PD는 타이핑합니다 | 핀 |
| 전원 전압 | 3.3V | 총전류 | 400mA (맥스) |
| 송신기 출력 전력 | -2 ~ +3dBm | Rx 민감도 (SD-SDI) | < -20dB=""> |
| Rx 민감도 (에이치디에스디아이) | < -20dB=""> | ||
| Rx 민감도 (3G-SDI) | < -20dB=""> | ||
| 소광비 | >5.0dB | RX 과부담 | > 0dBm |
| 병적 패턴 | 채무 불이행 | DDMI | 예 |
| 보증 시간 | 3년 | OEM / ODM | 지원받습니다 |
| 애플리케이션 | SMPTE 424M (2.97Gb/s),SMPTE 292M (1.485Gb/s),SMPTE 259M (270/360Mb/s),High-density 비디오 라우터, 방송 카메라, 기가비트 Ethernet,OC-48과 2x 광섬유 채널 | ||
디지털 영상 3G CWDM SFP 1270nm~1610nm 40 킬로미터 송수신기 시리즈에 대한 기술
이 3G SDI CWDM SFP 송수신기 모듈은 설계되고 듀얼-채널을 위해 전송 /가 강건하을 위해 50Mbps에서부터 2.97Gbps까지 자료 비율을 받고, 특히 설계되고 SMPTE259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전의 성능, 최대 전송거리가 두 부분으로 된 LC 연결기로 단일 모드 섬유(SMF) 위에서 최고 40까지 킬로미터에 도달할 수 있습니다.
이 모듈은 CWDM 사고 방식의 공칭 파장에 작동합니다. 1270nm 내지 1610nm으로부터 이용가능한 18개의 중심 파장이 있습니다, 각각 20nm 단계로, 이것이 고객이 새로운 파이버 스트랜드를 추가하지 않고 기존 비디오 광학 기반구조의 대역폭을 증가시키도록 돕습니다
송수신기는 3가지 부문으로 구성됩니다 : DFB 레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 PIN 포토다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
핫 플러그 역량을 허락하는 것은 SFP 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 I2C를 통해 이용 가능합니다.
모듈은 SMPTE 297M-2006으로 완전히 순응합니다.
명령 정보
| 부품번호 | 기술 디지털 영상 3G CWDM | CWDM 채널 | 한계 | MSA | 래치 색 |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270nm / -C27 | 40 킬로미터 | Ｙ | 밝은 자주색 |

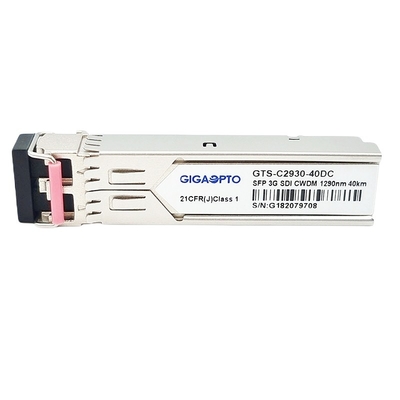

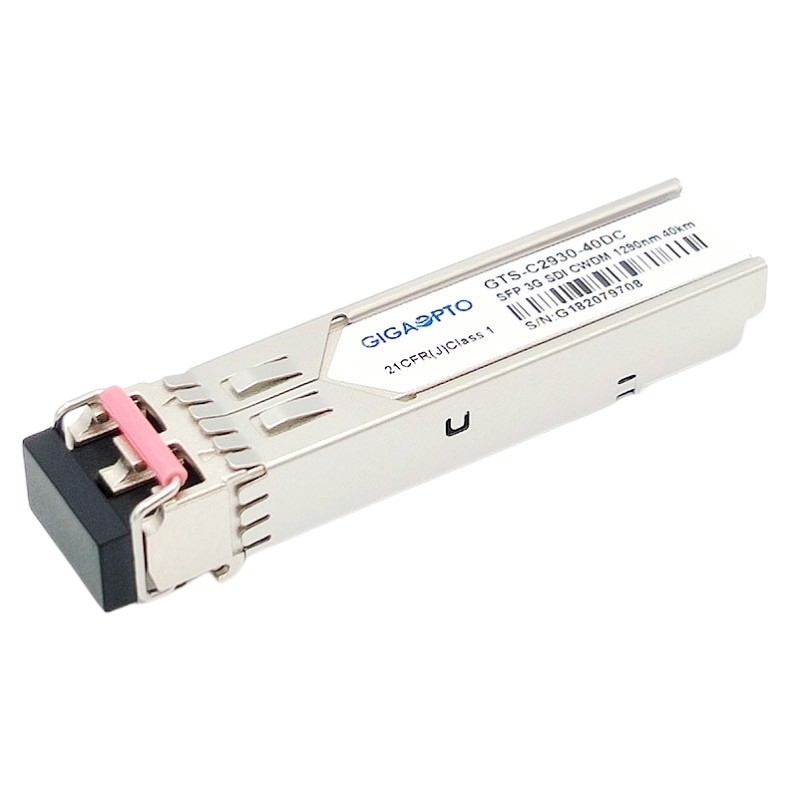

| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290nm/ -C29 | 40 킬로미터 | Ｙ | 하늘빛 |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310nm/ -C31 | 40 킬로미터 | Ｙ | 황록색 |
| GTS-C3330-40DC | 3G-SDI CWDM SFP | 1330nm/ -C33 | 40 킬로미터 | Ｙ | 황토 |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350nm/ -C35 | 40 킬로미터 | Ｙ | 분홍색 |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370nm/ -C37 | 40 킬로미터 | Ｙ | 베이지 |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390nm/ -C39 | 40 킬로미터 | Ｙ | 백색 |
| GTS-C4130-40DC | 3G-SDI CWDM SFP | 1410nm/ -C41 | 40 킬로미터 | Ｙ | 은 |
| GTS-C4330-40DC | 3G-SDI CWDM SFP | 1430nm/ -C43 | 40 킬로미터 | Ｙ | 검정색 |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450nm/ -C45 | 40 킬로미터 | Ｙ | 노란 오렌지 색 |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470nm / -C47 | 40 킬로미터 | Ｙ | 그레이 |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490nm/ -C49 | 40 킬로미터 | Ｙ | 프로레 |
| GTS-C5130-40DC | 3G-SDI CWDM SFP | 1510nm/ -C51 | 40 킬로미터 | Ｙ | 청색 |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530nm/ -C53 | 40 킬로미터 | Ｙ | 그린 |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550nm/ -C55 | 40 킬로미터 | Ｙ | 노랑색 |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570nm/ -C57 | 40 킬로미터 | Ｙ | 오렌지 |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590nm/ -C59 | 40 킬로미터 | Ｙ | 빨강 |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610nm/ -C61 | 40 킬로미터 | Ｙ | 브라운입니다 |
특징
애플리케이션
핀 정의
3G SMPTE 화면 CWDM SFP, 1270nm-1610nm,40km 듀얼 LC, MSA 핀 배치
