제품 상세 정보:
|
| 상품 이름: | CWDM SFP 3G-SDI 송수신기 | 비트율: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| 사고 방식: | 1270~1610nm CWDM | 연결기: | 두 부분으로 된 LC |
| 거리: | 20 킬로미터 | 보증: | 3-년 |
| 키워드 1: | 3G CWDM SFP 송수신기 모듈 | 키워드 2: | 화면 SFP 광 전송부 |
| 강조하다: | 3G SFP 송수신기 모듈,SDI SFP 송수신기 모듈,1610nm CWDM 송수신기 모듈 |
||
SD/HD/3G-SDI 송신기 & 리시버 비디오 병적 패턴 SFP 송수신기 모듈을 위한 MSA CWDM 1270~1610nm SFP 송수신기
기능 명세
| 상품 이름 | 3G CWDM 화면 SFP | 비트율 | 50Mbit/s - 2.97Gbit/s |
| 모듈 타입 | 송신기 + 수신기 | MSA / 논-MSA 핀 배치 | MSA |
| 폼 팩터 | SFP | 작동 온도 | 상용 |
| 파장 채널 | CWDM (1270~1610)NM | 거리 | 20 킬로미터 |
| 광 커넥터 | 두 부분으로 된 LC | 매체 | SMF |
| 레이저 유형 | DFB CWDM | PD는 타이핑합니다 | 핀 |
| 공급 전압 | 3.3V | 공급전류 | 400mA (Typ.) |
| 송신 전력 | - 5~0dBm | 수신기 감도 | < -18dB=""> |
| 전력 예산 | 13dB | 수신기 과부담 | > -3dBm |
| DDM / DMI | 지원받습니다 | 소광비 | >6dB |
| 병적 패턴 | 와 함께 | 보증 | 3년 |
| OEM / ODM | 지원받습니다 | 중량 | 25 그램 |
| 애플리케이션 | SD/HD/3G SDI | ||
3G-SDI CWDM SFP 1270nm~1610nm 송수신기 시리즈에 대한 제품 기술
이 3G SDI CWDM SFP 송수신기 모듈은 50Mbps에서부터 2.97Gbps까지 / 데이터 수신 비율을 전하도록 설계되고, 특히 SMPTE259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다. 모듈은 SMPTE 297M-2006으로 완전히 순응합니다.
그것은 2.97Gbps 병적 신호에 있는 단일 모드 빛 섬유 위에서 20 킬로미터의 최대 전송거리를 제공합니다. 그것은 모든 18 CWDM 채널 1271nm에서 1611nm까지 사고 방식이 가능합니다, 이것이 고객이 새로운 파이버 스트랜드를 추가하지 않고 기존 비디오 광학 기반구조의 대역폭을 증가시키도록 돕습니다.
송수신기는 3가지 부문으로 구성됩니다 : DFB 레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 PIN 포토다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
짜맞춘 디지털 진단 모니터링 (DDM)는 실시간 운용 변수에 대한 접근을 허용합니다.
특징
애플리케이션
명령 정보

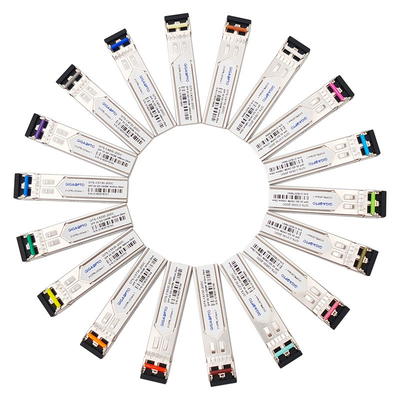

| 부품번호 | 기술 | 자료 비율 | CWDM 채널 | 케이블 거리 | 래치 색 |
| GTS-C2730-20DC | 3G SDI SMPTE CWDM DFB SFP 1270nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1270nm / -C27 | 20 킬로미터 | 밝은 자주색 |
| GTS-C2930-20DC | 3G SDI SMPTE CWDM DFB SFP 1290nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1290nm/ -C29 | 20 킬로미터 | 하늘빛 |
| GTS-C3130-20DC | 3G SDI SMPTE CWDM DFB SFP 1310nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1310nm/ -C31 | 20 킬로미터 | 황록색 |
| GTS-C3330-20DC | 3G SDI SMPTE CWDM DFB SFP 1330nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1330nm/ -C33 | 20 킬로미터 | 황토 |
| GTS-C3530-20DC | 3G SDI SMPTE CWDM DFB SFP 1350nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1350nm/ -C35 | 20 킬로미터 | 분홍색 |
| GTS-C3730-20DC | 3G SDI SMPTE CWDM DFB SFP 1370nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1370nm/ -C37 | 20 킬로미터 | 베이지 |
| GTS-C3930-20DC | 3G SDI SMPTE CWDM DFB SFP 1390nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1390nm/ -C39 | 20 킬로미터 | 백색 |
| GTS-C4130-20DC | 3G SDI SMPTE CWDM DFB SFP 1410nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1410nm/ -C41 | 20 킬로미터 | 은 |
| GTS-C4330-20DC | 3G SDI SMPTE CWDM DFB SFP 1430nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1430nm/ -C43 | 20 킬로미터 | 검정색 |
| GTS-C4530-20DC | 3G SDI SMPTE CWDM DFB SFP 1450nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1450nm/ -C45 | 20 킬로미터 | 노란 오렌지 색 |
| GTS-C4730-20DC | 3G SDI SMPTE CWDM DFB SFP 1470nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1470nm / -C47 | 20 킬로미터 | 그레이 |
| GTS-C4930-20DC | 3G SDI SMPTE CWDM DFB SFP 1490nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1490nm/ -C49 | 20 킬로미터 | 프로레 |
| GTS-C5130-20DC | 3G SDI SMPTE CWDM DFB SFP 1510nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1510nm/ -C51 | 20 킬로미터 | 청색 |
| GTS-C5330-20DC | 3G SDI SMPTE CWDM DFB SFP 1530nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1530nm/ -C53 | 20 킬로미터 | 그린 |

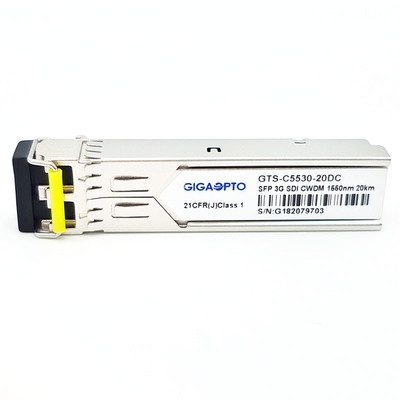

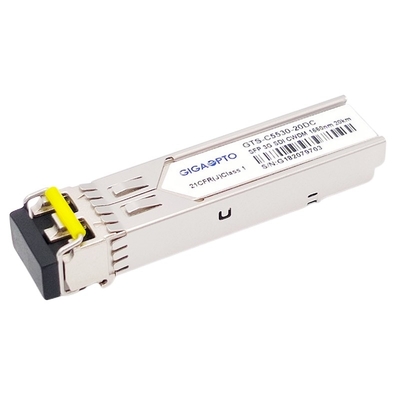

| GTS-C5530-20DC | 3G SDI SMPTE CWDM DFB SFP 1550nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1550nm/ -C55 | 20 킬로미터 | 노랑색 |
| GTS-C5730-20DC | 3G SDI SMPTE CWDM DFB SFP 1570nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1570nm/ -C57 | 20 킬로미터 | 오렌지 |
| GTS-C5930-20DC | 3G SDI SMPTE CWDM DFB SFP 1590nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1590nm/ -C59 | 20 킬로미터 | 빨강 |
| GTS-C6130-20DC | 3G SDI SMPTE CWDM DFB SFP 1610nm 핀 20 킬로미터 SMF 이원적이 LC MSA | 3G | 1610nm/ -C61 | 20 킬로미터 | 브라운입니다 |
핀 정의
3G SDI CWDM SFP, 1270nm-1610nm,20km 듀얼 LC, MSA 핀 배치
