제품 상세 정보:
|
| 상품 이름: | 3G-SD/HD/3G-SDI MSA SFP | 대역폭: | 50 메가비트 / Ｓ - 2.97 그비트 / Ｓ |
|---|---|---|---|
| 중심 파장: | 1310nm | 광학 구성 요소: | DFB / 핀 |
| 연결기: | 두 부분으로 된 LC | 케이블 거리: | 40 킬로미터 |
| 보증: | 36 달 | 키워드 1: | 3G 브로드캐스트 송수신기 |
| 키워드 2: | 에이치디에스디아이 SFP 송수신기 | ||
| 강조하다: | 1310nm 광학 송신기 수신기,40KM 광학 송신기 수신기,3G SDI SFP |
||
화면 병적이 패턴 MSA 핀 배치와 40개 킬로미터 1310nm DFB / 핀 송신기와 수신기 송수신기 모듈
기능 명세
| 상품 이름 | 3G-SD/HD/3G-SDI SFP | 대역폭 | 50Mb/s - 2.97Gb/s |
| 모듈 타입 | 송신기 + 수신기 | MSA / 논-MSA | MSA |
| 패키징 | SFP | 온도 범위 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 | 1310nm | 맥스 케이블 한계 | 40 킬로미터 |
| 연결기 | 듀얼 LC | 섬유형 | SMF |
| 송신기 타입 | DFB | 수신기 유형 | 핀 |
| 송신기 전력 | -2 ~ +3dBm | 소광비 | > 5dB |
| SD-SDI에 있는 Rx 민감도 | <-16dbm> | 에이치디에스디아이에 있는 Rx 민감도 | <-15dbm> |
| 3G-SDI에 있는 Rx 민감도 | <-14dbm> | 수신기 과부담 | > 0dBm |
| 소비 전력 | ≤1W | 디지털 진단상의 | 채무 불이행으로서의 지원 |
| 프로토콜 | SFP MSA | 보증 시간 | 3년 |
| OEM / ODM | 지원받습니다 | 부품번호 | GTS-L1330-40DC |
| 화면 병적 패턴 지원 | 예 | ||
| 애플리케이션 |
SMPTE 424M (2.97Gb/s) SMPTE 292M (1.485Gb/s) SMPTE 259M (270/360Mb/s) 고밀도 비디오 라우터 방송 카메라 기가비트 Ethernet,OC-48과 2x 광섬유 채널 |
||
기술

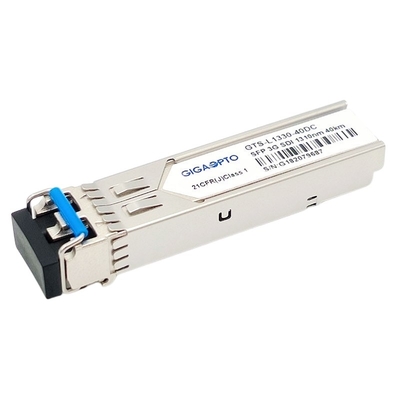

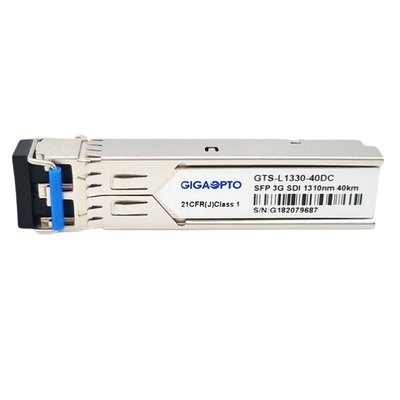

기가옵투의 송신기 & 수신기 GTS-L1330-40DC 3Gbps명 송수신기 모듈은 단일 모드 빛 섬유 (SMF) 위에서 40 킬로미터까지 듀얼-채널 비디오 전송 애플리케이션을 위한 것입니다.
송수신기는 50Mbps에서부터 2.97Gbps까지 / 데이터 수신 비율을 전하고, SMPTE 259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴을 지원하도록 설계됩니다.모듈은 SMPTE 297M-2006으로 완전히 순응합니다. 그것은 고화질 디지털 방송 애플리케이션에 적합합니다.
송수신기는 3가지 부문으로 구성됩니다 : DFB 레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 PIN 포토다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
그것은 SFF-8472 표준인 SFP MSA로 순응합니다. 짜맞춘 디지털 진단 모니터링 (DDM)는 실시간 운용 변수에 대한 접근을 허용합니다.
특징
애플리케이션
핀 정의
3G SDI SFP 송수신기, 1310nm DFB+PIN, 40 킬로미터 듀얼 LC, MSA 핀 배치, SD/HD/3G SDI
