제품 상세 정보:
|
| 상품 이름: | 3G-SDI SFP 송수신기 모듈 | 비트율: | 3Gbps |
|---|---|---|---|
| 사고 방식: | 1310nm | 연결기: | 두 부분으로 된 LC |
| 맥스 거리: | 10 킬로미터 | DOM: | 지원받습니다 |
| 보증: | 3-년 | 키워드: | 3G-SDI SFP 10KM |
| 강조하다: | SMPTE 화면 SFP,SMF 화면 SFP,SDI SMPTE 송수신기 |
||

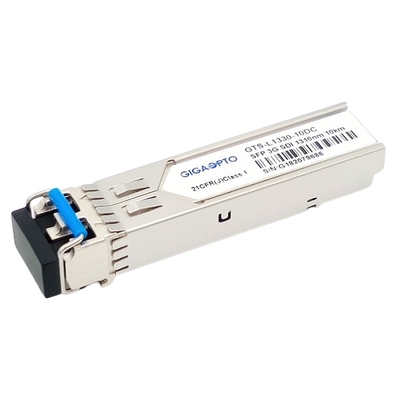

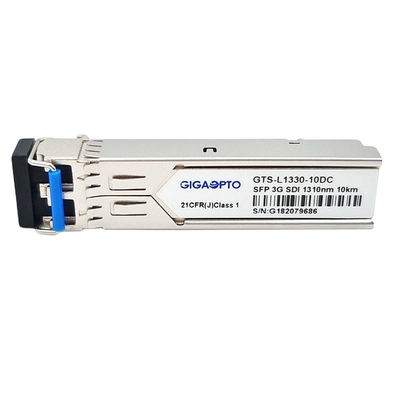

SMPTE 3G SDI SFP 1310nm 10 킬로미터 듀얼 LC 광 송신기 + 수신기 송수신기 모듈 MSA 핀 배치
기술
기가옵투의 GTS-L1330-10DC SMPTE 3G SDI 비디오 송수신기 모듈은 단일 모드 빛 섬유 최대 전송 링크 최고 10까지 킬로미터 위에서 50Mbps부터 2.97Gbps까지 / 데이터 수신 비율을 전하도록 설계되고, 특히 SMPTE259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다. 모듈은 SMPTE 297M-2006으로 완전히 순응합니다.
송수신기는 3가지 부문으로 구성됩니다 : DFB 레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 PIN 포토다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
핫 플러그 능력을 허락하는 것은 SFP 20 핀 연결기와 함께 있고 SFP 다중-자원 협정 (MSA)와 SFF-8472가 순응합니다.
기능 명세
| 상품 이름 | 3G SDI LR SFP | 대역폭 | 50Mbit/s - 2.97Gbit/s |
| 모듈 타입 | 송신기 + 수신기 | MSA / 논-MSA | MSA |
| 폼 팩터 | SFP | 온도 범위 | 상업적 / 인더스트리얼 |
| 중심 파장 | 1310nm | 맥스 한계 | 10 킬로미터 |
| 파이버 컨넥터 | 듀얼 LC | 섬유형 | SMF |
| 송신기 타입 | DFB레이저 | 수신기 유형 | 핀 광검파기 |
| 송신기 전력 | -7 ~ -2 데이터 베이스 관리 프로그램 | Rx 민감도 (SD-SDI) | < -16dBm=""> |
| Rx 민감도 (에이치디에스디아이) | < -15dBm=""> | ||
| Rx 민감도 (3G-SDI) | < -14dBm=""> | ||
| 소광비 | > 5dB | 수신기 과부담 | > -3dBm |
| 소비 전력 | ≤1W | 보증 시간 | 3년 |
| DOM | 채무 불이행으로서의 지원 | OEM / ODM | 예 |
| 화면 병적 패턴 지원 | SMPTE259M, SMPTE 344M, SMPTE 292M과 SMPTE 424M 직렬 속도 | ||
| 순응성 | SFP MSA, SFF-8472,RoHS | ||
특징
애플리케이션
핀 정의
