제품 상세 정보:
|
| 상품 이름: | 6G SDI SMPTE SFP | 데이타율: | 50Mbps~6Gbps |
|---|---|---|---|
| 모듈 타입: | SFP | 접속구의 형태: | LC |
| 케이블 거리: | 10 킬로미터 | 키워드: | 6Gbps 비디오 송수신기 모듈 |
| 강조하다: | 1310nm 비디오 송수신기 모듈,10 킬로미터 비디오 송수신기 모듈,스프피 6g |
||

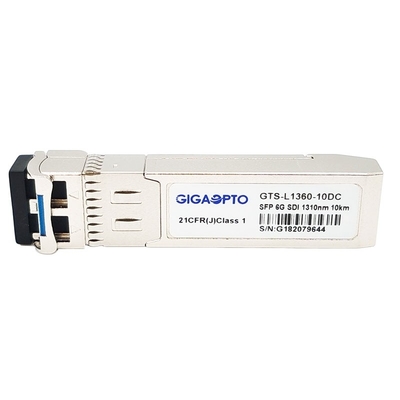

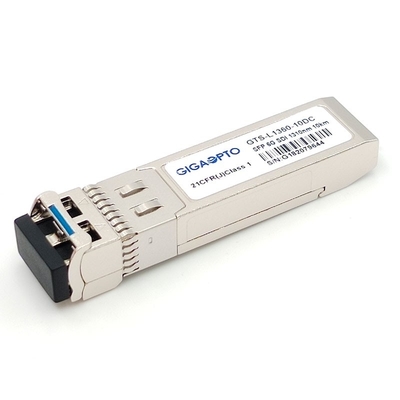

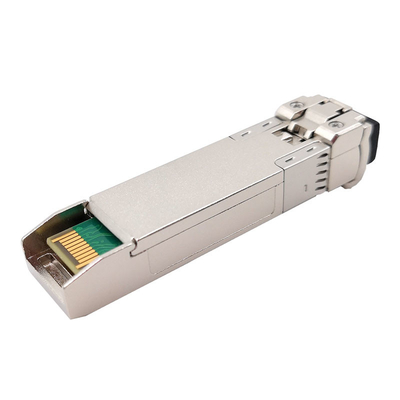

SMPTE 6G 디지털 영상 송수신기 듀얼 섬유 1310nm 10 킬로미터 DOM MSA
기술
이 6Gbps 듀얼 섬유 비디오 송수신기는 단일모드 섬유 위에서 두가지 채널 영상 전송 응용을 위해 고성능, 비용 효과적 모듈입니다.
그것은 50Mbps부터 5.94Gbps까지 자료 비율을 지원하고, 특히 SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M과 ST-2081 직렬 속도의 SDI 병적 패턴의 면전에서 강력한 성능을 위해 설계됩니다. 최대 케이블 거리는 두 부분으로 된 LC 연결기와 1310nm 사고 방식 위에서 최고 10까지 킬로미터에 도달할 수 있습니다.
송수신기는 3가지 부문으로 구성됩니다 : DFB레이저, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 PIN 포토다이오드와 DDM을 위한 MCU 제어 유닛과 송수신기 IC. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다. 송수신기는 SFP 다중-자원 협정 (MSA)와 SFF-8472와 호환 가능합니다.
6Gb/s MSA 1310nm 10 킬로미터 DOM LC SMF 송신기와 리시버 비디오 병적 패턴 송수신기 모듈의 기능 명세
| 상품 이름 | 6G SDI SMPTE SFP | 자료 비율 | 50Mbps~5.94Gb/s |
| 모듈 타입 | 송수신기 | MSA / 논-MSA | MSA |
| 폼 팩터 | SFP | 온도 범위 | 작동하는 것 :0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 사고 방식 | 1310nm | 유선 통신 | 10 킬로미터 |
| 파이버 컨넥터 | LC | 섬유형 | SMF |
| 송신기 타입 | DFB | 수신기 유형 | 핀 |
| 송신기 전력 | -5 ~ -2 데이터 베이스 관리 프로그램 | 소광비 | > 7 dB |
| 수신기 감도 | < -14="" dBm=""> | 수신기 과부담 | > +0.5 데이터 베이스 관리 프로그램 |
| DOM | 채무 불이행으로서의 지원 | 보증 시간 | 36개월 |
| OEM / ODM | 채무 불이행으로서의 지원 | 부품번호 |
GTS-L1360-10DC |
| 화면 병적 패턴 지원 | 예 | ||
| 애플리케이션 | 4K 화면 (6G 울트라 SDI) 광 신호 전송, SMPTE 424M/297M (1080p-2.97Gbps), SMPTE 292M/297M(HDTV-1.485Gbps), SMPTE 259M/297M(SDTV-270Mbps), 최고 6Gbps까지 광링크 | ||
특징
기가옵투의 SMPTE 6G 디지털 영상 송수신기, 한 개의 TX, 한 개의 RX, 듀얼 RX와 듀얼 TX 시리즈의 순서 정보 : 0-70' Ｃ 작동 온도 범위
| 부품번호 | 기술 -6G SMPTE | 폼 팩터 | (KM을) 능가하세요 | 모듈 타입 | MSA |
| GTS-L1360-10DC | 1310nm 두 부분으로 된 LC 송수신기 모듈 | SFP+ | 10 킬로미터 | 송수신기 | MSA |
| GTS-Cxx60-10DC | CWDM SFP 1270nm-1450nm 듀얼 LC 송수신기 모듈 | SFP+ CWDM | 20 킬로미터 | 송수신기 | MSA |
| GTS-B3560-10DC | BIDI TX1310nm RX1550nm 송수신기 모듈 | SFP+ 비디 | 10 킬로미터 | 송수신기 | MSA |
| GTS-B5360-10DC | BIDI TX1550nm RX1310nm 송수신기 모듈 | SFP+ 비디 | 10 킬로미터 | 송수신기 | MSA |
| GTS-L1360-10DCT | 1310nm LC 단일 송신기 모듈 | SFP+ | 10 킬로미터 | 단일 송신기 | MSA |
| GTS-L1360-10DCTN | 1310nm LC 단일 송신기 모듈 | SFP+ | 10 킬로미터 | 단일 송신기 | 비 MSA |
| GTS-Cxx60-10DCT | CWDM 1270nm-1450nm LC 단일 송신기 모듈 | SFP+ CWDM | 20 킬로미터 | 단일 송신기 | MSA |
| GTS-Cxx60-10DCTN | CWDM SFP 1270nm-1450nm LC 단일 송신기 모듈 | SFP+ CWDM | 20 킬로미터 | 단일 송신기 | MSA |
| GTS-LXX60-10DCR | 6G SDI SMPTE SFP 핀 LC 단일 수신기 모듈 | SFP+ | 10 킬로미터 | 단일 수신기 | MSA |
| GTS-LXX60-10DCRN | 6G SDI SMPTE SFP 핀 LC 단일 수신기 모듈 | SFP+ | 10 킬로미터 | 단일 수신기 | 비 MSA |
| GTS-L3360-10DCTT | 1310nm 두 부분으로 된 LC 2중 송신기 모듈 | SFP+ | 10 킬로미터 | 2중 송신기 | 비 MSA |
| GTS-B3460-10DCTT | TX1310nm TX1490nm BIDI LC 2중 송신기 모듈 | SFP+ 비디 | 10 킬로미터 | 2중 송신기 | 비 MSA |
| GTS-LXX60-10DCRR | 6G SDI SMPTE SFP 핀은 LC 이원 수신기들 모듈을 이중화합니다 | SFP+ | 10 킬로미터 | 이원 수신기 | 비 MSA |
| GTS-B3460-10DCRR | RX1310nm RX1490nm 핀 BIDI LC 이원 수신기들 모듈 | SFP+ 비디 | 10 킬로미터 | 이원 수신기 | 비 MSA |
6G-SDI : 이 표준은 5.940 Gb / Ｓ 또는 5.940/1.001 Gb / Ｓ의 전체 페이로드로 비트-직렬 데이터 구조, 전기 신호와 신호의 수송을 위한 동축케이블인터페이스를 규정합니다. 이 표준은 또한 전기적이고 물리적 특성을 상세화합니다
동축 케이블과 연결기의. 이 기준은 차량 2160 라인과 1080-line 이미지 형식을 위한 여러 사상 방식과 단일 링크 6 Gb / Ｓ [명목상] SDI 비트-직렬 인터페이스로의 연합하는 부수 데이터를 규정합니다.
