제품 상세 정보:
|
| 상품 이름: | 12G 비디 이중 수취인 모듈 | 모듈 타입: | 1개 섬유에서 SFP+ 2RX |
|---|---|---|---|
| 사고 방식: | 1270nm-RX1 / 1330nm-RX2 | 접속구의 형태: | 단순한 LC |
| 케이블 거리: | 10 킬로미터 | MSA / 비 MSA: | 비 MSA |
| 키워드 1: | 1270nm/1330nm 이원 수신기들 모듈 | 키워드 2: | 이원 수신기들 비디 12G 화면 SFP |
| 강조하다: | 12g sdi SMPTE 규격,smpte 12g sdi,SMPTE SFP |
||
12G SDI 이원적이 수신기 SFP 비디 1 섬유 10 킬로미터 단순한 LC 연결기 비 MSA 핀 배치
기능 명세

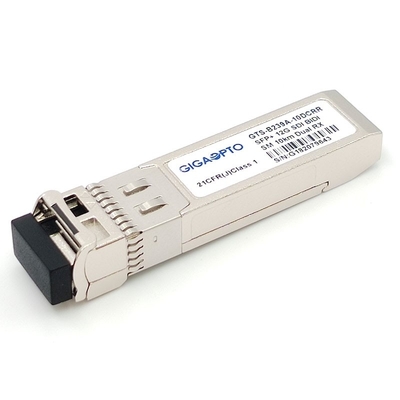

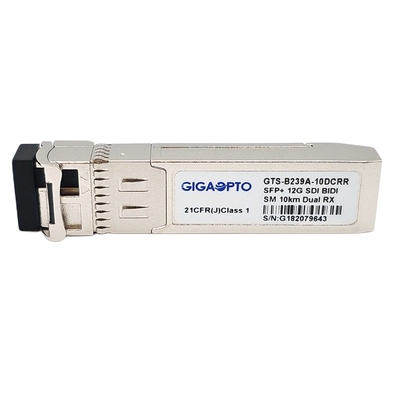

| 부품번호 | GTS-B239A-10DCRR | 자료 비율 | 11.88Gb/s |
| 상품 카테고리 | 12G-SDI 이중 수취인 모듈 | MSA / 논-MSA | 비 MSA |
| 패키지 형태 | SFP+ 양방향 2Rx | 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 사고 방식 | 1270nm-Rx1 / 1330nm-Rx2 | 맥스 화이버 길이 | 10 킬로미터 |
| 파이버 컨넥터 | 단순한 LC | 섬유형 | SMF |
| 송신기 타입 | 이용 불가능 | 수신기 유형 | 핀 |
| 전원 전압 | 3.3V | 공급전류 | 260mA |
| Rx Sen.@ 11.88Gbps | <-11dbm> | Rx Sen.@ 5.94Gbps | <-13dbm> |
| Rx Sen.@ 2.97Gbps | <-15dbm> | Rx 과부담 | >1.0dBm |
| DOM | 채무 불이행으로서의 지원 | 보증 시간 | 36 달 |
| OEM / ODM | 지원받습니다 | 중량 | 0.025 킬로그램 |
| 프로토콜 | SMPTE 거리 259, SMPTE 거리 344, SMPTEST292-1/2, SMPTEST 424, SMPTE 거리 2081-1과 SMPTE 거리 2082-1 | ||
기술
기가옵투의 GTS-B239A-10DCRR 양방향성이 이중 수취인 광학 모듈은 단일 모드 빛 섬유 (SMF) 위에서 12G SDI 비디오 방송 네트워크 링크 한계 최고 10까지 킬로미터를 위해 설계됩니다.
그것은 2 광다이오드를 한 보사로 통합시켰고, 단순한 LC 연결기와 한이지 섬유 수신 솔루션에서 배치될 수 있습니다.
수신기 모듈은 SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST 292-1 (에이치디에스디아이)과 ST259 (SD-SDI)로 순응합니다.
SFF-8472에 의해 이행하지 않은 것처럼, 실시간 디지털 진단 모니터링 기능은 I2C를 통해 이용 가능합니다.
특징
SD/HD/3G/6G/12G-SDI SFP 이중 수취인 모듈
적합한 ST 259, ST 292-1, ST 424, ST-2081과 ST-2082
더 낮은 EMI를 위한 금속 엔클로저
송신기 없는 2개의 채널 핀 수신기들
최고 10까지 킬로미터를 능가하세요
SD-SDI, 에이치디에스디아이, 3G SDI, 6G SDI와 12G SDI의 서포트스 SDI 병적 패턴
단체 LC 연결기
모듈에서 리클락커와 함께
한 개의 3.3V 전원 공급기
핫 블러그 가능한 SFP 발자국
운용 케이스 온도 : +70' Ｃ에 대한 0
RoHS-6 순응한고 무연
애플리케이션
SMPTE 거리 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE 거리 2081-1과 SMPTE 거리 2082-1 신호를 위한 일련의 디지털 파이버 전송 시스템
UHDTV / HDTV / SDTV 서비스 인터페이스
핀 정의
