제품 상세 정보:
|
| 상품 이름: | 12G-SDI SFP+ 이중 수취인 모듈 | 데이타율: | 12Gbps |
|---|---|---|---|
| 모듈 타입: | 1개 섬유에서 SFP+ 2RX | 사고 방식: | 1310nm-Rx1 / 1310nm-Rx2 |
| 접속구의 형태: | 단순한 LC | 케이블 한계: | 10 킬로미터 |
| MSA / 비 MSA: | 비 MSA | 키워드: | 12G-SDI SFP+ 이원 수신기들 모듈 |

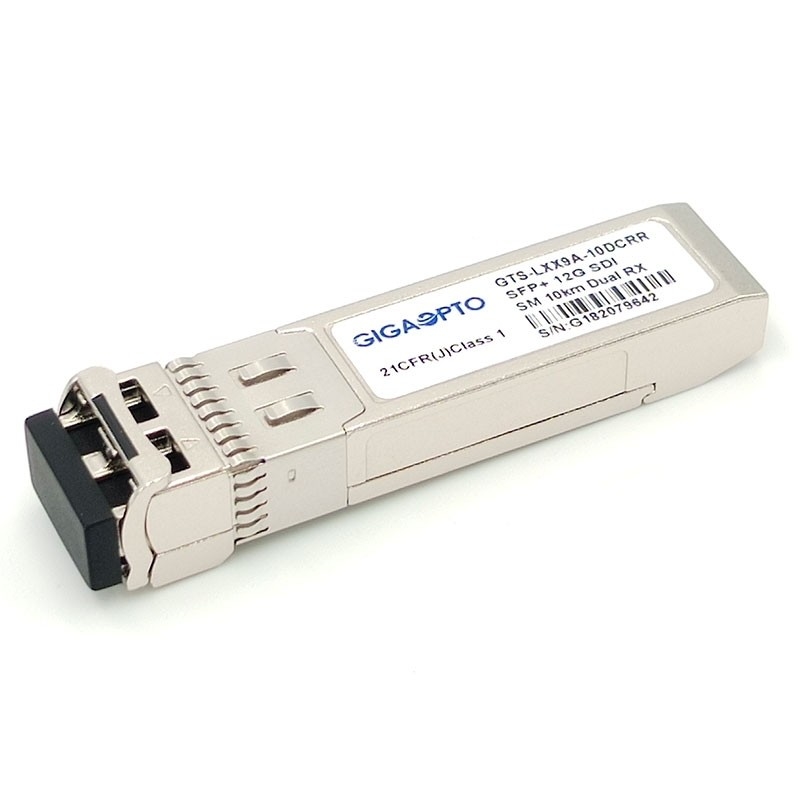

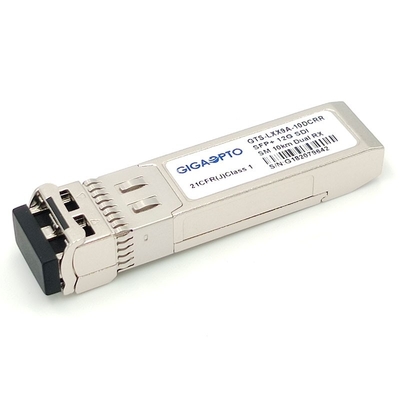

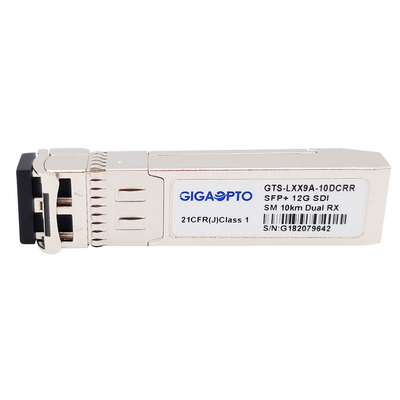

12G SDI SFP+ 이원 수신기들 모듈 10 킬로미터 LC DOM NON MSA 핀 배치
기능 명세
| 부품번호 | GTS-LXX9A-10DCRR | 자료 비율 | 50Mbps~11.88Gb/s |
| 상품 이름 | 12G-SDI SFP+ 이중 수취인 | MSA / 논-MSA | 비 MSA |
| 모듈 타입 | 듀얼 RX | 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 사고 방식 | 1310nm-Rx1 / 1310nm-Rx2 | 유선 통신 | 10 킬로미터 |
| 파이버 컨넥터 | 두 부분으로 된 LC | 섬유형 | 단일 모드 빛 섬유 |
| 송신기 부분 | 이용 불가능 | 수신기 유형 | 핀 |
| 전원 전압 | 3.3V | 공급전류 | 260mA |
| Rx Sensitivity@ 11.88Gbps | <-11dbm> | Rx Sensitivity@ 5.94Gbps | <-13dbm> |
| Rx Sensitivity@ 2.97Gbps | <-15dbm> | 수신기 과부담 | >1.0dBm |
| 디지털 진단상의 | 예 | 보증 시간 | 3년 |
| OEM / ODM | 지원받습니다 | MTBF | 1,000,000Hours |
| 프로토콜 | SMPTE 거리 259, SMPTE 거리 344, SMPTEST292-1/2, SMPTEST 424, SMPTE 거리 2081-1과 SMPTE 거리 2082-1 | ||
제품 설명
GTS-LXX9A-10DCRR 12G는 듀얼 채널 광 수신기 모듈이 SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M과 DVB-ASI에서 규정되는 것으로서 광학 일련의 디지털 신호를 받기를 계획했다는 것 입니다. 그것은 최고 12Gbps를 지원하고, 특히 에이치디에스디아이와 3G-SDI,6G-SDI와 12G SDI에 대한 병적 패턴을 받도록 설계됩니다. 핫 플러그 역량을 허락하는 것은 SFP+ 20 핀 연결기와 함께 있습니다. 디지털 진단 기능은 I2C를 통해 이용 가능합니다. 10 킬로미터의 최대 거리는 12Gbps 병적 신호로 성취할 수 있습니다.
수신기는 이러한 부문을 포함합니다 : PIN 포토다이오드는 트랜스-임피던스 전치증폭기(TIA)와 리클락커와 MCU 제어기와 통합했습니다.
특징
애플리케이션
핀 정의
