제품 상세 정보:
|
| 상품 이름: | 12G-SDI SFP+ RX | 비트율: | 12g |
|---|---|---|---|
| 중심 파장: | 1310nm | MSA / 비 MSA: | 비 MSA |
| 연결기: | 단순한 LC | 맥스 케이블 길이: | 10 킬로미터 |
| 보증: | 3년 | 키워드 1: | 12G SFP+ 한 개의 RX |
| 키워드 2: | 12G 화면 10KM | ||
| 강조하다: | 10개 킬로미터 SFP 수신기,1310nm SFP 수신기,12G SDI 수신기 |
||

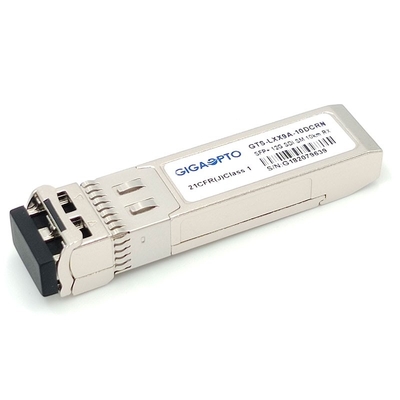

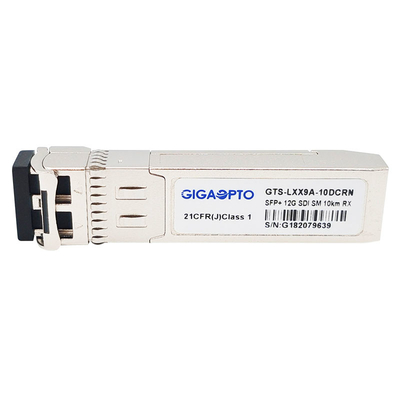

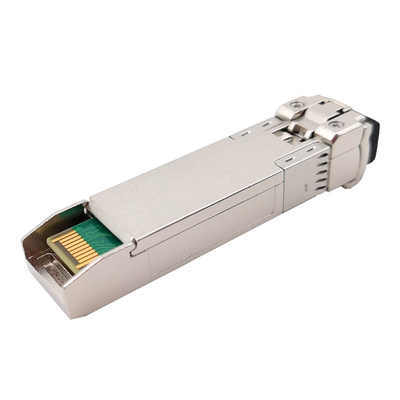

12Gb/s 논-MSA 1310nm 10 킬로미터 DOM LC SMF는 SD/HD/3G/6G/12G SDI에 대해 리시버 비디오 병적 패턴 송수신기 모듈을 선발합니다
기능 명세
| 부품번호 | GTS-LXX9A-10DCRN | 자료 비율 | 50Mb/s~11.88Gb/s |
| 모듈 타입 | SFP+ 단일 수신기 | MSA / 논-MSA | 비 MSA |
| 패키지 | SFP+ | 상업적 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| 중심 파장 | 1310nm | 파이버 전송 | 10 킬로미터 |
| 인터페이스 | 단순한 LC | 케이블 유형 | 단일 모드 빛 섬유 |
| 송신기 성분 | 이용 불가능 | 수신기 유형 | 핀 |
| 전원 전압 | 3.3V | 공급전류 | 150mA |
| Rx Sensitivity@ 11.88Gbps | <-11dbm> | Rx Sensitivity@ 5.94Gbps | <-13dbm> |
| Rx Sensitivity@ 2.97Gbps | <-15dbm> | 수신기 과부담 | >1.0dBm |
| DDMI | 예 | 보증 시간 | 3년 |
| OEM / ODM | 지원받습니다 | 단일 가중치 | 0.025 킬로그램 |
| 프로토콜 | 거리 259, 거리 292-1, 거리 424, ST-2081과 ST-2082 | ||
제품 기술
12G SDI 영상 신호의 단일의 레인을 받으면서, 이 12G SDI SFP+ Rx 단일 수신기 광학 모듈은 단일 모드 빛 섬유 (SMF) 위에서 12G SDI 비디오 방송 네트워크 링크 한계 최고 10까지 킬로미터를 위해 설계됩니다.
수신기는 SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST 292-1 (에이치디에스디아이)과 ST259 (SD-SDI)로 순응합니다.
수신기는 이러한 부문을 포함합니다 : PIN 포토다이오드는 트랜스-임피던스 전치증폭기 (통신 공업회)과 리클락커와 MCU 제어기와 통합했습니다. 각각 비디오 송수신기는 로에스 순응한다.
특징
애플리케이션
핀 정의
