제품 상세 정보:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| 강조하다: | 10GBASE-BX 양방향성 광 전송부,XFP 양방향성 광 전송부,양방향성 다른 광 송수신기 모듈 |
||

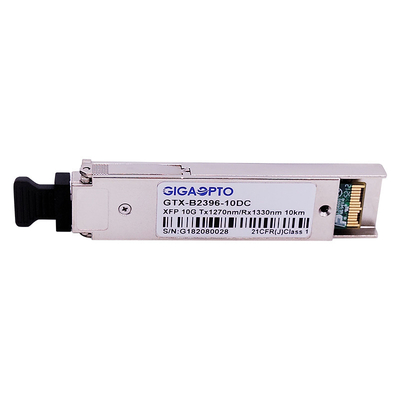

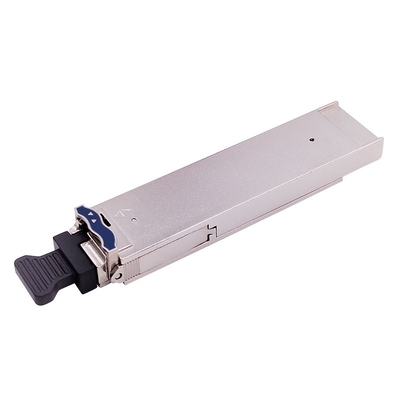

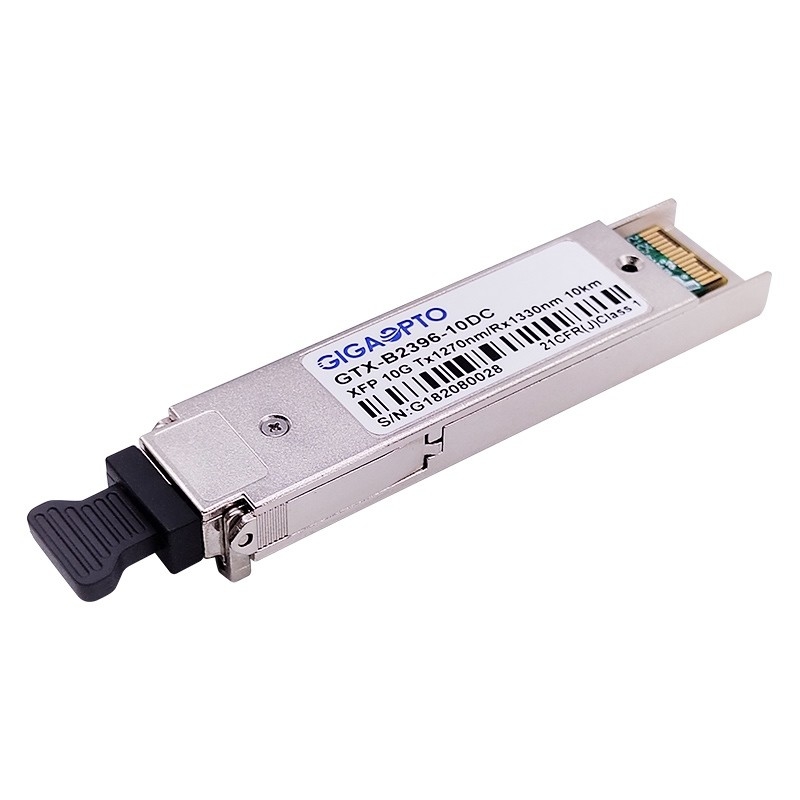

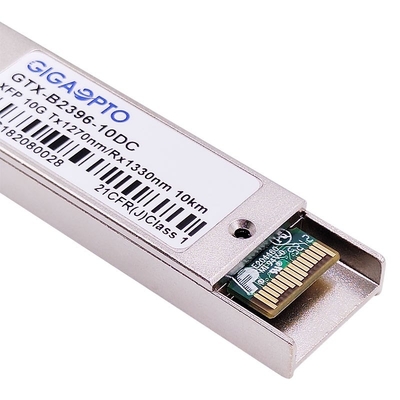

10GBASE-BX XFP양방향 트랜시버 1270nm/1330nm 10km LC DOM
설명
Gigaopto의 10GBASE-BX XFP는 핫 플러그형 XFP 양방향 트랜시버 모듈입니다.
송신기 부분은 국제 안전 표준 IEC-60825에 따라 클래스 1 레이저를 준수하는 1270nm DFB를 사용합니다.수신기 섹션은 단일 가닥 단일 모드 광섬유(G.652 SMF)를 통해 10km 전송을 제공하는 1330nm PIN 포토다이오드 수신기를 사용합니다.
디지털 진단 모니터링(DDM) 기능은 트랜시버 온도, 레이저 바이어스 전류, 광 전력, 수신된 광 전력 및 트랜시버 공급 전압에 대한 실시간 모니터링을 제공하는 I2C 인터페이스를 통해 사용할 수 있습니다.
10GBASE-BX XFP는 XFP MSA Rev 4.5 사양, 10기가비트 이더넷 사양(IEEE 802.3ae당 10GBASE-LR/LW) 및 10G 파이버 채널(1200-SM-LL-L)을 준수합니다.또한 트랜시버는 FDA/CDRH 및 IEC-60825 표준을 준수하는 클래스 1 레이저 제품입니다.
사양
| 상품명 | 10GBASE-BX XFP | 부품 번호 | GTX-B2396-10DC |
| 폼 팩터 | XFP | 비트 전송률(Gbps) | 10Gbps |
| 중심 파장 | 1270nm -TX/1330nm -RX | 전염 | 10km |
| 커넥터 | LC 심플렉스 | 케이블 유형 | SMF |
| 송신기 부분 | DFB 비디 | 수신기 부분 | 핀 |
| 송신 전력 | -5 ~ 0dBm | 수신기 감도 | < -14dBm |
| 멸종 비율 | > 3.5dB | 과부하 전력 | > 0.5dBm |
| 전력 소비 | <1.5W | 작동 케이스 온도 | 0~70°C / -40~85°C |
| DDM/돔 | 지원(기본값) | 보증 제한 시간 | 3 년 |
특징
응용
10GBASE-BX XFP광학적 특성
| 매개변수 | 상징 | 최소 | 전형적인 | 최대. | 단위 |
| 전력예산 | 9 | 데시벨 | |||
| 데이터 속도 | 9.95 | 11.3 | Gbps | ||
| 송신기 | |||||
| 중심 파장 | λ씨 | 1260 | 1270 | 1280 | nm |
| 스펙트럼 폭(-20dB) | Δλ | 1 | nm | ||
| 사이드 모드 억제 비율 | SMSR | 30 | 데시벨 | ||
| 평균 출력 전력*메모삼 | 파우트, AVG | -5 | 0 | dBm | |
| 멸종 비율 | 응급실 | 3.5 | 데시벨 | ||
| OFF 송신기의 평균 전력 | -30 | dBm | |||
| 상대 강도 소음 | 린 | -128 | dB/Hz | ||
| TX 비활성화 어설션 시간 | 신사 | 10 | 우리를 | ||
| 수화기 | |||||
| 중심 파장 | λ씨 | 1320 | 1340 | nm | |
| 감광도*메모4 | 핀 | -14 | dBm | ||
| 수신기 과부하 | PMAX | 0.5 | dBm | ||
| LOS De-Assert | 로스디 | -16 | dBm | ||
| LOS 어설션 | 로스ㅏ | -28 | dBm | ||
