제품 상세 정보:
|
| Product Name: | WDM XFP ZR | Link: | 80km |
|---|---|---|---|
| Wavelength: | TX_1490nm / RX_1550nm | LD/PD: | DFB+APD |
| Interface: | LC Simplex | Application: | 10G Datacom |
| Keywords: | WDM XFP ZR, WDM XFP 80km | ||
| 강조하다: | 10Gbps 섬유 송수신기 모듈,1490nm 섬유 송수신기 모듈,DOM 양방향 직물 송수신기 |
||

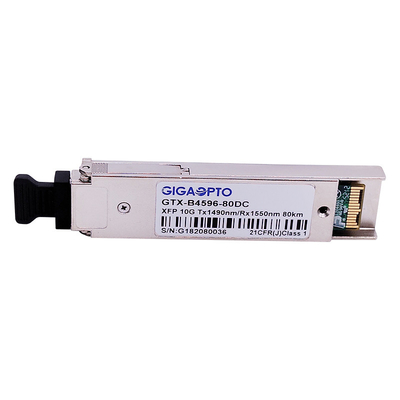

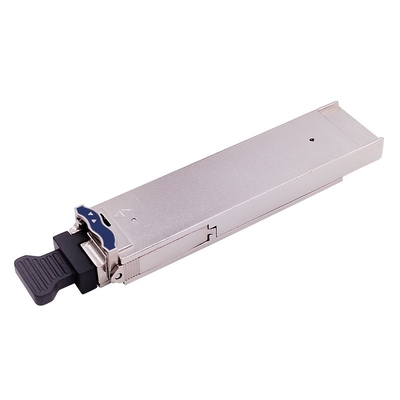

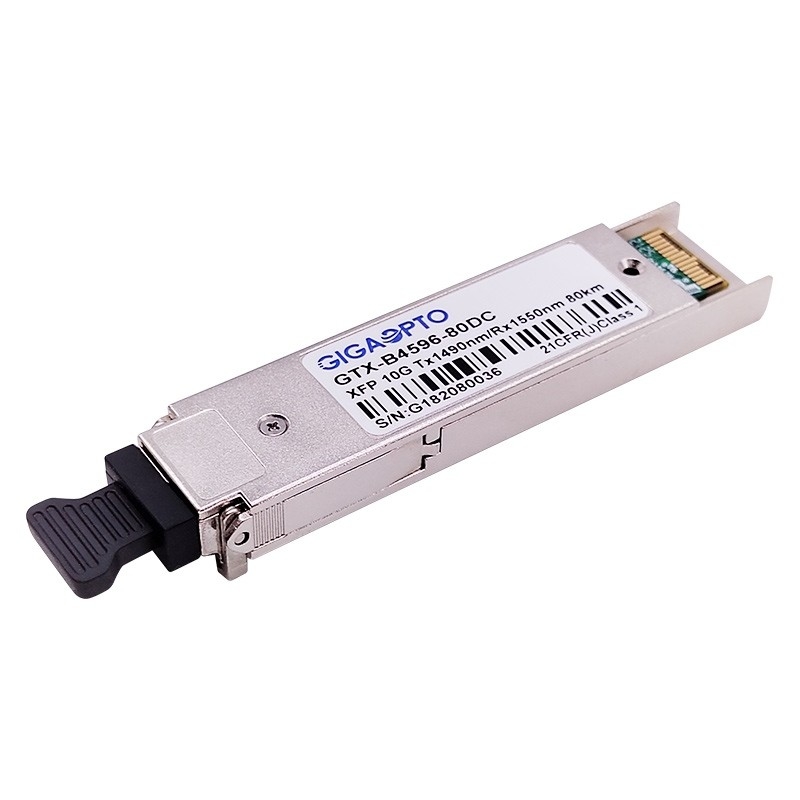

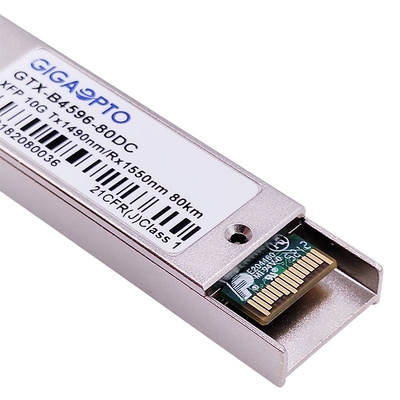

10Gbps WDMXFPZR 양방향 트랜시버 파이버 모듈 1490nm/1550nm 80km DOM
설명
이 Cisco 호환 WDM XFP ZR은 단일 광섬유 단일 모드 광섬유(SMF) 광 케이블을 통해 작동하는 10기가비트 소형 폼 팩터(XFP) 플러그형 모듈 트랜시버입니다.심플렉스 LC 커넥터를 사용하여 스탠드 단일 모드 광섬유를 통해 최대 80km까지 전송합니다.
이 WDM XFP ZR 송수신기는 1490nm의 공칭 파장에서 작동하는 최고 품질의 DFB 레이저 송신기와 1550nm APD 광검출기 수신기를 사용합니다.모든 모듈은 클래스 1 레이저 안전 요구 사항을 충족합니다.
디지털 진단 모니터링 기능은 트랜시버 온도, 레이저 바이어스 전류, 광 전력, 수신된 광 전력 및 트랜시버 공급 전압에 대한 실시간 모니터링을 제공하는 I2C 인터페이스를 통해 사용할 수 있습니다.
WDM XFP ER 트랜시버 모듈은 XFP MSA Rev 4.5 사양, 10기가비트 이더넷 사양(IEEE 802.3ae당 10GBASE-ZR/ZW) 및 10G 파이버 채널을 준수합니다.
이 WDM XFP ZR 트랜시버는 CE/RoHS 인증을 받았습니다.
사양
| 상품명 | WDM XFP ZR | 부품 번호 | GTX-B4596-80DC |
| 패키지 | XFP | 최대 비트 전송률(Gbps) | 11.3Gbps |
| 파장(TX/RX) | 1490nm/1550nm | 도달하다 | 80km @ G.652 |
| 커넥터 | LC 심플렉스 | 케이블 유형 | 단일 모드 광섬유 |
| 송신기 | DFB 비디 | 수화기 | APD |
| TX 평균 전력 | 0 ~ 5dBm | RX 감도 | < -24dBm |
| 내선비율 | > 6.0dB | 수신기 과부하 | > -6dBm |
| 광학 예산(dB) | 24dB | 작동 온도 | 0~70°C / -40~85°C |
| 전력 소모 | < 3.5W | OEM/ODM | 지원하다 |
| DDM/돔 | 지원(기본값) | 보증 | 3 년 |
| 프로토콜 | 10G 이더넷, 10G FC, 8G 파이버 채널, OTU2, STM-64 | ||
특징
응용
전기적 및 광학적 특성
| 매개변수 | 상징 | 최소 | 유형 | 맥스 | 단위 | 노트 |
| 전력 소비 | 피 | 3.5 | 여 | 1 | ||
| 공급 전류 | ICC | 1000 | 엄마 | |||
|
송신기 |
||||||
| 단일 종단 입력 전압 허용 오차 |
Vcc |
-0.3 |
4.0 |
V |
||
| 차동 입력 전압 스윙 | 빈,pp | 120 | 820 | mVpp | ||
| 차동 입력 임피던스 | 진 | 85 | 100 | 115 | 옴 | 2 |
| 전송 비활성화 어설션 시간 | 10 | 우리를 | ||||
| 송신 불능 전압 | 브디스 | Vcc-1.3 | Vcc | V | 삼 | |
|
송신 활성화 전압 |
벤 |
비 |
비 +0.8 |
V |
||
|
수화기 |
||||||
| 차동 출력 전압 스윙 | Vout,pp | 300 | 650 | 850 | mVpp | |
| 차동 출력 임피던스 | 주우트 | 80 | 100 | 120 | 옴 | 4 |
| 데이터 출력 상승/하강 시간 | Tr/Tf | 40 | 추신 | 5 | ||
| LOS 가정 전압 | 블로쉬 | Vcc-1.3 | Vcc | V | 6 | |
|
LOS De-assert 전압 |
블로스L |
비 |
비 +0.8 |
V |
6 |
|
| 전원 공급 거부 | PSR | 7 | ||||
|
매개변수 |
상징 |
최소 |
전형적인 |
맥스 |
단위 |
노트 |
| 송신기 | ||||||
|
중심 파장 |
λ씨 |
1480 | 1490 | 1500 | nm | GTX-B4596-80DC |
| 1540 | 1550 | 1560 | nm | GTX-B5496-80DC | ||
|
광학 스펙트럼 폭 |
Δλ |
1 |
nm |
|||
| 사이드 모드 억제 비율 |
SMSR |
30 |
데시벨 |
|||
|
평균 광 출력 |
포 |
0 | 5 | dBm | GTX-B4596-80DC | |
| -1 | 삼 | dBm | GTX-B5496-80DC | |||
|
광소광비 |
응급실 |
6.0 |
데시벨 |
|||
| 평균 발사 전력(레이저 끄기) |
포프 |
-30 |
dBm |
|||
| 송신기 아이 마스크 | IEEE802.3ae 준수 | |||||
| 수화기 | ||||||
|
중심 파장 |
λ씨 |
1540 | 1550 | 1560 | nm | GTX-B4596-80DC |
| 1480 | 1490 | 1500 | nm | GTX-B5496-80DC | ||
| 수신기 감도(평균 전력) |
센. |
-24 |
dBm |
2 |
||
| 입력 포화 전력(과부하) |
프삿 |
-6 |
dBm |
|||
| LOS 어설션 | 로사 | -38 | dBm | |||
| LOS 선언 해제 | 손실 | -26 | dBm | |||
| LOS 히스테리시스 | 로스 | 0.5 | 6 | 데시벨 | ||
