제품 상세 정보:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| 강조하다: | 1270nm 섬유 송수신기 모듈,60 킬로미터 섬유 송수신기 모듈,DOM 이더넷 파이버 송수신기 |
||

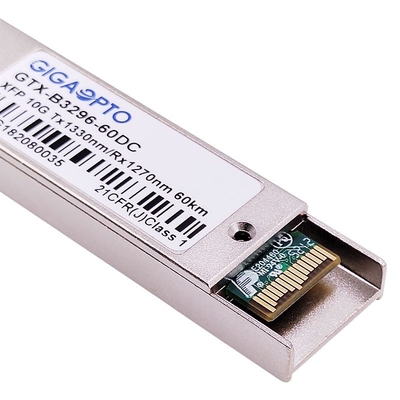

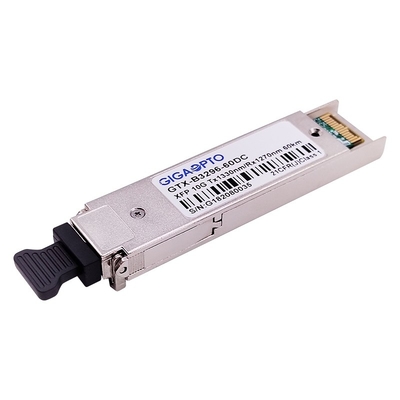

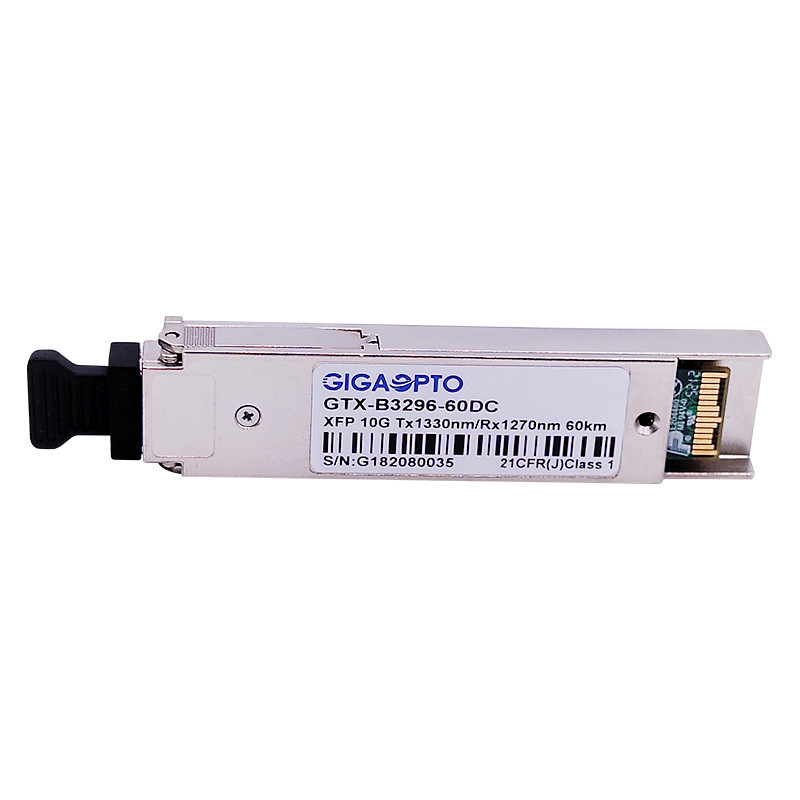

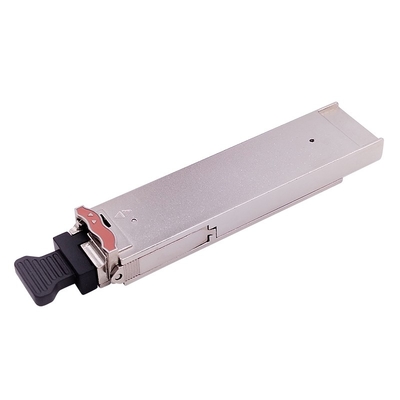

10Gbps XFP WDM ER60 이더넷 광섬유 트랜시버 모듈 1330nm/1270nm 60km DOM
설명
Gigaopto의 XFP WDM ER60은 다중 공급업체 MSA 호환 XFP(10기가비트 소형 폼 팩터 플러그형 모듈) 송수신기입니다.송신기 섹션은 1330nm DFB를 사용하고, 수신기 섹션은 1270nm PIN 포토다이오드 수신기를 사용하여 단일 가닥 단일 모드 광섬유(G.652 SMF)를 통해 60km 전송을 제공합니다.
현재 작동 조건에 대한 진단 정보를 제공하는 DDM/DOM 광학 진단을 지원합니다.
사양
| 호환 브랜드 | 시스코 | 부품 번호 | GTX-B3296-60DC |
| 포장 | XFP WDM | 비트 전송률(Gbps) | 10.3Gbps |
| 파장(TX/RX) | 1330nm/1270nm | 링크 거리 | 60 |
| 커넥터 | LC 심플렉스 | 미디어 | 단일 모드 광섬유 |
| 송신부 | DFB | RX 부분 | APD |
| TX 평균 전력 | 1 ~ 5dBm | RX 감도 | < -20dBm |
| 내선비율 | > 3.5dB | 포화 입력 전력 | > 0.5dBm |
| 전력 예산(dB) | 21dB | 작동 온도 | 0~70°C / -40~85°C |
| 전력 소모 | < 2W | OEM/ODM | 지원하다 |
| DDM/돔 | 지원(기본값) | 보증 | 36개월 |
| 프로토콜 | 10G 이더넷, 10G FC, 8G 파이버 채널, OTU2, STM-64 | ||
특징
응용
광학 및 전기적 특성
| 매개변수 | 상징 | 최소 | 전형적인 | 맥스 | 단위 | 노트 | |
| 송신기 | |||||||
| 중심 파장 | λc | 1320 | 1330 | 1340 | nm | ||
| 스펙트럼 폭(-20dB) | Δλ | 1 | nm | ||||
| 측면 모드 억제 비율 | SMSR | 30 | 데시벨 | ||||
| 평균 출력 전력 | 입을 삐죽 내밀기 | +1 | +6 | dBm | 1 | ||
| 멸종 비율 | 응급실 | 3.5 | 데시벨 | ||||
| 데이터 입력 스윙 차동 | 빈 | 180 | 950 | mV | 2 | ||
| 입력 차동 임피던스 | 진 | 90 | 100 | 110 | Ω | ||
|
송신 비활성화 |
장애를 입히다 | 2.0 | Vcc | V | |||
| 할 수 있게 하다 | 0 | 0.8 | V | ||||
| 수화기 | |||||||
| 중심 파장 | λc | 1260 | 1270 | 1280 | nm | ||
| 수신기 감도 | -20 | dBm | 삼 | ||||
| 수신기 과부하 | -8.0 | dBm | 삼 | ||||
| LOS De-Assert | 손실 | -21 | dBm | ||||
| LOS 어설션 | 로사 | -35 | dBm | ||||
| LOS 히스테리시스 | 0.5 | 4 | 데시벨 | ||||
| 데이터 출력 스윙 차동 | Vout | 400 | 600 | 800 | mV | 2 | |
|
로스 |
높은 | 2.0 | Vcc | V | |||
| 낮은 | 0.8 | V | |||||
메모1:광 전력이 SMF로 시작됩니다.
메모2: 내부적으로 AC 결합.
메모삼:PRBS 231-1 테스트 패턴 @9953Mbps, BER ≤1×10-12로 측정되었습니다.
기계 사양
