제품 상세 정보:
|
| 제품: | 100GBASE SWDM4 | 날짜 비율: | 100Gb/s |
|---|---|---|---|
| 폼 팩터: | QSFP28 | 거리: | 150m@OM5/100m@OM4/75m@OM3 |
| 연결기: | LC 듀플렉스 | 성분: | VCSEL + 핀 |
| 키워드: | SWDM4 모듈인 100G QSFP28 SWDM4 | ||
| 강조하다: | 850nm MMF 송수신기,100GBASE-SWDM4 MMF 송수신기,940nm 100G QSFP28 송수신기 |
||
업계 다수 표준 합의 (SWDM-MSA)를 기반으로 현존 파이버를 바꾸지 않고 25G에서 100G를 업그레이드하는 대역폭의 효과적으로 비용이 들었습니다
기술

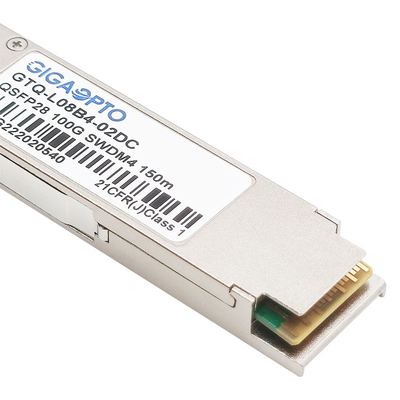

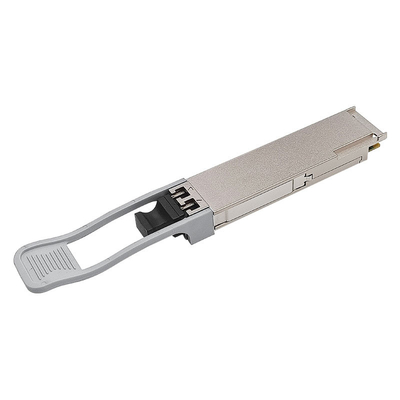

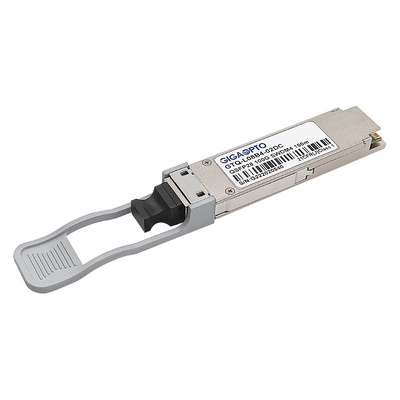

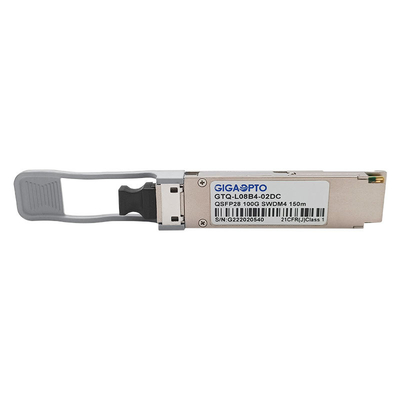

850-940nm 지역에서 4개 채널을 25.78Gbps/lanes에 제공하면서, 기가옵투의 GTQ-L08B4-02DC는 멀티 모드 광섬유와 함께 일하는 일종의 끼워 넣을 수 있는 광 전송부 사용 SWDM (파장 분할 다중 방식을 단락시키세요) 기술이며, 그것이 LC 연결기와 두 부분으로 된 멀티 모드 광섬유, OM5 위의 OM4/150m 위의 OM3/100m 위의 최대 전송 최고 75m까지 복합적 100G 신호를 전송할 수 있습니다.
QSFP28 MSA에 의해 지정된 것처럼, 디지털 진단 기능은 I2C 인터페이스를 통해 이용 가능합니다.
상술
| 상품 이름 | 100G SWDM4 | 약속 어음 | GTQ-L08B4-02DC |
| 패키지 형태 | QSFP28 | 데이타율 | 103.12Gbps (4×25.78Gbps) |
| 링크 거리 | 150m@OM5/100m@OM4/75m@OM3 | 케이블 유형 | 멀티 모드 광섬유 |
| 사고 방식 (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | 연결기 | LC 이중 통신 |
| 전원 전압 | (전형적인) +3.3V | 소비 전력 | ≤ 3.5W |
| 송신기 타입 | SWDM VCSEL | 수신기 유형 | 핀 |
| 레인 당 송신 전력 | -5.5 ~ +3dBm | 수신기 감도 | < -3=""> |
| 소광비 | > 2dB | 변조 포맷 | 비제로 복귀 |
| 환경 | 작동하는 것 : 0 내지 70' Ｃ | DOM / DDM | 지원 |
| 저장 : 85' Ｃ에 대한 -40' Ｃ | 보증 | 3년 | |
| 프로토콜 | 100G 이더넷, 순응한 MSA | ||
특징
애플리케이션
광학적 특성
| 송신기 매개 변수 | 레인 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 신호 전송률, 각각 레인 | 25.78125±100ppm | Gb / Ｓ | ||||
|
레인 파장 범위 |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
별거 안 해 |
||
| 변조 포맷 | 비제로 복귀 | |||||
| 어떠한 2 레인 사이의 발진 파워의 차이 | 4.5 | 데이터 베이스 관리 프로그램 | ||||
| RMS 스펙트럼 폭 | 0.59 | 별거 안 해 | 1 | |||
| 광변조 크기 (OMA), 각각 레인 | -5.5 | 3 | 데이터 베이스 관리 프로그램 | 2 | ||
| 국가에서 떨어져 TX에 레인마다 발진 파워의 평균을 내세요 | -30 | 데이터 베이스 관리 프로그램 | ||||
|
OMA 마이너스 TDEC에서 전원에 착수하세요 |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7.4 -7.7 |
데이터 베이스 관리 프로그램 |
|||
|
송신기와 분산 눈 클로저 |
Lane0 Lane1 Lane2 Lane3 |
4 4 4.4 4.8 |
dB |
3 |
||
| 소광비 | 2 | dB | ||||
| 광 궤환 손실 허용한도 | 12 | dB | ||||
| 둘러쌓인 흐름 |
19 um에 있는 ≥86% 4.5 um에 있는 ≤30% |
4 | ||||
|
송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} 샘플 당 히트율 1.5x10-3 히트 |
{0.3,0.38,0.45,0.35,0.41,0.5} |
|||||
|
기록 : 1. RMS 스펙트럼 폭은 스펙트럼의 표준 편차입니다. 2. 순응하는 송신기를 위한 OMA의 규범적 최하위 값은 'TDEC'의 실제 밸브 외에, 그러나 적어도 '각각 레인 (분인) OMA'의 가치로 '각각 레인 (분인) TDEC을 뺀 OMA에서 전력에 착수합니다' 입니다. 3. TDEC은 3.6에서 방법을 이용하여 측정된 트데시텀으로부터 산정됩니다. 트데시텀은 모든 레인을 위한 12.6개 기가헤르츠 대역폭 기준 수신기를 이용하여 IEEE 802.3 조항 95.8.5에서 방법 뒤에 측정됩니다. 4. IEC 61280-1-4에 따라 종류 A1a.2 또는 종류 A1a.3 50 um 섬유 안으로 측정됩니다면. |
||||||
| 수신기 매개변수 | 레인 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 신호 전송률, 각각 레인 | 25.78125±100ppm | Gb / Ｓ | ||||
|
레인 파장 범위 |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
별거 안 해 |
||
| 변조 포맷 | 비제로 복귀 | |||||
| 손상 문턱치 | 4.4 | 데이터 베이스 관리 프로그램 | ||||
|
평균 수신 전력, 각각 레인 |
Lane0 Lane1 Lane2 Lane3 |
-9.5 -9.4 -9.4 -9.4 |
3.4 |
데이터 베이스 관리 프로그램 |
||
| 수신기 전력, 각각 레인 (OMA) | 3 | 데이터 베이스 관리 프로그램 | ||||
| 수신기 반사도 | -12 | dB | ||||
|
언스트레스트 수신기 민감도(OMA) |
Lane0 Lane1 Lane2 Lane3 |
-8.2 -8.4 -8.6 -8.8 |
데이터 베이스 관리 프로그램 |
1 |
||
| rx_los_assert | -30 | 데이터 베이스 관리 프로그램 | ||||
| rx_los_de-assert | -12 | 데이터 베이스 관리 프로그램 | ||||
| rx_los_hysteresi | 0.5 | 데이터 베이스 관리 프로그램 | ||||
|
5E-5 (프리 FEC)의 BER에 있는 1.unstressed 민감도 |
||||||
전기 특성
| 송신기 전기적인 입력 신호 특성(TP1) | 민 | 전형적입니다 | 맥스 | 유닛 |
| 레인 (범위) 당 신호 전송률 | 25.78125 ± 100 ppm | 그브드 | ||
| 차별적 입력 복귀 손실 | 등식 (83E-5) | dB | ||
| 커먼 모드 입력 복귀 손실에 차별적입니다 | 등식 (83E-6) | dB | ||
| 차별적 종결 불일치 | 10 | % | ||
| 모듈은 입력이 시험을 받은 것을 강조했습니다 | 83E3.4.1을 보세요 | |||
| 차별적 pk-pk 입력 전압 허용한도 | 900 | mV | ||
| DC 커먼 모드 전압 | -350 | 2850 | mV | |
| 단일단 형태 전압 허용 범위 | -0.4 | 3.3 | Ｖ | |
| 수신기 전기 출력 신호 특성(TP4) | 민 | 전형적입니다 | 맥스 | 유닛 |
| 레인 (범위) 당 신호 전송률 | 25.78125 ± 100 ppm | 그브드 | ||
| AC 공통 모드 출력 전압 (RMS) | 17.5 | mV | ||
| 차동출력전압 | 900 | mV | ||
| 눈 폭 | 0.57 | UI | ||
| 앉은 눈높이, 차이 | 228 | mV | ||
| 수직 눈 클로저 | 5.5 | dB | ||
| 차별적 출력 반사 손실 | 등식 (83E-2) | dB | ||
| 공통이고 차별적이 모드 변환 반사 특성 | 등식 (83E-3) | dB | ||
| 차별적 종결 불일치 | 10 | % | ||
| 전이시간 (20% 내지 80%) | 12 | 추신 | ||
| DC 커먼 모드 전압 | -350 | 2850 | mV | |
기계적인 차원
유닛 : 밀리미터,
