제품 상세 정보:
|
| 상품 이름: | 100GBASE-ZR4 송수신기 | 형태 필드: | QSFP28 |
|---|---|---|---|
| 성분: | 4 Ｘ LAN WDM EML/SOA+PIN | 사고 방식: | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm |
| 연결기: | LC 이중 통신 | 맥스 거리: | 80 킬로미터 |
| CDR: | 듀얼 | 전력 예산: | 30dB |
| 키워드: | 100GBASE ZR4 80 킬로미터 파이버 송수신기 | ||
| 강조하다: | 100g qsfp28 zr4,qsfp28 100g 80 킬로미터,100GBASE ZR4 |
||

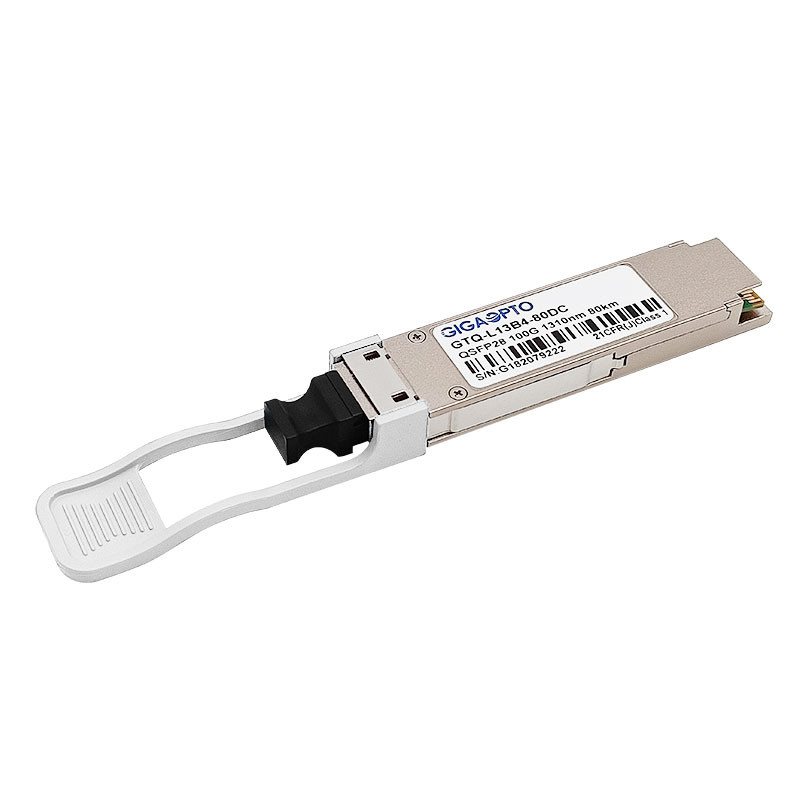

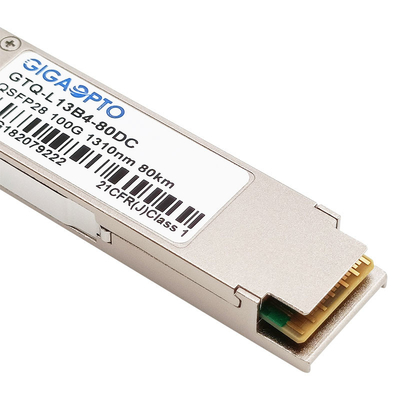

듀얼 CDR 80 킬로미터와 100G QSFP28 ZR4, λ1296-1309nm, LC-듀플랙스, 100GBASE-ZR4 이더넷 링크를 위한 단일모드
기술
4 독립적 광통신 레인으로 듀얼 가닥 단일 모드 광케이블 위에서 운영하는 100GBASE-ZR4에 대한 순응하 분리된 광 통신 응용을 위해 설계된 기가옵투의 GTQ-L13B4-80DC 송수신기 모듈은 숙주 FEC ( 없이 LAN WDM technology,a 최대 전송을 사용하는 서로로부터 (숙주 FEC으로) 최고 80까지 킬로미터와 40개 킬로미터 거리 할 수있).
이 100Gbase ZR4 송수신기는 양구간으로 구성됩니다 : 고성능 EML은 4x25Gb/s LAN WDM 토사 (1295.56, 1300.05, 1304.58, 1309.14nm) 레이저 송신기와 고감도 4x25Gb/s SOA+PIN 수신기들을 냉각시켰습니다. 모든 송수신기는 증명된 CE/RoHS 이고 그것이 제품안전 기준으로 순응합니다
송수신기에서 시리얼 이이피롬은 사용자가 2 와이어 QSFP 관리 인터페이스를 통해 송수신기 모니터링과 구성 데이터에 접근할 수 있게 허락합니다. 이 인터페이스는 메모리 맵이 더 하부와 상부 지역 안으로 나눠진 채로 단일 주소, A0h를 사용합니다. 특정 데이터가 상위 메모리 영역에서 일련의 식탁에서 개최되는 동안 기초적 디지털 진단상의 (DD) 데이터는 하부 지역에서 개최됩니다.
이것들로 이것을 특징으로 하고 설치하도록 쉽고 뜨겁 교체할 수 있는 100G ZR4 송수신기가 인터넷 서비스 제공자 (ISP) 광가입자망 통합과 중추, 이동 오퍼레이터 코어 네트워크와 모바일 백홀과 데이타 센터 네트워킹 사이트 상호 접속을 위해 사용되도록 적당합니다
상술
| 상품 이름 | 100GBASE ZR4 송수신기 | 부품번호 | GTQ-L13B4-80DC |
| 폼 팩터 | QSFP28 LAN WDM | 맥스 자료 비율 | 103.125Gbps (4x 25.78Gbps) |
| 사고 방식 | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm | 최대 링크 거리 | 80 킬로미터 |
| 연결기 | 두 부분으로 된 LC | 케이블 유형 | 단일 모드 빛 섬유 |
| 송신기 타입 | 4 Ｘ LAN WDM EML | 수신기 유형 | SOA+PIN |
| TX 출력 전원 | 2~6.5dBm | 수신기 감도 | <-28 dBm=""> |
| 전력 예산 (dB) | 30dB | 과부담 | > 2 데이터 베이스 관리 프로그램 |
| 소비 전력 | ≤6.5W | 소광비 | >6dB |
| DDM / DOM | 지원받습니다 | 온도 범위 | 0 내지 70' Ｃ (32 내지 158' Ｆ) |
| CDR (시계와 데이터 복구) | TX와 RX 짜맞춘 CDR | 변조 포맷 | 비제로 복귀 |
| OEM / ODM | 지원받습니다 | 보증 | 3년 |
| 프로토콜 | IEEE 802.3 양의 울음 소리 100GBASE-ZR4, CE, QSFP28 MSA, 로에스, SFF-8636, SFF-8665 | ||
| 중요한 암시 | 가득 찬 80 킬로미터 한계는 호스트 플랫폼에 FEC의 사용을 요구합니다. FEC 없이, 한계는 40 킬로미터입니다 | ||
주목하세요 : 긴 도달거리 송수신기가 요약하면 사용될 때 먼거리전송은 미안하지만, 테이블에 따라 적절한 감쇠기와 조화를 이루었습니다.
| 거리 | ≤ 10 킬로미터 | ≤ 25 킬로미터 | ≤ 35 킬로미터 |
| 감쇠기 | 15dB | 10dB | 5dB |
특징
애플리케이션
호환성
기가옵투의 광 전송부는 모든 주요 스위치 브랜드로 적합한 100%이고, OEM 장치에 대한 손상을 야기시키지 않을 것입니다.
자사 제품의 품질과 호환성을 보증하기 위해, 각각 제품은 주의깊게 고객들에 대한 배달 전에 상응하는 장비에서 시험됩니다.
이 100G를 위해 ZR4 GTQ-L13B4-80DC 호환성은 미안하지만, 약속 어음 통신표를 언급합니다.만약 당신이 찾고 있는 브랜드와 부품번호가 아래 목록화되지 않으면, 알도록 하면 우리가 당신에게 더 많은 세부사항을 제공하여서 기쁠 것입니다.
| 상응하는 적합한 브랜드 / 부품번호 | |||
| 브랜드 | 부품번호 | 브랜드 | 부품번호 |
| 기가옵투 | GTQ-L13B4-80DC | 쥬니퍼 | QSFP-100GBASE-ZR4 |
| 시스코 | QSFP-100G-ZR4-S | ||
