제품 상세 정보:
|
| 아이템 이름: | 100G eLR4 송수신기 모듈 | 패키징 / 기술: | QSFP28/ LAN WDM |
|---|---|---|---|
| 대역폭: | 103.1Gbps (4x 25.78Gbps) | 사고 방식: | 1295-1310nm |
| 토사 / 로사: | 4개 Ｘ LAN WDM DFB / 핀 | 링크 길이: | 20 킬로미터 |
| CDR: | TX와 RX | DOM / DDM: | 지원받습니다 |
| 키워드: | QSFP28 100GBASE-eLR4 20 킬로미터 송수신기 | ||
| 강조하다: | QSFP28 광 전송부,QSFP28 광 전송부,QSFP28 ELR4 |
||
기술

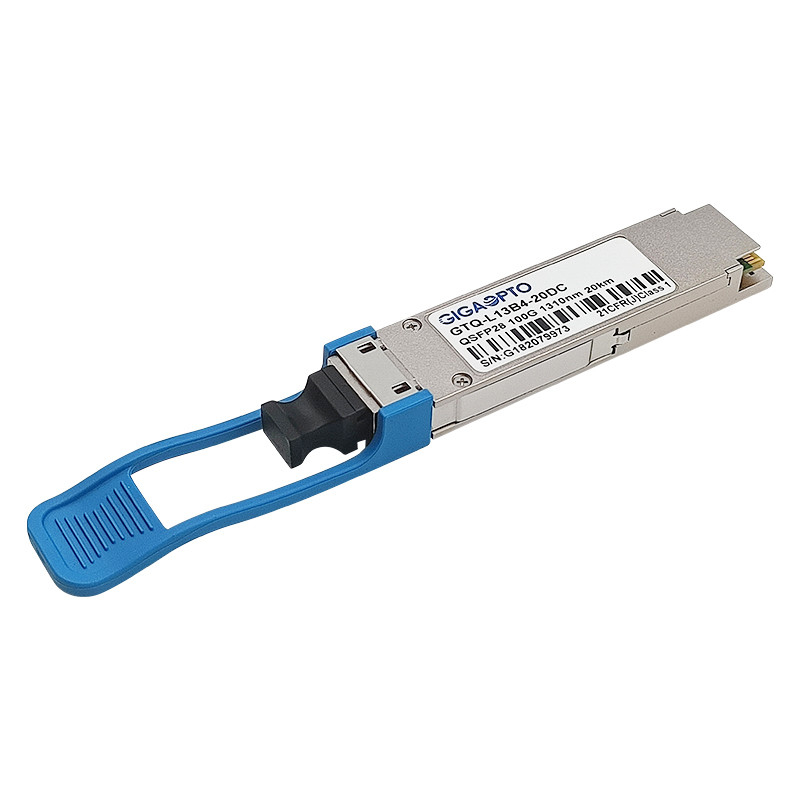

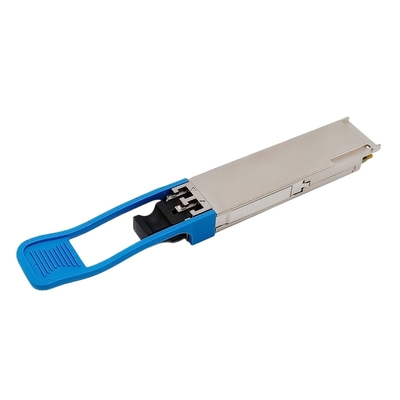

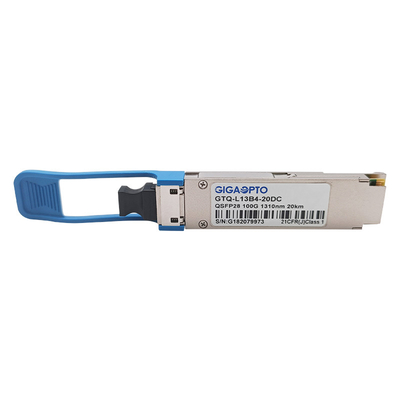

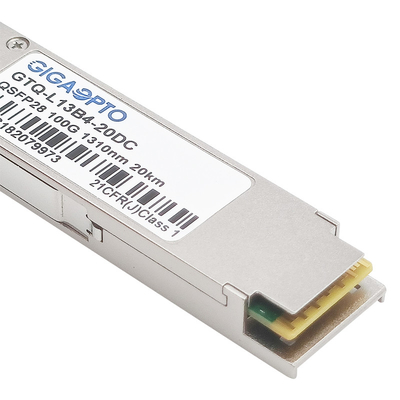

기가옵투의 QSFP28 100G eLR4 송수신기 부품번호 GTQ-NL3B4-20DC는 산업 기준 LC 연결기를 통해 9/125 단일모드 섬유(SMF) 위에서 최고 20까지 킬로미터에 100개의 기가비트 이서넷 링크에 사용하기 위해 설계됩니다.
모듈은 LAN WDM 광 신호의 4개 채널로 25.78Gb/s 전기적 데이터의 4개의 입력 채널을 변환하고, 그리고 나서 100Gb/s 광전송을 위한 싱글 채널 안으로 그들을 다중송신합니다. 거꾸로 수신부에, 모듈은 LAN WDM 광 신호의 4개 채널로의 100Gb/s 광 입력을 역다중화처리하고, 그리고 나서 전기적 데이터의 4 다중으로 그들을 변환합니다. 4의 중심 파장은 IEEE 802.3 양의 울음 소리에서 규정된 LAN WDM 파장 그리드의 회원들로서 LAN WDM 채널은 1295.56,1300.05,1304.58과 1309.14nm입니다.
고성능은 LAN WDM DFB 송신기를 냉각시켰고 고감도 핀 수신기들이 뛰어난 성능과 높은 신뢰도를 제공합니다.
그것은 QSFP28 MSA, 100GBASE-LR4와 IEEE 802.3bm CAUI-4로 순응합니다.
QSFP28 MSA에 의해 지정된 것처럼, 디지털 진단 기능은 I2C 인터페이스를 통해 이용 가능합니다 .
상술
| 상품 이름 | QSFP-100G-eLR4 | Part/ 수 | GTQ-L13B4-20DC |
| 형태 필드 | QSFP28 | 최대 속도 (그비피스) | 103.125Gbps |
| 레인 총수 | 4x (Tx/Rx) | 레인마다 속도가 나세요 | 25.78Gbps |
| (전형적인) 사고 방식 | 1295.56 nm, 1300.05 nm, 1304.58 nm, 1309.14 nm | 케이블 거리 | G.652 위의 20 킬로미터 |
| 인터페이스 | 두 부분으로 된 LC | 매체 유형 | 단일모드 섬유 |
| 토사는 타이핑합니다 | LAN WDM DML | 로사 타입 | 핀 |
| 송신 전력 (dBm) | - 4.3~4.5dBm | 수신기 감도 | <-14> |
| 전력 예산 (dB) | 10.2dB | 과부담 | >4.5dBm |
| 전력 소모 | ≤3.5W | 외부적입니다. 비율 | >4dB |
| DDM | 지원받습니다 | 상업적 온도 | 0 내지 70' Ｃ |
| 비트 오율 (BER) | <1e-12> | 변조 포맷 | 비제로 복귀 |
| CDR (시계와 데이터 복구) | 듀얼 TX & RX | OEM / ODM | 지원받습니다 |
| 실장 기술 | 박스 | 보증 | 3-년 |
| 프로토콜 | IEEE 802.3 양의 울음 소리 100GBASE-LR4, QSFP28 MSA, SFF-8661, SFF-8636 | ||
| 애플리케이션 | 100G 이더넷, 데이타 센터, 5G 무선 네트워크 | ||
특징
애플리케이션
우리의 QSFP28의 더 많은 것을 위해 100GBASE 송수신기 시리즈는 미안하지만, 다음과 같은 양식을 언급합니다
| 부품번호 | 기술 | 파장 | 길이 | 매체 | 송신 전력 (dBm) | Rx SEN. (dBm) |
| GTQ-M08B4-01DC | QSFP28 100G SR4 | 850nm | 100m | MMF | -8.4~2.4 | <-10> |
| GTQ-M08B4-02DC | QSFP28 SR BD | 850/900nm | 100m | MMF | -5.5 - 3 | <-9> |
| GTQ-M08B4-03DC | 100GBASE eSR4 | 850nm | 300m | MMF | -8.4~2.4 | <-10> |
| GTQ-M13B4-P5DC | QSFP28 PSM4-S | 1310nm | 500m | SMF | -9.4~2 | <-12> |
| GTQ-M13B4-02DC | QSFP28 PSM4-S | 1310nm | 2 킬로미터 | SMF | -6.0~2 | <-10> |
| GTQ-L27B4-02DC | 100G CWDM4 | 1311nm CWDM | 2 킬로미터 | SMF | -6.5~2.5 | <-11> |
| GTQ-L27B4-10DC | 100G eCWDM4 | 1311nm CWDM | 10 킬로미터 | SMF | -6.5~2.5 | <-13> |
| GTQ-L13B4-10DC | QSFP28 LR4 | LAN WDM | 10 킬로미터 | SMF | -4.3~4.5 | <-10> |
| GTQ-L13B4-20DC | QSFP28 eLR4 | LAN WDM | 20 킬로미터 | SMF | -4.3~4.5 | <-14> |
| GTQ-L13B4-40DC | 가벼운 QSFP28 ER4 | LAN WDM | (FEC으로) 40 킬로미터 | SMF | -2.9~4.5 | <-20> |
| GTQ-L13B4-80DC | QSFP28 ZR4 | LAN WDM | 80 킬로미터 | SMF | 2~6.5 | <-28> |
| GTQ-N13B4-10MC | 듀얼 100/112G LR4 | LAN WDM | 10 킬로미터 | SMF | -4.3~4.5/-0.6~4 | <-8> |
| GTQ-N13B4-20MC | 듀얼 100/112G eLR4 | LAN WDM | 20 킬로미터 | SMF | -1.0~+4.5/0~4 | <-9> |
| GTQ-N13B4-40MC | 듀얼 100/112G ER4 | LAN WDM | 40 킬로미터 | SMF | -2.5~2.9/-1~3.3 | <-15> |
| GTQ-L13D1-P5DC | 100G QSFP28 DR1 | 1310nm | 500m | SMF | -2.9~4 | <-5> |
| GTQ-L13D1-02DC | 100G QSFP28 FR1 | 1310nm | 2 킬로미터 | SMF | -2.4~4 | <-6> |
| GTQ-L13D1-10DC | 100G QSFP28 LR1 | 1310nm | 10 킬로미터 | SMF | -1.4~4.5 | <-7> |
기록 : OEM / ODM은 지원했습니다.
