제품 상세 정보:
|
| 상품 이름: | 1.5G CATV 보사 | 사고 방식: | 1550nm TX/1310nm RX |
|---|---|---|---|
| 자료 비율: | 1.5Gbps | 작동 온도.(C): | 0 -75C / -40- 85C |
| 출력 전원: | 1 mW | 반응도: | 0.8A/W |
| 강조하다: | FC APC 땋아 늘인 머리,WDM APC 땋아 늘인 머리,1310nm SC APC 땋아 늘인 머리 |
||

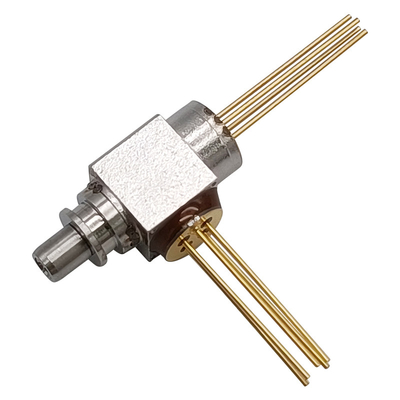

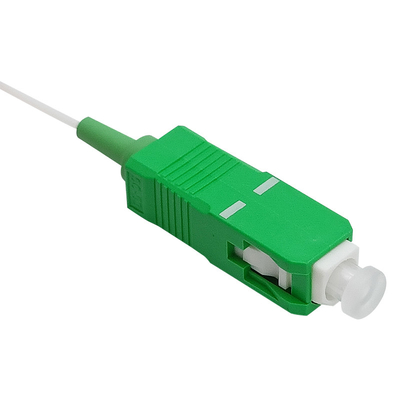

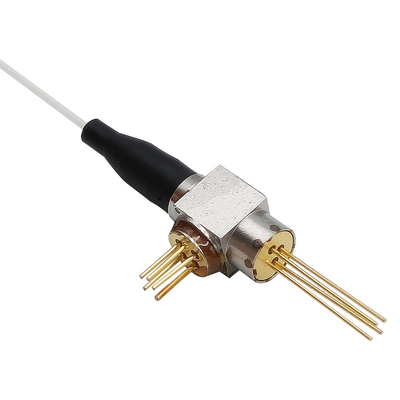

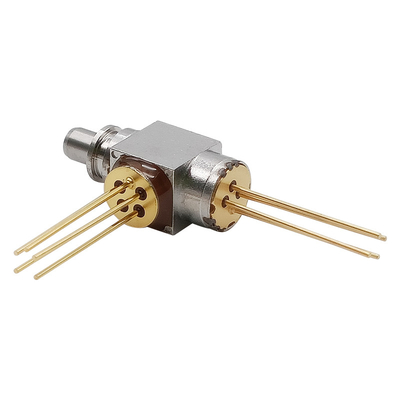

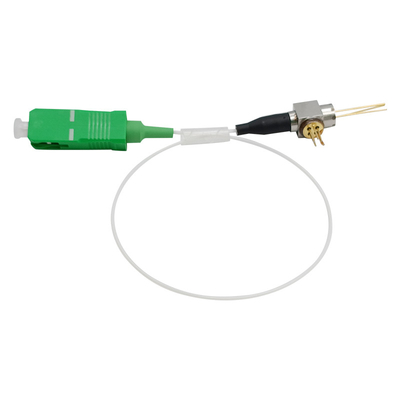

1.5G CATV WDM 보사 LC 수용부 SC ST FC APC 땋아 늘인 머리 TX 1550nm RX 1310nm
특징 :
애플리케이션 :
절대 최대 정격
| 매개 변수 | 기호 | 평가 | 유닛 |
| 저장 온도 | 트스트그 | -40~+85 | Ｃ |
| 운용 케이스 온도 | 상부 | -40~+85 | Ｃ |
| 작동 상대 습도 | 85 | % | |
| 순방향 전류 (LD) | IFD | 150 | 마 |
| 모니터 PD 역 전압 (LD) | 브르들 | 2 | Ｖ |
| 모니터 PD 역 전압 (중양자를 포함하는 계의 pH에 상당하는술어) | 브르프 | 20 | Ｖ |
| 모니터 PD 역류 (중양자를 포함하는 계의 pH에 상당하는술어) | IrP | 2 | 마 |
| PD 순방향 전류 | IFD | 10 | 마 |
| PD 역 전압 | 프피드 | 50 | Ｖ |
| 납땜 온도 (<10s> | 스템피 | 260 | Ｃ |
전기적이고 광학적 특성 - 송신기
(If=Ith+20mA, Pf=1mW, SMF (9.5/125um), Tc=+25+/-2' Ｃ, 달리 언급되지 않으면.)
| 매개 변수 | 기호 | 상태 | 민. | Typ. | 맥스. | 유닛 |
| 문턱 전류 | I번째 | CW | ― | 8 | 15 | 마 |
| (연결된 것 뒤에) 출력 전원 | Pf | CW, If=Ith+20mA | 0.5 | 1 | 2 | mW |
| 동작 전압 | Vf | CW, Tc=-40~+85C | ― | ― | 1.6 | Ｖ |
| 경사 효율 | Se | CW, 평균 | 0.025 | 0.05 | 0.1 | mW/mA |
| 중심 파장 | λp | CW | 1530 | 1550 | 1570 | 별거 안 해 |
| 상승과 하강 시간 | tr, 트프 |
Ib=Ith, PL=1.5mW, 20~80% |
― | ― | 0.15 | 나노 초 |
| 모니터 전류 (중양자를 포함하는 계의 pH에 상당하는술어) | Im | CW,PL=1.5mW,VRD=1V | 100 | 200 | ― | uA |
| 암전류 (중양자를 포함하는 계의 pH에 상당하는술어) | Id | VRD=5V | ― | ― | 10 | nA |
| 전기 용량 (중양자를 포함하는 계의 pH에 상당하는술어) | Ct | VRD=10V, f=1MHz | ― | 10 | 20 | pF |
| 연결기 반복성 | ― | ― | -1 | ― | 1 | dB |
| 파장 분리도 | ― | ― | 15 | ― | ― | dB |
|
광학적 분리 |
― | 싱글 스테이지 | 30 | ― | ― |
dB |
| ― | 듀얼 스테이지 | 40 | ― | ― |
전기적 / 광학적 사양 - 수신기
| 매개 변수 | 기호 | 시험 조건 | 민. | Typ. | 맥스. | 유닛 |
| 탐지 파장 범위 | λ | - | 1260 | 1575 | 별거 안 해 | |
| 활동적 지름 | DA | - | ― | 75 | ― | μm |
|
반응도 |
Ｒ |
VR=-5V@1310nm | ― | 0.80 | ― | 실측 무게 |
| VR=-5V@1550nm | ― | 0.85 | ― | 실측 무게 | ||
| 반사 특성 | RL | ― | -50 | ― | dB | |
| 암전류 | Id | VR = 5V | ― | 0.1 | 1 | nA |
| 전기 용량 | Cp | VR = 5V | ― | 0.6 | 0.7 | pF |
| 대역폭 | BW | VR=5V | 2 | ― | ― | 기가헤르츠 |
핀 할당
패키지 치수
