제품 상세 정보:
|
| 상품 이름: | 1.5G CATV WDM 보사 | 사고 방식: | 1310nm TX/1550nm RX |
|---|---|---|---|
| 자료 비율: | 1.5G | 작동 온도.(C): | 0 -75C / -20- 85C |
| 출력 전원 @25C: | 1.1-2.99mW | 반응도: | 0.8A/W |
| 강조하다: | LC APC 땋아 늘인 머리,1550nm SC APC 땋아 늘인 머리,파이버 피그테일 SC |
||

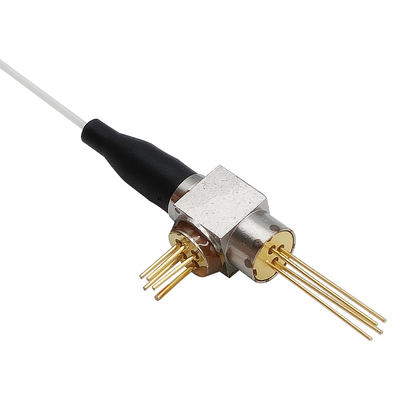

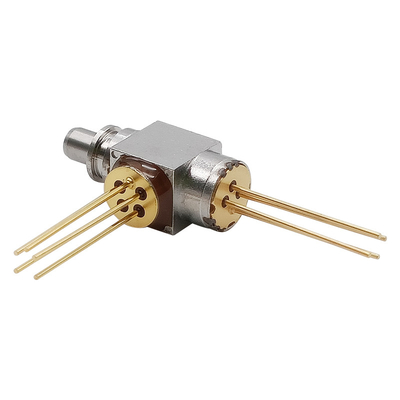

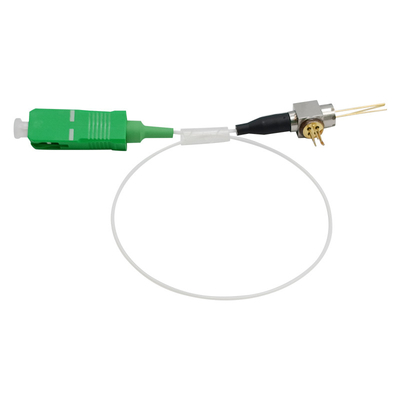

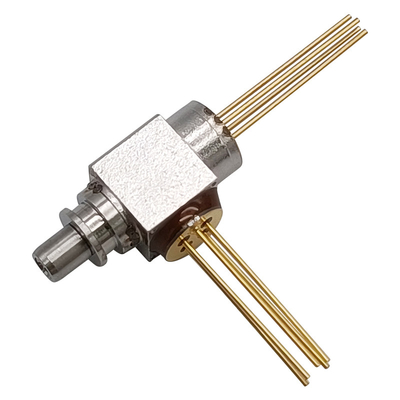

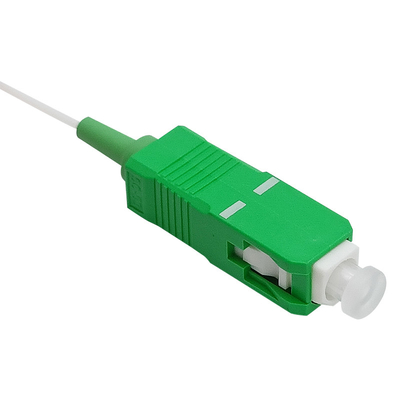

1.5G CATV WDM 보사 LC 수용부 SC ST FC APC 땋아 늘인 머리 TX 1310nm RX 1550nm
특징 :
애플리케이션 :
절대 최대 정격
| 매개 변수 | 기호 | 평가 | 유닛 |
| 저장 온도 | 트스트그 | -40~+85 | Ｃ |
| 운용 케이스 온도 | 상부 | -20~+85 | Ｃ |
| 역 전압 (모니터 중양자를 포함하는 계의 pH에 상당하는술어) | 해군 의용 예비 장교 훈장 | 20 | Ｖ |
| 광다이오드 순방향 전류 (모니터 중양자를 포함하는 계의 pH에 상당하는술어) | IFD | 2 | 마 |
| 납땜 (Temperature)/(Time)를 이끄세요 | --- | 260/10 | C/Sec |
| 역 전압 (아날로그 중양자를 포함하는 계의 pH에 상당하는술어) | 브르프드 | 30 | Ｖ |
| 순방향 전류 (아날로그 중양자를 포함하는 계의 pH에 상당하는술어) | 이프피드 | 10 | 마 |
Note1 : 이러한 가치 중 어느 것을 초과하는 것 바로 장치를 파괴할 수 있습니다
전기적이고 광학적 특성 - 송신기
(If=Ith+20mA, Pf=1mW, SMF (9.5/125um), Tc=+25+/-2' Ｃ, 달리 언급되지 않으면.)
| 매개 변수 | 기호 | 상태 | 민. | Typ. | 맥스. | 유닛 |
| 문턱 전류 | I번째 | Tc=25±3C에 | --- | 10 | 15 | 마 |
| (연결된 것 뒤에) 출력 전원 | Pf | CW, Iop=Ith+20mA | 1.0 | --- | 2.99 | mW |
| 경사 효율 | Se | CW, 평균 | 0.05 | --- | 0.15 | mW/mA |
| 동작 전압 | 브이오피 | CW, Iop=Ith+20mA | --- | 1.1 | 1.6 | Ｖ |
| 중심 파장 | λc |
CW, Iop=Ith+20mA, Tc= - 20~85' Ｃ |
1290 | 1310 | 1330 | 별거 안 해 |
| 인접 모드 억제율 | SMSR |
CW, Iop=Ith+20mA, Tc= - 20~85' Ｃ |
35 | 40 | --- | dB |
| 모니터 전류 | 아이몬 | CW, Iop=Ith+20mA | 0.1 | --- | 1.0 | 마 |
| 암전류를 모니터링하세요 | Id | VRD=5V | --- | --- | 0.1 | μA |
| 상대 강도 잡음 | --- | --- | --- | --- | -145 | dB/Hz |
| 광학적 분리 | Iso | --- | 30 | --- | --- | dB |
| 트래킹 에러 | TE | APC, -20C~+85C | -1.5 | --- | 1.5 | dB |
| 상승 / 강하 시간 | Tr / 트프 | Ib=Ith, 20~80% | --- | 0.1 | 0.15 | 나노 초 |
전기적 / 광학적 사양 - 수신기
| 매개 변수 | 기호 | 시험 조건 | 민. | Typ. | 맥스. | 유닛 |
| Wavelength*Note2를 운영하기 | λ | --- | 1500 | 1550 | 1600 | 별거 안 해 |
| 활성 영역 | Φ | --- | --- | 75 | --- | μm |
| -3dBm 대역폭 | BW | VR = 5V | 2 | --- | --- | 기가헤르츠 |
| 암전류 | Id | VR = 5V | --- | --- | 1.0 | nA |
| 반응도 | Ｒ | λ=1550nm | --- | 0.80 | --- | 실측 무게 |
기록 : 수신기 작동 사고 방식은 맞춤화될 수 있습니다.
핀 할당
패키지 치수
