제품 상세 정보:
|
| 자료 비율: | 1.25Gbps | 사고 방식: | TX1310nm/RX1550nm |
|---|---|---|---|
| 연결기: | LC / SC 수용부 | 송신기 타입: | FP |
| 수신기 유형: | 핀 | 민감도: | <-25dbm> |
| 키워드: | 1310nm FP 1550nm 핀인 1.25G 보사 T1310nm R1550nm | ||
| 강조하다: | TX1310nm 광학 소조립체,RX1550nm 광학 소조립체,1.25Gbps 광학 소조립체 |
||

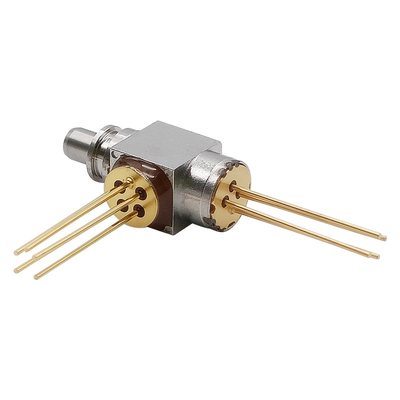

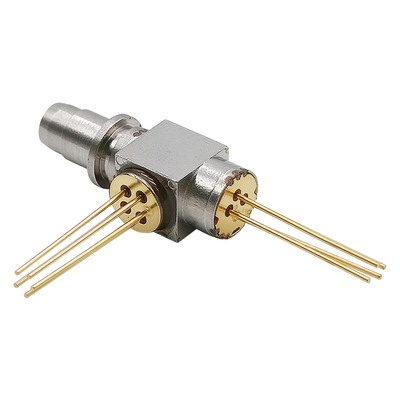

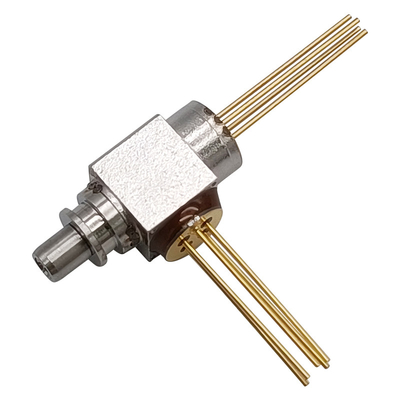

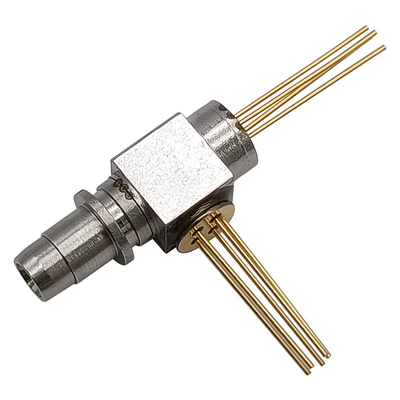

1.25G 양방향이 광학 서브 어셈블리 WDM TX1310nm FP/RX1550nm 핀 보사 LC SC
기술
GIGAOPTO의 BOSA-T1310FP-R1550PIN-1.25G-LC-REC 송수신기는 1.25Gbps의 데이타율을 단일모드 섬유로 지원합니다. 송신기 측은 1310nm FP 레이저를 사용합니다. 수신부는 통신 공업회와 1550nm 핀을 사용합니다.
절대 최대 정격
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | 시험 조건 |
| 역 전압 | VR | --- | 2 | Ｖ | CW |
| 운용 케이스 온도 | 상부 | -20 | +70 | Ｃ | |
| 저장 온도 | 트스트 | -40 | +100 | Ｃ | |
| 납땜 온도 / 타임즈 지 | TS | --- | 260/10 | 케이스 |
광학적이 & 전기 특성
| 매개 변수 | 기호 | 민. | Typ. | 맥스. | 유닛 | 시험 조건 |
| 송신기(Tc=25C) | ||||||
| 문턱 전류 | I번째 | --- | 8 | 15 | 마 | CW |
| 광 출력 파워 | Po | 0.25 | 0.4 | --- | mW | CW, If=Ith+20mA |
| 동작 전압 | 브이오피 | --- | 1.2 | 1.8 | Ｖ | CW |
| 상승 시간 | Tr | --- | --- | 100 | 추신 | Ib=Ith, 20%~80% |
| 강하 시간 | 트프 | --- | --- | 150 | 추신 | Ib=Ith, 80%~20% |
| 중심 파장 | λc | 1290 | 1310 | 1330 | 별거 안 해 | CW |
| 스펙트럼 너비 (-20dB) | Δλ | --- | --- | 3.0 | 별거 안 해 | CW |
| PD 모니터 전류 | Im | 100 | --- | --- | μA | CW, Iop=Ith+20mA |
| PD 축전기 | Ct | --- | 5 | 7 | pF | VRPD=5V,f=1MHz |
| 트래킹 에러 (CW) | TE | -1.0 | --- | 1.0 | dB |
Im = const. (@ Po = 5.0 mW, TC = 25C) +85' Ｃ에 대한 TC = -40 |
| 수신기(Tc=25C) | ||||||
| 전원 공급기 | VCC | 3.0 | 3.3 | 3.6 | Ｖ | |
| 공급전류 | Icc | --- | 22- | 35 | 마 | 무부하 |
| 광 파장 | 1530 | 1550 | 1570 | 별거 안 해 | ||
| 민감도 (BER=10-10) | SEN | --- | --- | -25 | 데이터 베이스 관리 프로그램 |
λ=1550nm,@1.25Gbps, BER=1E-10, PRBS=27-1 |
|
포화출력 (BER=10-10) |
프스아트 | 0 | --- | --- | 데이터 베이스 관리 프로그램 | λ=1550nm, @1.25Gbps |
| 출력 저항 | 떠들썩한 군중 | 60 | 75 | 90 | 오옴 | 종결한 단일 |
| 상승 / 강하 시간 | Tr / 트프 | --- | --- | 400 | Ps | From20%-80% |
| 광학적이 & 전기적 매개 변수 | ||||||
| 혼선 | Ct | --- | --- | -45 | dB | |
| 광학적 분리 | ISO | 35 | --- | --- | dB | |
특징
애플리케이션
패키지 치수와 핀 기술(lc)
