제품 상세 정보:
|
| 데이터 전송 속도: | 1.25Gb/s | 사고 방식: | TX1550nm/RX1310nm |
|---|---|---|---|
| 광 커넥터: | LC / SC 수용부 | LD는 타이핑합니다: | DFB |
| PD는 타이핑합니다: | APD | 민감도: | <-31dbm> |
| 키워드: | 1.25Gbps WDM 보사, 1.25G 보사 1550nm | ||
| 강조하다: | WDM 광학 소조립체,보사 광학 소조립체,APD 반조립품 |
||

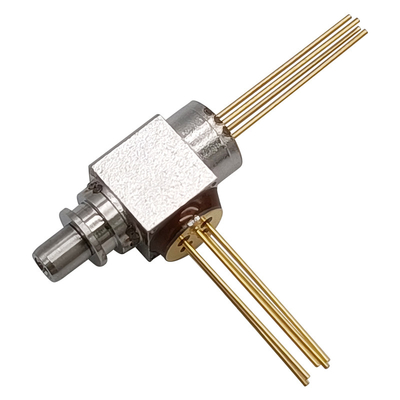

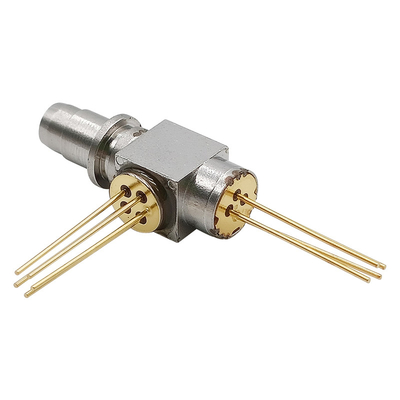

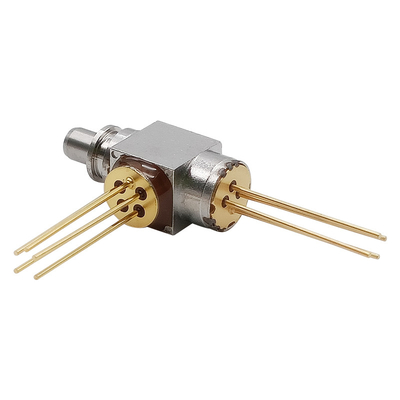

1.25Gbps 보사 WDM TX1550nm DFB/RX1490nm APD LC SC 양방향이 광학 서브 어셈블리
기술
GIGAOPTO의 BOSA-T1550DFB-R1490APD-1.25G-LC-REC은 LC 또는 SC 연결기와 함께 1.25Gb/s 1550nm DFB 송신기와 1490nm APD 수신기와 통합됩니다.
절대 최대 정격 (Tc=25C)
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 |
| 역 전압 (LD) | VRL | --- | 2 | Ｖ |
| 순방향 전류 (LD) | IFL | --- | 150 | 마 |
| 포토-다이오드 역 전압 (MPD) | 해군 의용 예비 장교 훈장 | --- | 20 | Ｖ |
| 포토-다이오드 순방향 전류 (MPD) | IFD | --- | 10 | 마 |
| 통신 공업회 동작 전압 | VCC | +3.0 | +3.6 | Ｖ |
| 운용 케이스 온도 | 상부 | -40 | +85 | Ｃ |
| 저장 온도 | TSTG | -40 | +85 | Ｃ |
| 납땜 온도 (최대 10 초)을 이끄세요 | TS | --- | 260 | Ｃ |
| ESD | 500 | --- | --- | Ｖ |
광학적이 & 전기 특성
| 매개 변수 | 기호 | 민. | Typ. | 맥스. | 유닛 | 시험 조건 |
| 송신기 (Tc=25±3C) | ||||||
| 문턱 전류 | I번째 | 3 | 8 | 15 | 마 | CW, TC=25C |
| --- | --- | 40 | CW, TC= -40~85C | |||
| 광 출력 파워 | Pf | 1.3 | --- | 2.6 | mW | CW, Iop=Ith+20mA |
| 중심 파장 | λc | 1540 | 1550 | 1560 | 별거 안 해 |
CW, Iop =30mA Tc=-40C~+85C |
| 동작 전압 | Vf | --- | 1.2 | 1.6 | Ｖ | CW, Iop=Ith+20mA |
| 상승 / 강하 시간 | Tr /Tf | --- | 150 | 300 | 추신 | Ib=Ith, 20%~80% |
| 스펙트럼 너비 (-20dB) | Δλ | --- | --- | 1.0 | 별거 안 해 | Iop =30mA, CW |
| 모니터 전류 | Im | 100 | --- | 1200 | μA | CW, Iop=Ith+20mA,VRD=1V |
| 인접 모드 억제율 | SMSR | 30 | 35 | --- | dB | Iop= 30mA |
| 트래킹 에러 (CW) | TE | -1.5 | --- | 1.5 | dB |
APC, Tc=-40~+85C, 모니터 경향 hold@Iop=Ith+20mA |
| 수신기 (Tc=25±3C) | ||||||
| 공급 전압 | VCC | 3.0 | 3.3 | 3.6 | Ｖ | --- |
| 공급전류 | Icc | 10 | 20 | 32 | 마 | --- |
| 광 파장 | λ | 1470 | 1490 | 1510 | 별거 안 해 | --- |
| 민감도 | Sen. | --- | --- | -31 | 데이터 베이스 관리 프로그램 |
λ=1490nm, 비제로 복귀 , 1.25Gbps, PRBS=2^7-1, ER=10dB, BER=10-10, VBR-3, CW |
| 과부하 전력 | Pol | -7 | --- | --- | 데이터 베이스 관리 프로그램 | |
| APD 항복 전압 | 프브르 | 30 | --- | 55 | Ｖ | Id=10uA, 떨어져서 VCC |
| PD 반응도 | Ｒ | 0.7 | --- | --- | 실측 무게 | CW, λ=1550nm |
특징
애플리케이션
개요 그림 (유닛 : 밀리미터)
