제품 상세 정보:
|
| 순방향 전류 (LD): | 150mA | 역 전압 (LD): | 2V |
|---|---|---|---|
| 역 전압 (중양자를 포함하는 계의 pH에 상당하는술어): | 20V | 역류 (중양자를 포함하는 계의 pH에 상당하는술어): | 2mA |
| 문턱 전류: | 8mA | 파이버 커플링 전원: | 1.5mW |
| 강조하다: | 토사 광학 소조립체,LC 광학 소조립체,10G 광학 서브어셈블리 송신기 |
||
LC 토사 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G 화면 SONET SDH 데이터텔레컴
기술 :
TOSA-1310-FP-3G-LC-10km 일련은 광섬유 통신 시스템을 위해 설계된 1310nm InGaAsP/InP MQW-DFB 레이저 다이오드 모듈입니다. 이러한 모듈은 이상적으로 155M부터 2.5G까지 자료 비율의 쇼트 리치 응용에 적합한 고온에 하한 전류와 고성능과 송신기 광학 서브 어셈블리입니다.
레이저 다이오드는 1.25 밀리미터 물미에 장착됩니다. 그리고 우리는 또한 섬유 조각 커버의 2 접속구의 형태를 제공할 수 있습니다. 하나는 요업인 격리됩니다, 다른 사람이 격리되지 않습니다. 그러나, 2.92 밀리미터와 광 커넥터는 요업이고 섬유 조각 커버가 격리됩니다.
정보를 주문하는 것 :
| 부품 번호. | 접속구의 형태 | 핀 타입 | 힘 | 자료 비율 | 절연체 |
| OSML-TOSA21BD013 | 2 | LD-Pin-2 | 01 | 1.25G | 어떤 것 |
| OSML-TOSA22BD023G | 2 | LD-Pin-2 | 02 | 2.5G | 싱글 스테이지 |
*Note1 : 더 명령해서 정보는 미안하지만, 학명 라고 말하고 우리와 연락합니다.
절대 최대 정격 :
| 매개 변수 | 기호 | 평가 | 유닛 |
| 저장 온도 | 트스트그 | -40~+100 | Ｃ |
| 운용 케이스 온도 | 상부 | -40~+85 | Ｃ |
| 순방향 전류 (LD) | IFD | 150 | 마 |
| 역 전압 (LD) | 브르들 | 2 | Ｖ |
| 역 전압 (중양자를 포함하는 계의 pH에 상당하는술어) | 브르프 | 20 | Ｖ |
| 역류 (중양자를 포함하는 계의 pH에 상당하는술어) | IrP | 2 | 마 |
| 납땜 온도 (<10s> | 스템피 | 260 | Ｃ |
*Note : 이러한 가치 중 어느 것을 초과하는 것 바로 장치를 파괴할 수 있습니다.
전기적이고 광학적 특성 :
(Pf=1mW, SMF (9.5/125um), Tc=+25' Ｃ, 달리 언급되지 않으면.)
| 매개 변수 | 기호 | 상태 | 민. | Typ. | 맥스. | 유닛 |
| 문턱 전류 | I번째 | CW | ― | 8 | 15 | 마 |
| 파이버 커플링 전원 | Pf | CW, If=Ith+20mA | 1 | 1.5 | 2.5 | mW |
| 동작 전압 | Vf | CW, Tc=-40~+85C | ― | 1.2 | 1.6 | Ｖ |
| 경사 효율 | Se | CW, 평균 (Ith+20mA에게 I번째) | 0.05 | 0.14 | mW/mA | |
|
중심 파장 |
λp |
CW | 1290 | 1310 | 1330 | 별거 안 해 |
| CW, Tc=-40~+85' Ｃ | 1265 | 1355 | ||||
|
측면 모드 억제 비율 |
SSR | CW, Tc=-40~+85' Ｃ | 35 | 40 | dB | |
| 상승 시간 | tr |
Ib=Ith, 20-80%, Tc=-40~+85' Ｃ |
― | 0.05 | 나노 초 | |
| 강하 시간 | 트프 |
Ib=Ith, 80-20%, Tc=-40~+85' Ｃ |
― | 0.15 | 0.05 | 나노 초 |
| 트래킹 에러 | ΔPf |
Im은 (@Pf=0.16mW (25' Ｃ))를 잡습니다 CW, Tc=-40~+85' Ｃ |
-1.5 | ― | 1.5 | dB |
| 모니터 전류 | Im |
CW, VrP=5V, Tc=-40~+85' Ｃ |
100 | 500 | 900 | uA |
| 암전류를 모니터링하세요 | Id | VrP=5V | ― | ― | 10 | nA |
| 모니터 전기 용량 | Ｃ | VrP=5V, f=1MHz | ― | 10 | 20 | pF |
| 연결기 반복성 | ― | -1 | ― | 1 | dB | |
|
광학적 분리 |
― |
싱글 스테이지 | 30 |
dB |
||
| 듀얼 스테이지 | 40 |

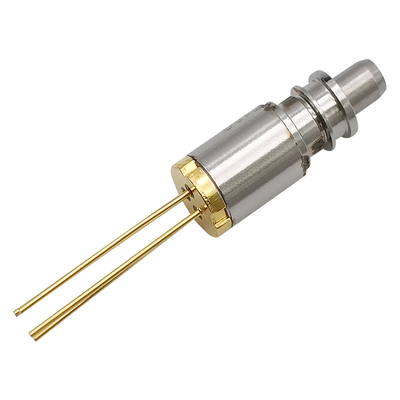

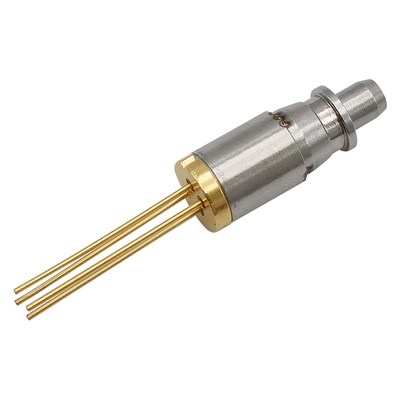

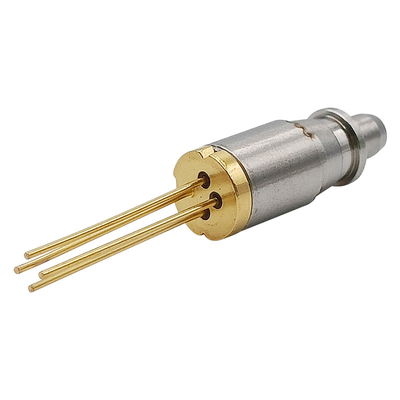

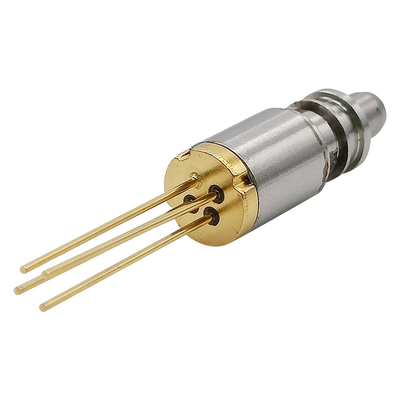

토사 패키지 시리즈 :
핀 할당 :
