제품 상세 정보:
|
| 사고 방식: | 1270nm 내지 1610nm | 동작 전압: | 1.2V |
|---|---|---|---|
| 트래킹 에러: | -1.5 ~ 1.5 dB | 문턱 전류: | 8mA |
| 파이버 커플링 전원: | 1.5mW | 모니터 전류: | 500uA |
| 강조하다: | CWDM 광학 소조립체,토사 광학 소조립체,1270nm 광학 소조립체 |
||
CWDM DFB LC 토사 1.25G 2.5G 10G 1270nm 내지 1610nm
기술 :
TOSA-Cxxxx-DFB-10G-LC 일련은 광섬유 통신 시스템을 위해 설계된 1550nm InGaAsP/InP MQW-DFB 레이저 다이오드 모듈입니다. 이러한 모듈은 이상적으로 절연체 통합된 내부로 155M부터 2.5G까지 쇼트 리치 응용, 자료 비율에 적합한 고온에 하한 전류와 고성능과 송신기 광학 서브 어셈블리입니다.
레이저 다이오드는 한 개의 -방식 섬유 조각인 인듐갈륨비소 모니터 PD로 통합된 φ5.6mm 동축 패키지와 φ1.25mm 물미와 광 커넥터를 위한 분할 슬리브 안으로 탑재됩니다. 그리고 우리는 또한 섬유 조각 커버의 2 접속구의 형태를 제공할 수 있습니다.
정보를 주문하는 것 : (표준 버전 *Note1)
| 부품 번호. | 연결기 타입 |
자료 비율 | 핀 타입 | 힘 | λ*Note2 (nm) |
절연체 |
| GTT-TOSA21BD1533G2 | 2 | 1.25G | LD-Pin-2 | 15 | 1330 | 듀얼 스테이지 |
| GTT-TOSA22BD2544G | 2 | 2.5G | LD-Pin-2 | 25 | 1440 | 싱글 스테이지 |
| GTT-TOSA22BD2555G2 | 2 | 2.5G | LD-Pin-2 | 25 | 1550 | 듀얼 스테이지 |
| GTT-TOSA22BD1561G | 2 | 2.5G | LD-Pin-2 | 15 | 1610 | 싱글 스테이지 |
*Note1 : 더 명령해서 정보는 미안하지만, 학명과 연락처 OSM 매출 라고 말합니다.
*Note2 : 상세한 CWDM 사고 방식을 위해 미안하지만, 다음 표 라고 말하세요.
절대 최대 정격
| 매개 변수 | 기호 | 평가 | 유닛 |
| 저장 온도 | 트스트그 | -40~+85 | Ｃ |
| 운용 케이스 온도 | 상부 | 0~+70 | Ｃ |
| 순방향 전류 (LD) | IFD | 150 | 마 |
| 역 전압 (LD) | 브르들 | 2 | Ｖ |
| 역 전압 (중양자를 포함하는 계의 pH에 상당하는술어) | 브르프 | 20 | Ｖ |
| 역류 (중양자를 포함하는 계의 pH에 상당하는술어) | IrP | 2 | 마 |
| 납땜 온도 (<10s> | 스템피 | 260 | Ｃ |
전기적이고 광학적 특성 :
(Pf=1.5mW, SMF(9.5/125um), Tc=+25' Ｃ, 달리 언급되지 않으면.)
| 매개 변수 | 기호 | 상태 | 민. | Typ. | 맥스. | 유닛 |
| 문턱 전류 | I번째 | CW | ― | 8 | 15 | 마 |
| 파이버 커플링 전원 | Pf | CW, If=Ith+20mA | 1 | 1.5 | 2.5 | mW |
| 동작 전압 | Vf | CW, Tc=0~+70 | ― | 1.2 | 1.6 | Ｖ |
| 경사 효율 | Se | CW, 평균 (Ith+20mA에게 I번째) | 0.05 | 0.14 | mW/mA | |
| 중심 파장 | λp | CW | (*3) | 별거 안 해 | ||
|
사고 방식 온도 계수 |
― | CW, Tc=0~+70' Ｃ | 0.1 | nm/C | ||
|
측면 모드 억제 비율 |
SSR | CW, Tc=0~+70 | 35 | 40 | dB | |
| 상승 시간 | tr |
Ib=Ith, 20-80%, Tc=0~+70 |
― | 0.05 | 나노 초 | |
| 강하 시간 | 트프 |
Ib=Ith, 80-20%, Tc=-40~+85' Ｃ |
― | 0.15 | 0.05 | 나노 초 |
| 트래킹 에러 | ΔPf |
Im은 (@Pf=0.16mW (25' Ｃ)을 잡습니다 CW, Tc=0~+70 |
-1.5 | ― | 1.5 | dB |
| 모니터 전류 | Im |
CW, VrP=5V, Tc=0~+70 |
100 | 500 | 900 | uA |
| 암전류를 모니터링하세요 | Id | VrP=5V | ― | ― | 10 | nA |
| 모니터 전기 용량 | Ｃ | VrP=5V, f=1MHz | ― | 10 | 20 | pF |
| 연결기 반복성 | ― | -1 | ― | 1 | dB | |
|
광학적 분리 |
― | 싱글 스테이지 | 30 |
dB |
||
| ― | 듀얼 스테이지 | 40 | ||||

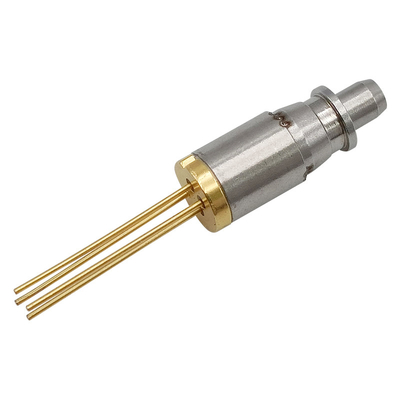

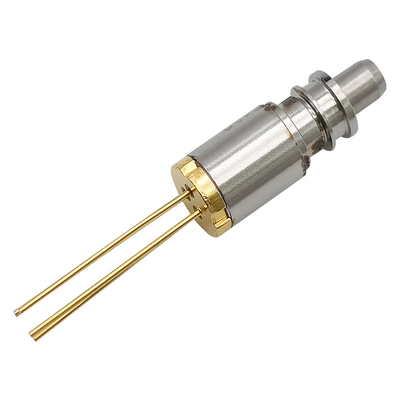

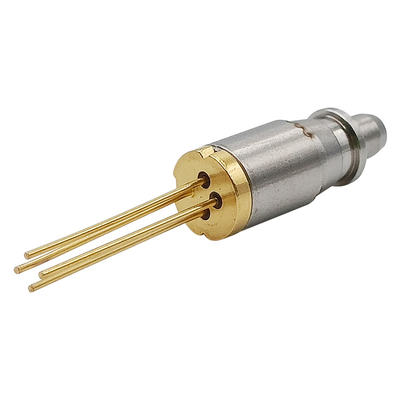

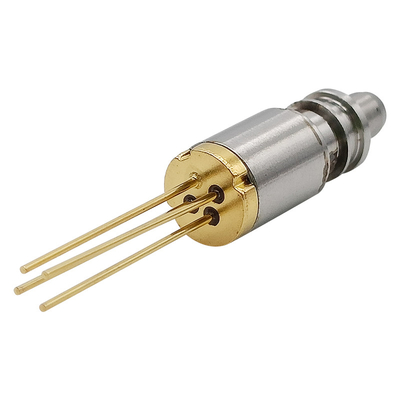

토사 패키지 시리즈 :
