제품 상세 정보:
|
| 상품 이름: | 10G 에폰 ONU PX30 보사 | LD / PT: | DFB+APD-TIA |
|---|---|---|---|
| 거리: | 20 킬로미터 | 자료 비율: | Tx1.25G/Rx10G |
| 사고 방식(NM): | 1310nm Tx/1577nm Rx | 작동 온도.(C): | 0 -75C / -40- 85C |
| 출력 전원 @25C: | >1.8mW | 민감도 @25C: | < -30dBm=""> |
| 키워드: | 10G 에폰 ONU, PX30 보사, SC 땋아 늘인 머리 | ||
| 강조하다: | 10G 에폰 ONU,에폰 ONU 보사,10G APD |
||

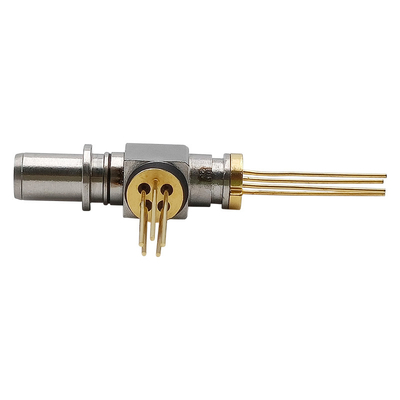

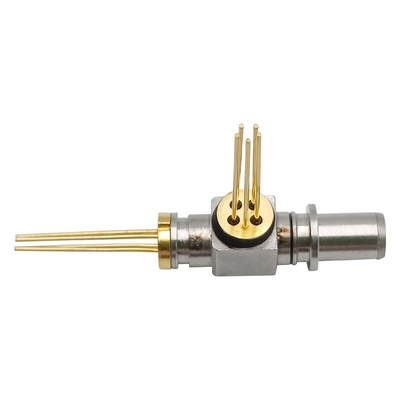

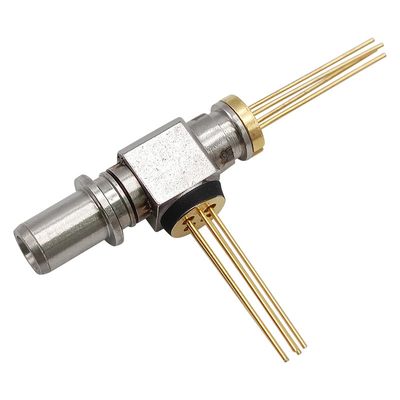

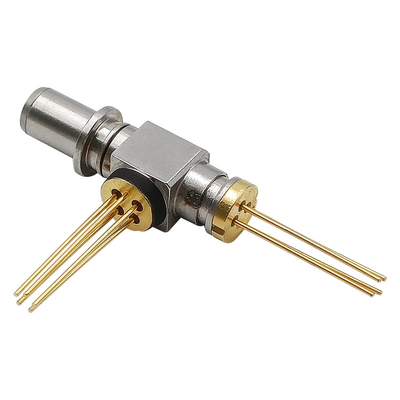

10GEPON ONU 보사 PRX30 비대칭적이 SC APC UPC 땋아 늘인 머리 TX 1310nm DFB 1.25G 1G RX 1577nm APD 10G 10.3125G FTTH FTTX
레이저 용접 계획을 채택하세요
시점이 적용을 가리킵니다
높은 광학적 분리
고감도 APD-TIA
작동 온도 : 0~75C 또는 -40~85C
플러그 접속식 SC 보사
GR - 468으로 순응합니다
절대 최대 정격 :
| 항목 | 기호 | 유닛 | 민 | 맥스 | 기록 |
| 저장 온도 | TSTG | Ｃ | -40 | +85 | |
| 작동 온도 (주변) | TOPR | Ｃ | 0 | +75 | |
| 공급 전압 | VCC | Ｖ | -0.5 | 4.5 | |
| 납땜 온도를 이끄세요 (Max10 sec) |
TS | Ｃ | --- | 260 | |
| 순방향 전류 (LD) | IFLD | 마 | --- | 150 | |
| 역 전압 (LD) | VRLD | Ｖ | --- | 2 | |
| 순방향 전류 (MPD) | IFMPD | 마 | --- | 2 | |
| 역 전압 (MPD) | VRMPD | Ｖ | --- | 20 | |
| 순방향 전류 (중양자를 포함하는 계의 pH에 상당하는술어) | IFPD | 마 | --- | 10 | |
| 역 전압 (중양자를 포함하는 계의 pH에 상당하는술어) | VRPD | Ｖ | --- | 20 |
송신기 전기 광학적 특성 (TC=25' Ｃ, CW)
| 항목 | 기호 | 시험 조건 | 민. | Typ. | 맥스. | 유닛 |
| 문턱 전류 | ITH | TC=25C | --- | -- | 15 | 마 |
| TC= 0~75C, | --- | -- | 40 | |||
| 순방향 전압 | VF | PF=PF (민), TC =25C | --- | --- | 1.5 | Ｖ |
| 광 출력 파워 | Pf | 25C세 CW, @ITH+20mA는 자유로와서 비틀립니다 | 1.8 | --- | --- | mW |
| 광 출력 파워 | Pf | CW, @ITH+20mA, 0~75C, | 1.1 | mW | ||
| 광 출력 파워 | Pf | 또는 고객 욕구에 따르면 | mW | |||
| 중심 파장 | λC | CW, TC=0~75C, TX ;1310nm | 1270 | 1310 | 1360 | 별거 안 해 |
| 모니터 전류 | IM | CW,Pf=Ith+20mA, VRMPD=1.5V, Tc=25C, |
100 | --- | 900 | uA |
| 광 궤환 손실 허용한도 | ORLT | 1270nm or1310nm에 시험됩니다 | --- | --- | 12 | dB |
| 트래킹 에러 | ΔPf/Pf | 0~75C, CW, Pf (Ith+20mA)@IM 유지 |
-1.5 | --- | +1.5 | dB |
수신기 전기 광학적 특성 (TC=25' Ｃ, Vcc=3.3V)
| 항목 | 기호 | 시험 조건 | 민. | Typ. | 맥스. | 유닛 |
| 공급전류 | ICC | TO 선택에 따르면, 더 레인지는 다를 것입니다 | --- | --- | --- | 마 |
| 가동 파장 | λ | RX :1577nm | 1575 | 1577 | 1580 | 별거 안 해 |
| 포화출력 | PSAT | Tc=0~75C, (10.3125Gbps에 시험을 받으십시요 PRBS31 ER=6dB BER<10e-3> |
-8 | --- | --- | 데이터 베이스 관리 프로그램 |
| 민감도 | Sen | Tc=0~75C, (10.31252Gbps PRBS31 ER=6dB에 시험을 받으십시요 BER<10e-3> |
--- | -30 | 데이터 베이스 관리 프로그램 | |
| 광 궤환 손실 | ORL | λ=1577nm | 20 | --- | --- | dB |
| 광학적 교차 장애 | XTALK | 1270nm/1577nm 또는 1310nm/1577nm |
40 | --- | dB |
차원 개요
