제품 상세 정보:
|
| 상품 이름: | 상품 이름 | LD / PT: | DFB+APD-TIA |
|---|---|---|---|
| 거리: | 20 킬로미터 | 자료 비율: | Tx10G/Rx10G |
| 사고 방식(NM): | 1270nm Tx/1577nm Rx | 작동 온도.(C): | -40- 85C |
| 출력 전원 @25C: | 2.5 - 6.0 mW | 민감도 @25C: | < -30dBm=""> |
| 키워드: | XGXPON ONU 보사, DFB / APD SC, 자동 위상 조정 / UPC 땋아 늘인 머리 | ||
| 강조하다: | XGSPON ONU 보사,XGSPON ONU 땋아 늘인 머리,SC 땋아 늘인 머리 20 킬로미터 |
||

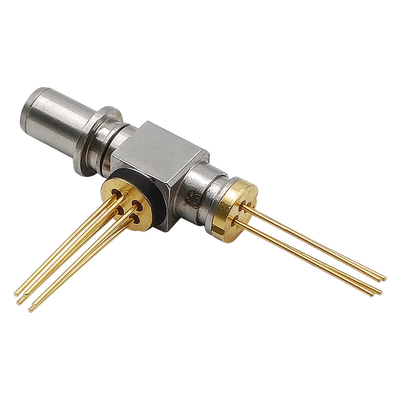

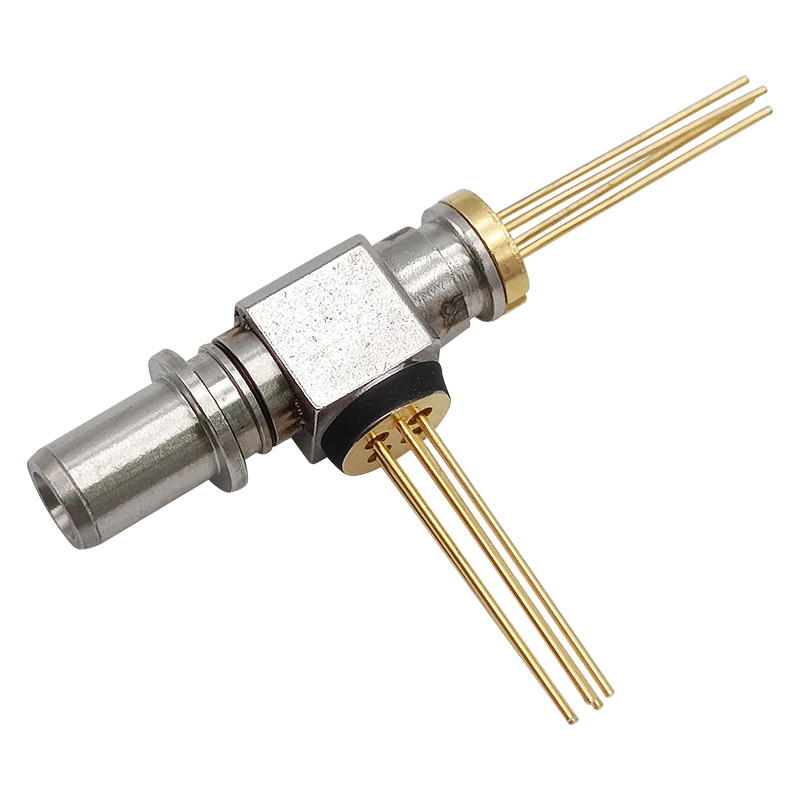

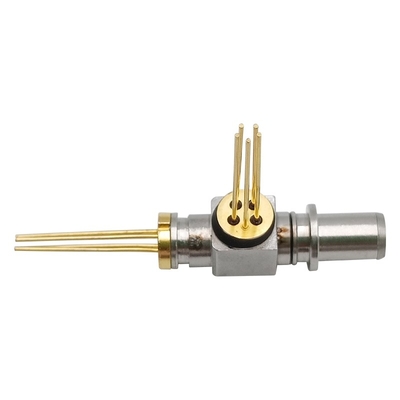

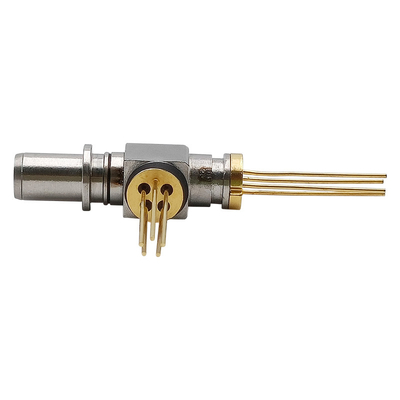

XGSPON ONU 보사 SC APC UPC 땋아 늘인 머리 수용부 TX 1270nm 9.953G 10G DFB RX 1577nm APD 9.953G 10G FTTH FTTX
특징
기술
절대 최대 정격 (그렇지 않았다면 주목되지 않는다면, Tc=25±3C)
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | ||||||||||||||
| 저장 온도 | 트스트그 | -40 | 85 | Ｃ | ||||||||||||||
| 운용 케이스 온도 | 상부 | -40 | 85 | Ｃ | ||||||||||||||
| 반대 전압(ld) | VRL | --- | 2 | Ｖ | ||||||||||||||
| 반대 전압(MPD) | 해군 의용 예비 장교 훈장 | --- | 15 | Ｖ | ||||||||||||||
| 광다이오드 포워드 경향(MPD) | IFD | --- | 10 | 마 | ||||||||||||||
| 앞으로 경향(ld) | IFL | --- | 150 | 마 | ||||||||||||||
| 납땜 (Temperature)/(Time)를 이끄세요 | --- | --- | 260/10 | C/Sec | ||||||||||||||
| 매개 변수 | 기호 | 민. | Typ. | 맥스. | 유닛 | 기록 | ||||||||||||
| 출력 광 파워 | Pf | 2.5 | --- | 6.0 | mW | CW, Iop= Ith+20mA, | ||||||||||||
| 문턱 전류 | I번째 | --- | 8 | 15 | 마 | CW, Tc=25C | ||||||||||||
| --- | --- | 45 | 마 | CW, Tc=-40~85C | ||||||||||||||
| 중심 파장 | λc | 1260 | 1270 | 1280 | 별거 안 해 | CW, Iop=Ith+20mA Tc=-40~85C |
||||||||||||
| 측면 모드 억제 비율 |
SMSR | 35 | --- | --- | dB | CW, Pop=Ith+20mA | ||||||||||||
| 스펙트럼 너비 (-20dB) | △λ | --- | --- | 1.0 | 별거 안 해 | CW, Pop=Ith+20mA | ||||||||||||
| 동작 전압 | 브이오피 | --- | 1.2 | 1.7 | Ｖ | CW, Iop=Ith+20mA | ||||||||||||
| 모니터 전류 | 아이몬 | 0.1 | --- | 1.0 | 마 | DC, Iop=Ith+20mA, | ||||||||||||
| 상승 / 강하 시간 | Tr / 트프 | --- | --- | 50 | 추신 | 20%-80% | ||||||||||||
| 암전류를 모니터링하세요 | Id | --- | --- | 100 | nA | Vrd=5V | ||||||||||||
| PD 전기 용량 | Ct | --- | 5 | 7 | pF | Vrd=5V@1MHz | ||||||||||||
| 트래킹 에러 | TE | -1.5 | --- | 1.5 | dB | APC, -40C/+25C, +25C/+85C |
||||||||||||
| 매개 변수 | 기호 | 민. | Typ. | 맥스. | 유닛 | 상태 | ||||||||||||
| 작동 파장 | λ | 1575 | 1577 | 1580 | 별거 안 해 | Tc=-40C 내지 85C | ||||||||||||
| 공급 전압 | 프크크 | 3.0 | 3.3 | 3.6 | Ｖ | Tc=-40C 내지 85C | ||||||||||||
| 통신 공업회 공급전류 | Icc | --- | 27 | 45 | 마 | Vcc=3.3V | ||||||||||||
| 민감도 | Sen | --- | --- | -30 | 데이터 베이스 관리 프로그램 | λ=1577nm, 9.95Gbps PRBS=2^31-1, ER≥ 8dB,BER≤10-3, Vbr-3V, CW |
||||||||||||
| 항복 전압 | 프브르 | 25 | 33 | 45 | Ｖ | I=10uA | ||||||||||||
| 과부하 전력 | Pol | -7 | --- | --- | 데이터 베이스 관리 프로그램 | λ=1577nm, 9.95Gbps PRBS=2^31-1, ER≥ 8dB,BER≤10-3, Vbr-3V, CW |
||||||||||||
| 광 궤환 손실 | ORL | --- | --- | -20 | dB | λ=1577nm | ||||||||||||
| 광학적 교차 장애로부터 내부 레이저 |
엑스옵트 | --- | --- | -40 | dB | 1270nm/1577nm | ||||||||||||
| 암전류 | Id | --- | --- | 100 | nA | TC =25C | ||||||||||||
| Rx 필터 specification@1260\~1560nm |
차단 | 35 | dB | 1260~1560nm | ||||||||||||||
| Rx 필터 specification@1595\~1660nm |
차단 | 35 | --- | --- | dB | 1595~1660nm | ||||||||||||
| Rx 필터 specification@1575\~1580nm |
차단 | --- | --- | 0.35 | dB |
1575~1580nm |
||||||||||||
