제품 상세 정보:
|
| 상품 이름: | GEPON ONU 보사 PX20 | 패키지: | DFB +PIN-TIA |
|---|---|---|---|
| 거리: | 20 킬로미터 | 자료 비율(gbp): | 2.5G/1.25G |
| 사고 방식: | TX1310nm/RX1490nm | 작동 온도.(C): | -20~85C |
| 출력 전원 @25C: | 1.6 - 3.5mW | 민감도 @25C: | < -29=""> |
| 키워드: | GEPON ONU 보사, SC UPC APC 땋아 늘인 머리 | ||
| 강조하다: | PX20 GEPON ONU,보사 GEPON ONU,SC UPC 땋아 늘인 머리 |
||

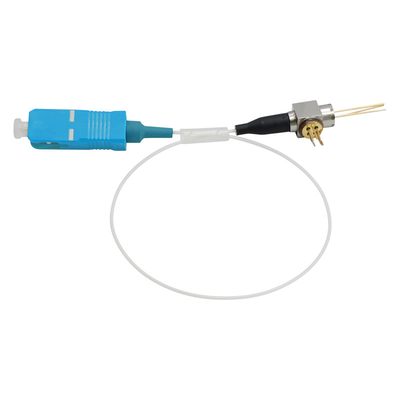

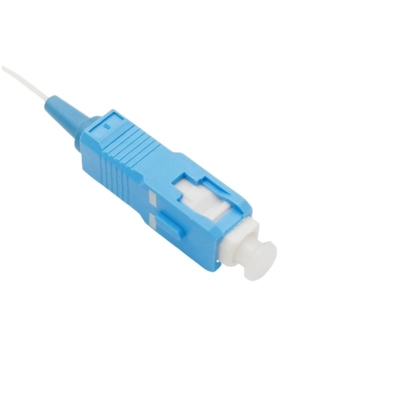

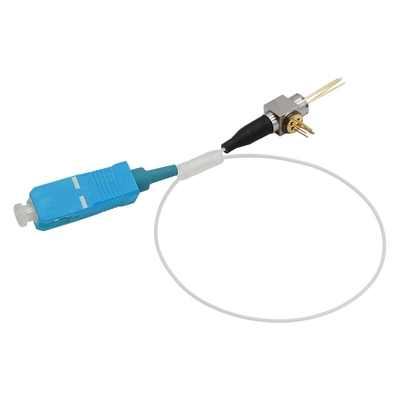

GEPON ONU 보사 PX20 SC UPC APC 땋아 늘인 머리 수용부 TX 1310nm FP RX 1490nm 핀 1.25G 1G FTTH FTTX
기술

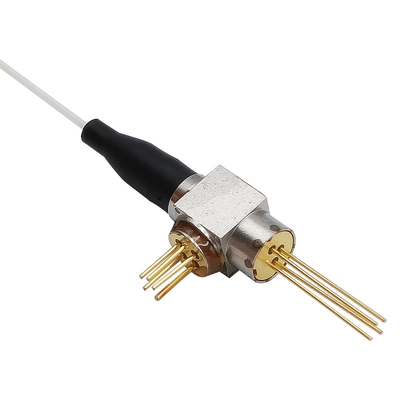

이 보사는 1310nm 송신기와 수신기 1490nm명을 이용하여 단일 파이버에 고성능 광학 서브 어셈블리입니다.
송신기 섹션은 벌스트 모드 활동을 지지하는 다중 양자 우물 1310nm DFB레이저를 사용합니다. 수신기 섹션은 장파장 핀다이오드와 2.5Gbps 최고 트랜스임피던스 증폭기에 구축된 티오-캔을 사용합니다.
절대 최대 정격
| 항목 | 유닛 | 민 | 맥스 | 기록 |
| LD를 위한 순방향 전류 | 마 | -- | 120 | |
| LD를 위한 역 전압 | Ｖ | -- | 2 | |
| MPD를 위한 순방향 전류 | 마 | -- | 2 | |
| MPD를 위한 역 전압 | Ｖ | -- | 15 | |
| Rx를 위한 광학력 | 데이터 베이스 관리 프로그램 | 5 | -- | |
| APD 순방향 전류 | 마 | -- | 2 | |
| APD 역류 | 마 | -- | 3 | |
| APD 역 전압 | Ｖ | 프브르 | ||
| 통신 공업회 공급 전압 | Ｖ | -0.4 | 4 | |
| 작동 온도 | 'Ｃ | -5 | 75 | |
| 저장 온도 | 'Ｃ | -40 | 85 | |
| 저장 상대 습도 | % | -- | 85 | |
| 솔더 리플로우 온도 | 'Ｃ | -- | 260 | (*1) |
(*1) : (*1) : 철에 의한 납땜과 10 리드에서 두 번째는을 위해
송신기 전기 광학적 특성 (TC=25' Ｃ, CW)
| 항목 | 기호 | 시험 조건 | 민. | Typ. | 맥스. | 유닛 |
| 문턱 전류 | I번째 | Tc=25' Ｃ | -- | 10 | 15 | 마 |
| Tc=-5~75' Ｃ | 1 | -- | 50 | 마 | ||
| 광 출력 파워 (*2) | Pf | If=Ith+20mA, Tc=25' Ｃ | 1.6 | -- | 3.5 | mW |
| If=Ith+20mA, Tc=-5~ 75' Ｃ | 1.0 | -- | -- | mW | ||
| 경사 효율 | η | If=Ith+20mA, Tc=25' Ｃ | 0.08 | -- | 0.175 | mW/mA |
| If=Ith+20mA, Tc=-5~ 75' Ｃ | 0.05 | -- | -- | mW/mA | ||
| 순방향 전류 | 조건 | Pf=2.5mW, Tc=-5~75' Ｃ | -- | -- | 70 | 마 |
| 순방향 전압 | Vf | If=Ith+20mA | -- | 1.1 | 1.5 | Ｖ |
| 상승 / 강하 시간 | tr / 트프 | 20%~80% | -- | 0.1 | 0.2 | 나노 초 |
| 중심 파장 | lc | If=Ith+20mA, Tc=25' Ｃ | 1300 | 1310 | 1320 | 별거 안 해 |
| If=Ith+20mA, Tc=-5~75' Ｃ | 1290 | -- | 1330 | 별거 안 해 | ||
| 스펙트럼 너비 (RMS) | Dl | If=Ith+20mA, Tc=-5~75' Ｃ | -- | 0.32 | 1.0 | 별거 안 해 |
| 인접 모드 억제율 | SMSR | If=Ith+20mA, Tc=-5~75' Ｃ | 30 | -- | -- | dB |
| 모니터 전류 | Im | If=Ith+20mA, Tc=-5~75' Ｃ | 100 | -- | 1000 | 마 |
| 암전류를 모니터링하세요 | Id | Vrp=5V | -- | -- | 100 | nA |
| 모니터 전기 용량 | Ｃ | Vrp=5V, f=1MHz | 4 | -- | 15 | pF |
| 트래킹 에러 (*3) | TE | Tc=-5~ 75' Ｃ | -1.5 | -- | 1.5 | dB |
(*2) : (*2) : 9/125 밀리미터 SMF로 발진됩니다
(*3) : (*3) : 수요 가능 변경 =10x 로그 (Pf (Tc) /Pf (25' Ｃ))Im 유지 (@Pf=2mW, 25' Ｃ)
수신기 전기 광학적 특성 (TC=25' Ｃ, Vcc=3.3V)
| 항목 | 기호 | 시험 조건 | 민. | Typ. | 맥스. | 유닛 | ||||||
| 공급 전압 | 프크크 | 3.0 | 3.3 | 3.6 | Ｖ | |||||||
| 공급전류 | Icc | 무부하 | -- | 20 | 24 | 마 | ||||||
| 작동 파장 | Ｌ | Tc=-5~75' Ｃ | 1480 | -- | 1500 | 별거 안 해 | ||||||
| 민감도 | Sen | 2.5Gbps, PRBS23, ER=10dB, BER=10E-10, RL=50Ω, 비제로 복귀 | -- | -- | -29.5 | 데이터 베이스 관리 프로그램 | ||||||
| 과부담 | OL | -7.0 | -- | -- | 데이터 베이스 관리 프로그램 | |||||||
| 출력 임피던스 | 떠들썩한 군중 | 단일 단부 | 40 | -- | 60 | Ω | ||||||
| 차동출력전압 | 프피피 | 100Ω 차이 로드, 2.5Gbps | -- | -- | 1000 | mV | ||||||
| 암전류 | Id | Vcc=3.3V, 어떤 입력 | -- | -- | 150 | nA | ||||||
| 광 궤환 손실 | ORL1310 | 1310nm | -- | -- | -15 | dB | ||||||
| ORL1490 | 1490nm | -- | -- | -20 | dB | |||||||
| 광학적 교차 장애 | X-이야기 | 1310nm/1490nm | -- | -- | -47 | dB | ||||||
| 외부 소스와 광학적 분리 | ISO1 | l=1441~1450nm | 25 | -- | -- | dB | ||||||
| l=1530~1539nm | ||||||||||||
| ISO2 | l=1260~1440nm | 35 | -- | -- | dB | |||||||
| l=1540~1625nm | ||||||||||||
| 매개 변수 | 기호 | 민. | Typ. | 맥스. | 유닛 | 기록 | ||||||
| 모드 필드 직경 | 8 | 9 | 10 | 밀리미터 | ||||||||
| 글래딩 지름 | 123 | 125 | 127 | 밀리미터 | ||||||||
| 섬유 매크로 굴곡 손실 | 0.05 | dB | 반지름 16 밀리미터 | |||||||||
| 광학 접속삽입손 | -- | -- | 0.4 | dB | SC / UPC 연결기 | |||||||
| 섬유 굴곡 반경 | 25 | -- | -- | 밀리미터 | ||||||||
| 파이버 직경 | 0.8 | 0.9 | 1.0 | 밀리미터 | ||||||||
| 화이버 길이 | 210 | -- | 250 | 밀리미터 | Ｌ | |||||||
| 섬유 작동 온도 | 75 | -- | -- | 'Ｃ | ||||||||
| 힘을 LD 집회에게 들이대세요 | 30 | -- | -- | 크그더블유 | ||||||||
| 힘을 APD 집회에게 들이대세요 | 15 | -- | -- | 크그더블유 | ||||||||
| XY 용접 위의 전단 강도 | 30 | -- | -- | 크그더블유 | ||||||||
| 파이버 피그테일에 힘을 팽팽하게 하세요 | 10 | -- | -- | 엔 | ||||||||
(*4) : (*4) : IPC-8497-1과 커넥터 섬유 단부면 협정
차원 개요
