제품 상세 정보:
|
| 상품 이름: | GPON ONU 보사 | 패키지: | DFB+APD-TIA |
|---|---|---|---|
| 거리: | 20 킬로미터 | 자료 비율(gbp): | Tx 1.244Gbps/Rx2.488Gbps |
| 사고 방식(NM): | TX1310nm/RX1490nm | 작동 온도.(C): | 0- 75C /-40~85C |
| 출력 전원 @25C: | >1.8mW | 민감도 @25C: | < -31dBm=""> |
| 키워드: | GPON ONU 보사, DFB APD, SC APC 땋아 늘인 머리 | ||
| 강조하다: | APC UPC 땋아 늘인 머리,1.244G UPC 땋아 늘인 머리,1310nm GPON ONU |
||

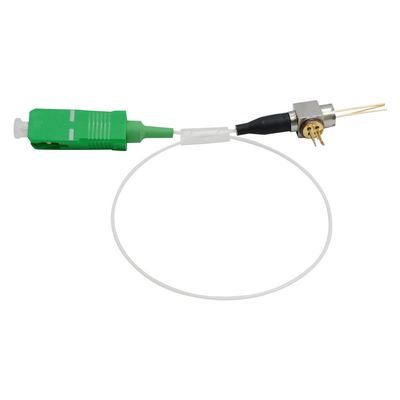

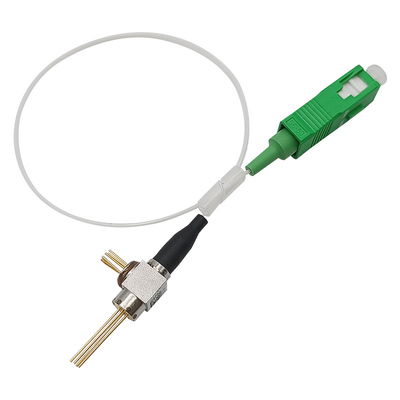

FTTH FTTX를 위한 GPON ONU 보사 클래스 B+ SC APC UPC 땋아 늘인 머리 수용부 TX 1310nm DFB 1.244G RX 1490nm APD 2.488G
레이저 용접 계획을 채택하세요
시점이 적용을 가리킵니다
높은 광학적 분리
고감도 APD-TIA
작동 온도 : 0~75C 또는 -40~85C

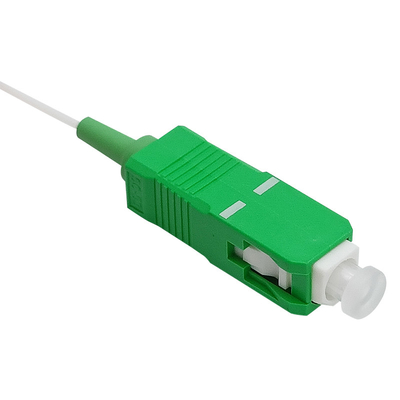

플러그 접속식 SC 보사
GR - 468으로 순응합니다
기술

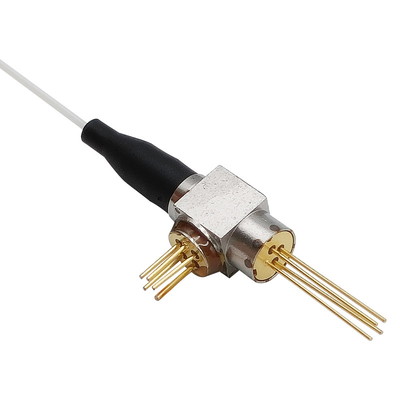

SC 땋아 늘인 머리와 기가옵투의 GPON ONU 보사는 GPON ONU 앱에 적합한 양방향이 트랜시버 장치입니다. 장치는 송신기, 수신기, WDM 필터와 단일모드 파이버 피그테일로 구성됩니다 . 송신기 섹션은 모니터 광 검출기와 비냉각 1310nm DFB레이저를 사용합니다, 수신기 섹션이 최고 통신 공업회와 1490nm 콘티누에-모드 APD 수신기를 이용합니다.
절대 최대 정격
| 항목 | 기호 | 유닛 | 민 | 맥스 | 기록 |
| 운용 케이스 온도 (경우) |
TOPR | Ｃ | 0 | 75 | |
| 저장 온도 | TSTG | Ｃ | -40 | 85 | |
| 저장과 작동 습도 | % | 85 | |||
| 납땜 온도를 이끄세요 | TS | Ｃ | 260 | ||
| 광 출력 파워 | 데이터 베이스 관리 프로그램 | 5 | |||
| 순방향 전류 (LD) | IFLD | 마 | 150 | ||
| 역 전압 (LD) | VRLD | Ｖ | 2 | ||
| MPD 순방향 전류 | IFMPD | 마 | 2 | ||
| MPD 역 전압 | VRMPD | Ｖ | 20 |
송신기 전기 광학적 특성 (TC=25' Ｃ, CW)
| 항목 | 기호 | 시험 조건 | 민. | Typ. | 맥스. | 유닛 |
| 문턱 전류 | ITH | TC=25C | --- | -- | 12 | 마 |
| TC= 0 ~ 70C | --- | -- | 40 | |||
| 순방향 전압 | VF | PF=PF (민), TC =25C | --- | --- | 1.9 | Ｖ |
| 광 출력 파워 (계층 B+) | Pf | CW, @ITH+20mA, 25C | 1.8 | --- | --- | mW |
| 광 출력 파워 (계층 B+) | Pf | CW, @ITH+20mA, 0~75C | 1 | --- | --- | mW |
| 광 출력 파워 (계층 C+) | Pf | 25C세 CW, @ITH+20mA는 자유로와서 비틀립니다 | 2.4 | --- | --- | mW |
| 광 출력 파워 (계층 C+) | Pf | CW, @ITH+20mA, 0~75C | 1.5 | mW | ||
| 광 출력 파워 (계층 C++) | Pf | 25C세 CW, @ITH+20mA는 자유로와서 비틀립니다 | 3.0 | --- | mW | |
| 광 출력 포우 Ｒ (클래스 C++) | Pf | CW, @ITH+20mA, 0~75C | 1.8 | mW | ||
| 중심 파장 | λC | CW, TC=0~75C, TX ;1490nm | 1470 | 1490 | 1510 | 별거 안 해 |
| 모니터 전류 | IM | CW,Pf=Ith+20mA | 100 | --- | 900 | uA |
| 트래킹 에러 | ΔPf/Pf | 0~75C, CW, Pf (Ith+20mA)@IM 유지 | -1.5 | --- | +1.5 | dB |
수신기 전기 광학적 특성 (TC=25' Ｃ, Vcc=3.3V)
| 항목 | 기호 | 시험 조건 | 민. | Typ. | 맥스. | 유닛 |
| 공급전류 | ICC | 더 레인지는 TO 선택에 따라 다를 것입니다 | --- | --- | --- | 마 |
| 가동 파장 | λ | RX :1310nm | 1290 | 1310 | 1330 | 별거 안 해 |
| 포화출력 PIN-TIA | PSAT | 1.25Gbps, PRBS23 BER=10-10,λ=1310nm |
--- | --- | --- | 데이터 베이스 관리 프로그램 |
| 민감도 | Sen | 1.25Gbps, PRBS23 BER=10-10,λ=1310nm |
--- | -31 | 데이터 베이스 관리 프로그램 | |
| 광 궤환 손실 | ORL | -7 | --- | --- | dB | |
| 광학적 교차 장애 | XTALK | --- | --- | -45 | dB |
차원 개요
특징
상용 : -5' C~70' Ｃ
인더스트리얼 : -40' C~85' Ｃ
애플리케이션
표준
