제품 상세 정보:
|
| 속도: | 10Gbps | 사고 방식: | TX1490nm/RX1550nm |
|---|---|---|---|
| 광 커넥터: | LC / SC 수용부 | 송신기 타입: | EML |
| 수신기 유형: | APD | 민감도: | <-25> |
| 과부담: | >-6dBm | 키워드: | 10Gbps 보사 T1490nm, 10G 보사 EML APD |
| 강조하다: | APD 광학 소조립체,EML 광학 소조립체,10Gbps 광학 소조립체 |
||

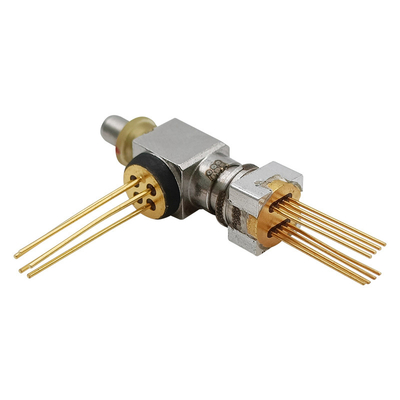

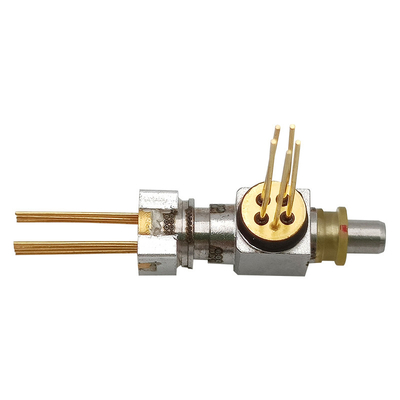

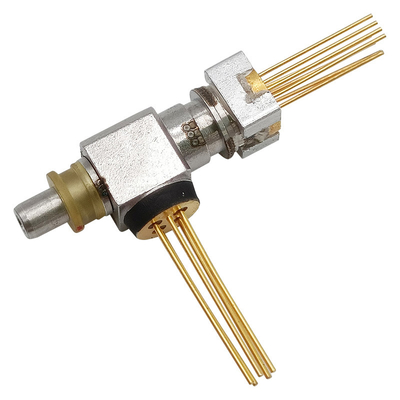

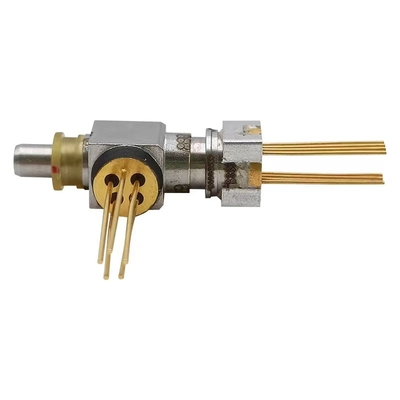

10Gbps WDM 보사 TX1490nm EML/RX1550nm APD LC SC 양방향이 광학 서브 어셈블리
기술
최고 10Gbps까지 자료 비율을 지원하면서, GIGAOPTO의 BOSA-T1490EML-R1550APD-10G-LC-REC은 데이터 통신을 위해 설계됩니다. 송신기 측은 1490nm EML 레이저를 사용합니다. 수신부는 통신 공업회와 1550nm APD를 사용합니다.
절대 최대 정격 (Tc=25C)
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 |
| 역 전압 (LD) | VRL | --- | 2 | Ｖ |
| 순방향 전류 (LD) | IFL | --- | 150 | 마 |
| 순방향 전류 (MPD) | IFD | --- | 10 | 마 |
| 운용 케이스 온도 | 상부 | 0 | 75 | Ｃ |
| 저장 온도 | TSTG | -40 | +85 | Ｃ |
| 납땜 (Temperature)/(Time)를 이끄세요 | --- | --- | 260/10 | C/Sec |
| NTC 경향 | INTC | 5 | Ｖ | |
| NTC 전압 | VNTC | 2 | 마 | |
| TEC 경향 | ITEC | -0.96 | 0.96 | A |
| TEC 전압 | VTEC | -1.29 | -1.29 | Ｖ |
| 저항 (표준 10KΩ@25C | R번째 | 9.5 | 10.5 | KΩ |
| R번째의 B상수 | 비 | 3800 | 4000 | Ｋ |
광학적이 & 전기 특성
| 매개 변수 | 기호 | 민. | Typ. | 맥스. | 유닛 | 시험 조건 |
| 송신기 (TC=25±3C) | ||||||
| 문턱 전류 | I번째 | --- | --- | 20 | 마 | CW |
| 레이저 세트 온도 | 트드 | 40 | 45 | 50 | Ｃ | |
| 출력 광 파워 | Pf | 2.8 | --- | --- | mW |
CW, Iop= 60 마, Tld= 45C,VEA=0V |
| 동작 전압 | 브이오피 | --- | 1.2 | 1.8 | Ｖ | Iop= 60 mA,Tld= 45C |
| 중심 파장 | λc | 1470 | 1490 | 1510 | 별거 안 해 |
Iop= 60 mA,Tld= 45C, VEA=0V |
| 모니터 전류 | 아이몬 | 50 | --- | 1500 | μA | Iop= 60 mA,Tld= 45C |
| SMSR | --- | 35 | --- | --- | dB |
op= 60 mA,Tld= 45C, VEA=0V |
| 트래킹 에러 (CW) | TE | -1.0 | --- | 1.0 | dB | 0C/+45C, +45C/+75C |
| 수신기 (TC=25±3C) | ||||||
| 공급 전압 | VCC | 2.97 | 3.3 | 3.6 | Ｖ | |
| 항복 전압 | VBR | 27 | 33 | 45 | Ｖ | Id=10μA, 떨어져서 프크크 |
| 공급전류 | Icc | --- | 27 | 43 | 마 | DC |
| 광 파장 | λ | 1530 | 1550 | 1570 | 별거 안 해 | |
| 민감도 | Sen | --- | --- | -25.5 | 데이터 베이스 관리 프로그램 |
λ=1550nm, PRBS=2^31-1, BER=10-10,ER=10dB,@10Gbps |
| 포화출력 | 프스아트 | -6 | --- | --- | 데이터 베이스 관리 프로그램 | |
특징
상용 : 0' C~70' Ｃ
인더스트리얼 : -40' C~85' Ｃ
애플리케이션
표준
개요 그림 (유닛 : 밀리미터)
