제품 상세 정보:
|
| 속도: | 10Gb/s | 사고 방식: | Tx1330nm/Rx1270nm |
|---|---|---|---|
| 인터페이스: | LC / SC 수용부 | 레이저 유형: | DFB |
| PD는 타이핑합니다: | 핀 | 민감도: | >-16dBm |
| 광 출력 파워: | 0.8 1.6mW에 | 키워드: | 10G T1330nm R1270nm 보사, DFB 1270nm은 고정합니다 |
| 강조하다: | 10Gbps 광학 소조립체,WDM 광학 소조립체,TX1330nm LC SC |
||

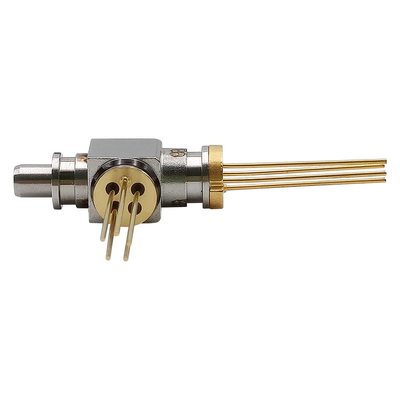

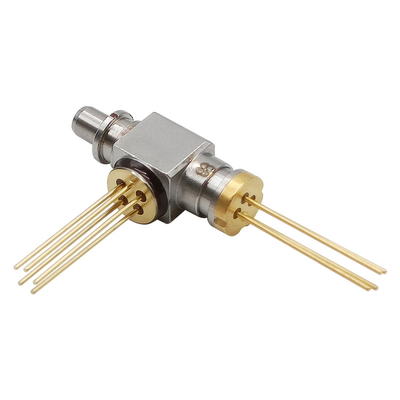

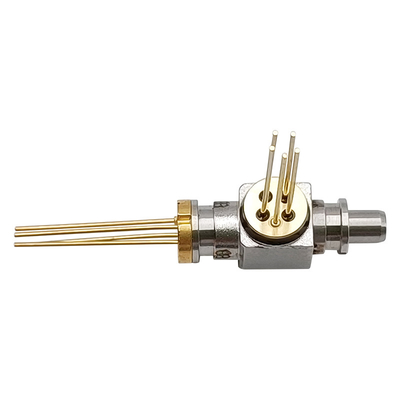

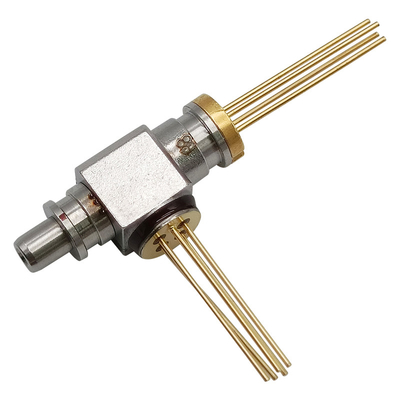

보사 10Gbps WDM TX1330nm DFB/RX1270nm 핀 LC SC 양방향이 광학 서브 어셈블리
기술
GIGAOPTO의 BOSA-T1330DFB-R1270PIN-10G-LC-REC은 데이터 통신을 위해 설계됩니다. 송신기 측은 1330nm DFB레이저를 사용합니다. 수신부는 통신 공업회와 1270nm 핀을 사용합니다. WDM 필터는 1270nm 입력 광 and1330 nm 출력 광을 분리할 수 있습니다.
절대 최대 정격 (그렇지 않았다면 주목되지 않는다면, Tc=25C)
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 |
| 역 전압 (LD) | VRL | --- | 2 | Ｖ |
| 역 전압 (MPD) | 해군 의용 예비 장교 훈장 | --- | 15 | Ｖ |
| 순방향 전류 (MPD) | IFD | --- | 2 | 마 |
| 통신 공업회 동작 전압 | VCC | 3.0 | 3.6 | Ｖ |
| 운용 케이스 온도 | 상부 | -40 | +85 | Ｃ |
| 저장 온도 | TSTG | -40 | +85 | Ｃ |
| 납땜 온도 (최대 10 초)을 이끄세요 | TS | --- | 260 | Ｃ |
| LD 티오-캔 당기는 힘 | --- | 30 | --- | 크그프 |
| PD 티오-캔 당기는 힘 | --- | 15 | --- | 크그프 |
| 합성 힘 | --- | 30 | --- | 크그프 |
| ESD | 500 | --- | --- | --- |
광학적이고 전기 특성
| 매개 변수 | 기호 | 민. | Typ. | 맥스. | 유닛 | 시험 조건 |
| 송신기 (TC=25±3C) | ||||||
| 문턱 전류 | I번째 | --- | 8 | 15 | 마 | CW, TC=25C |
| --- | --- | 30 | CW, TC=85C | |||
| 광 출력 파워 | Pf | 0.8 | --- | 1.6 | mW | CW, Iop=35mA, Tc=25C |
| 동작 전압 | 브이오피 | --- | 1.2 | 1.6 | Ｖ | CW, Iop=Ith+20mA |
| 상승 / 강하 시간 | Tr /Tf | --- | --- | 120 | 추신 |
PF=5.0mW, 소광비 >10dB, 필터 없이, 20%-80% |
| 중심 파장 | λ | 1320 | 1330 | 1340 | 별거 안 해 | Iop=30mA, Tc=25C |
| 스펙트럼 너비 (-20dB) | Δλ | --- | --- | 1 | 별거 안 해 |
Iop= 30mA, TC=-40C~85C |
| 모니터 전류 | Im | 100 | --- | 1000 | μA | CW, Iop= 35mA |
| SMSR | --- | 30 | 35 | --- | dB |
Iop=30mA, TC=-40C~85C |
| 암전류를 모니터링하세요 | Id | --- | --- | 100 | nA | Vrd=5V |
| PD 전기 용량 | Ｃ | --- | 3 | 10 | pF | Vrd=5V@f=1MHz |
| 트래킹 에러 (CW) | TE | -1.5 | --- | 1.5 | dB |
CW, -40C/+85C, 현재인 모니터는 잡습니다 Iop=35mA |
| 수신기 (TC=25±3C) | ||||||
| 공급 전압 | VCC | 3.0 | 3.3 | 3.6 | Ｖ | CW |
| 공급전류 | Icc | 15 | 27 | 39 | 마 | Vcc=3.3V |
| 광 파장 | λ | 1250 | 1270 | 1290 | 별거 안 해 | CW |
| 민감도 | Sen. | --- | --- | -16 | 데이터 베이스 관리 프로그램 |
λ=1270nm, PRBS=2^31-1, BER=10-12, ER=10dB, @10Gbps |
| 포화출력 | 프스아트 | 0 | --- | --- | 데이터 베이스 관리 프로그램 | |
| PD 반응도 | Ｒ | 0.7 | --- | --- | 실측 무게 | CW, λ=1270nm |
특징
애플리케이션
표준
개요 그림 (유닛 : 밀리미터)
