제품 상세 정보:
|
| 상품 이름: | XGPON / XGSPON 캄보 OLT 송수신기 | 애플리케이션: | XGPON & XGSPON |
|---|---|---|---|
| 자료 비율(gbp): | XGSPON-TX 9.953 RX9.953 RX 2.488, XGPON-TX 9.953 RX 2.488 | TX 사고 방식: | XGSPON-1577nm, XGPON-1490nm |
| RX 사고 방식: | XGSPON/XGPON-1270nm | 성분: | EML+APD |
| 보증: | 3-년 | 키워드: | XGPON과 XGSPON 캄보 OLT 송수신기 모듈 |
| 강조하다: | OLT SFP+ 송수신기,22PIN SFP+ 송수신기,화웨이 XGPON |
||

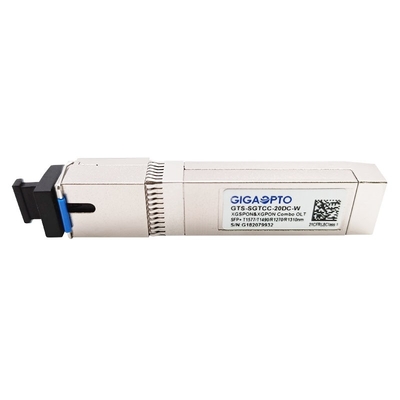

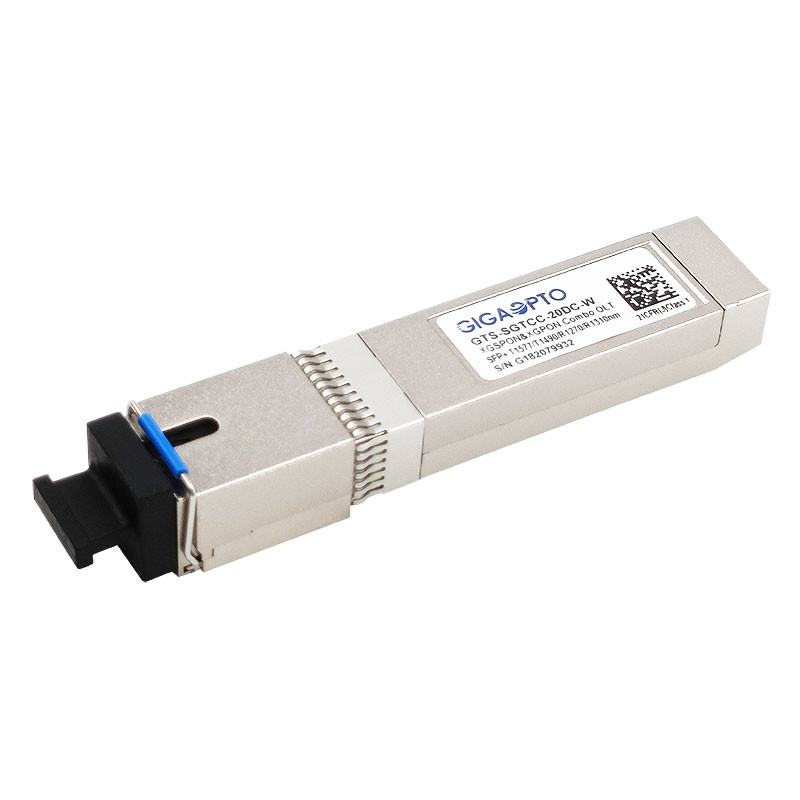

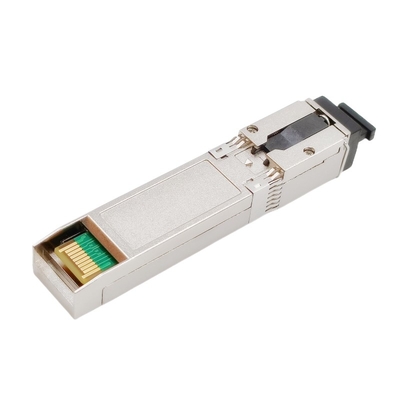

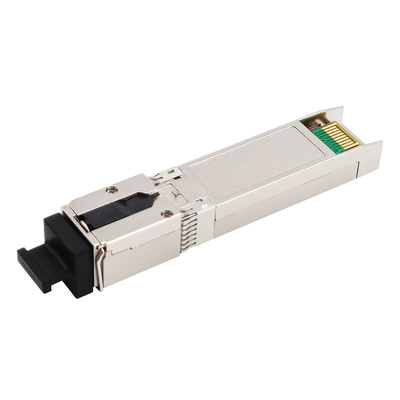

화웨이 XGPON과 XGSPON 캄보 OLT SFP+ 2x11 22PIN TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1270nm 2.488G 송수신기 모듈
기술
기가옵투의 GTS-SGTCC-20DC-W XGS-PON&XGPON/GPON 캄보 OLT는 GPON OLT B+와 XGSPON&XGPON OLT N1과 호환 가능합니다.
그것은 EML 레이저와 1577nm 10Gbps 연속 모드 송신기, APD-TIA와 1270nm 10Gbps/2.5Gbps 폭발 모드 수신기, DFB레이저와 1490nm 2.5Gbps 연속 모드 송신기와 APD-TIA와 1310nm 1.25G 폭발 모드 수신기로 구성됩니다. 0에서부터 70' Ｃ까지 BIDI SC / UPC Receptacle.Its 일반온도범위를 이용하여, 그것은 SFP+ 형태인자입니다.
특징
운전과 저장 조건
| 매개 변수 | 유닛 | 민. | 전형적입니다 | 맥스. |
| 저장 온도 | 'Ｃ | -40 | 85 | |
| 운용 케이스 임시 | 'Ｃ | 0 | 70 | |
| 저장 습도 | % | 5 | 90 | |
| 상대 습도를 운영하기 | % | 5 | 85 | |
| 전원 전압 | Ｖ | 3.135 | 3.3 | 3.465 |
| 소비 전력 | Ｗ | 2.8 | ||
| 수신기에 대한 손상 문턱치 | 데이터 베이스 관리 프로그램 | -3 | ||
| Tx 1577nm을 위한 비트율 | 그비피스 | 9.953 | ||
| Rx 1270nm을 위한 비트율 | 그비피스 | 2.488 | 9.953 | |
| Tx 1490nm을 위한 비트율 | 그비피스 | 2.488 | ||
| Rx 1310nm을 위한 비트율 | 그비피스 | 1.244 | ||
특성
모든 성능은 완전채굴 온도와 조건에 상세화됩니다.
| 매개 변수 | 유닛 | 민. | 전형적입니다 | 맥스. | |||
| XGSPON1577nm 9.953G 송신기 | |||||||
| TX 중심 파장 | 별거 안 해 | 1575 | 1577 | 1580 | |||
| 스펙트럼 폭 (-20dB) | 별거 안 해 | 1 | |||||
| 인접 모드 억제율 | dB | 30 | |||||
| XGSPON 평균은 전원에 착수했습니다 (N1 볼) |
데이터 베이스 관리 프로그램 | 2.5 | 5 | ||||
| XGSPON 평균은 전원에 착수했습니다 (N1 행말) |
데이터 베이스 관리 프로그램 | 2 | 5 | ||||
| 평균 론칭한 전력 (떨어져서 TX) | 데이터 베이스 관리 프로그램 | -39 | |||||
| 소광비 | dB | 8.2 | |||||
| 광 궤환 손실 허용한도 | dB | 15 | |||||
| XGSPON 송신기 20 킬로미터 섬유 분산 페널티 |
dB | 1 | |||||
| 송신기 마스크 (PRBS231-1@9.953G) |
국제 전기통신 규격 위원회 G.9807.1으로 순응합니다 | ||||||
| XGPON 1577nm 9.953G 송신기 | |||||||
| TX 중심 파장 | 별거 안 해 | 1575 | 1577 | 1580 | |||
| 스펙트럼 폭 (-20dB) | 별거 안 해 | 1 | |||||
| 인접 모드 억제율 | dB | 30 | |||||
| XGPON 평균은 전원에 착수했습니다 (N1 볼) |
데이터 베이스 관리 프로그램 | 2.5 | 6 | ||||
| XGPON 평균은 전원에 착수했습니다 | 데이터 베이스 관리 프로그램 | 2 | 6 | ||||
| (N1 행말) | |||||||
| 평균 론칭한 전력 (떨어져서 TX) | 데이터 베이스 관리 프로그램 | -39 | |||||
| 소광비 | dB | 8.2 | |||||
| 광 궤환 손실 허용한도 | dB | 15 | |||||
| XGPON 송신기 20 킬로미터 섬유 분산 페널티 |
dB | 0.5 | |||||
| 송신기 마스크 (PRBS231-1@9.953G) |
국제 전기통신 규격 위원회 G.987.2로 순응합니다 | ||||||
| XGSPON 1270nm 9.953G 수신기 | |||||||
| 사고 방식을 받으세요 | 별거 안 해 | 1260 | 1270 | 1280 | |||
| 민감도 (N1 볼) (PRBS231-1@9.953G, ER=8.2, BER<10- 3=""> |
데이터 베이스 관리 프로그램 | -26.5 | |||||
| 민감도 (N1 행말) (PRBS231-1@9.953G, ER=8.2, BER<10- 3=""> |
데이터 베이스 관리 프로그램 | -26 | |||||
| 과부담 (N1) | 데이터 베이스 관리 프로그램 | -4 | |||||
| 정착 시간 | 나노 초 | 100 | |||||
| SD는 수준을 주장합니다 | 데이터 베이스 관리 프로그램 | -29 | |||||
| SD 인가 해제 수준 | 데이터 베이스 관리 프로그램 | -45 | |||||
| SD 이력현상 | dB | 0.5 | 6 | ||||
| XGPON 1270nm 2.488G 수신기 | |||||||
| 사고 방식을 받으세요 | 별거 안 해 | 1260 | 1270 | 1280 | |||
| 민감도 (N1 볼) (PRBS223-1@2.488G, ER=8.2, BER<10- 4=""> |
데이터 베이스 관리 프로그램 | -28 | |||||
| 민감도 (N1 행말) (PRBS223-1@2.488G, ER=8.2, BER<10- 4=""> |
데이터 베이스 관리 프로그램 | -27.5 | |||||
| 과부담 (N1) | 데이터 베이스 관리 프로그램 | -6 | |||||
| SD는 수준을 주장합니다 | 데이터 베이스 관리 프로그램 | -29 | |||||
| SD 인가 해제 수준 | 데이터 베이스 관리 프로그램 | -45 | |||||
| SD 이력현상 | dB | 0.5 | 6 | ||||
| 매개 변수 | 유닛 | 민. | 전형적입니다 | 맥스. |
| GPON 1490nm 2.488G 송신기 | ||||
| TX 중심 파장 | 별거 안 해 | 1480 | 1490 | 1500 |
| 스펙트럼 폭 (-20dB) | 별거 안 해 | 1 | ||
| 인접 모드 억제율 | dB | 30 | ||
| 평균 론칭한 전력 (B+ 볼) | 데이터 베이스 관리 프로그램 | 2.5 | 5 | |
| 평균 론칭한 전력 (B+ 행말) | 데이터 베이스 관리 프로그램 | 1.5 | 5 | |
| 평균 론칭한 전력 (떨어져서 TX) | 데이터 베이스 관리 프로그램 | -39 | ||
| 소광비 | dB | 8.2 | ||
| 광 궤환 손실 허용한도 | dB | 15 | ||
| GPON 송신기 20 킬로미터 섬유 분산 페널티 |
dB | 1 | ||
| 송신기 마스크 (PRBS223- 1@2.488G) |
순응하는 WithITU-TG.984.2 | |||
| GPON 1310nm 1.244G 수신기 | ||||
| 사고 방식을 받으세요 | 별거 안 해 | 1290 | 1310 | 1330 |
| 민감도 (B+ 볼) (PRBS223-1@1.244G, ER=10, BER<10- 10=""> |
데이터 베이스 관리 프로그램 | -29 | ||
| 민감도 (B+ 행말) (PRBS223-1@1.244G, ER=10, BER<10- 10=""> |
데이터 베이스 관리 프로그램 | -28 | ||
| 과부담 (B+) | 데이터 베이스 관리 프로그램 | -8 | ||
| 수신기 버스트 모드 다이내믹 레인지 | dB | 15 | ||
| 스다스세르트 수준 | 데이터 베이스 관리 프로그램 | -30 | ||
| 스드이드는 수준을 주장합니다 | 데이터 베이스 관리 프로그램 | -45 | ||
| SD 이력현상 | dB | 0.5 | 6 | |
| 매개 변수 | 유닛 | 민. | 전형적입니다 | 맥스. |
| 전기적 인터페이스 특성 | ||||
| XGSPON&XGPON 자료 입력 스윙 차별적 / TX |
mV | 120 | 800 | |
| XGSPON&XGPON 자료 출력 스윙 차별적 / RX |
mV | 400 | 800 | |
| GPON 데이터 입력은 차별적 / TX를 흔듭니다 | mV | 200 | 1600 | |
| GPON 자료 출력 스윙 차별적 / RX |
mV | 1200 | 2000 | |
| 자료 차별적 임피던스 | Ω | 90 | 100 | 110 |
| LVTTL 출력 하이 | Ｖ | 2.4 | 프크크 | |
| LVTTL 출력 로우 | Ｖ | 0 | 0.4 | |
| LVTTL 입력 최고값 | Ｖ | 2.0 | Vcc+0.3 | |
| LVTTL 낮은 입력 | Ｖ | 0 | 0.8 | |
기계적인 도면
