제품 상세 정보:
|
| 상품 이름: | GPON OLT SFP | 타입: | 클래스 C+++/D 9dBm |
|---|---|---|---|
| 비트율 (Gb / Ｓ): | 2.5Gb/s_TX/1.25Gb/s_RX | 사고 방식: | 1490nm-TX/1310nm-RX |
| 인터페이스: | SC 단체 | DDMI: | 예 |
| 키워드: | +9dBm 클래스 C+++/D GPON OLT SFP 송수신기 | ||
| 강조하다: | 9dBm GPON SFP 송수신기,클래스 C+++ Ｄ GPON SFP 송수신기,DOM 송수신기 |
||

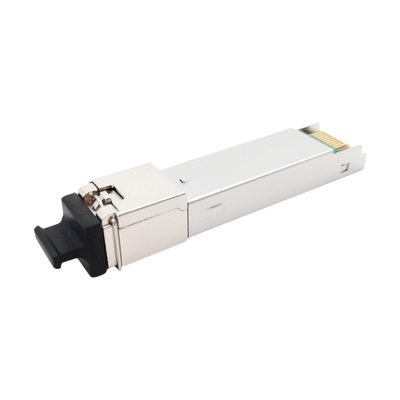

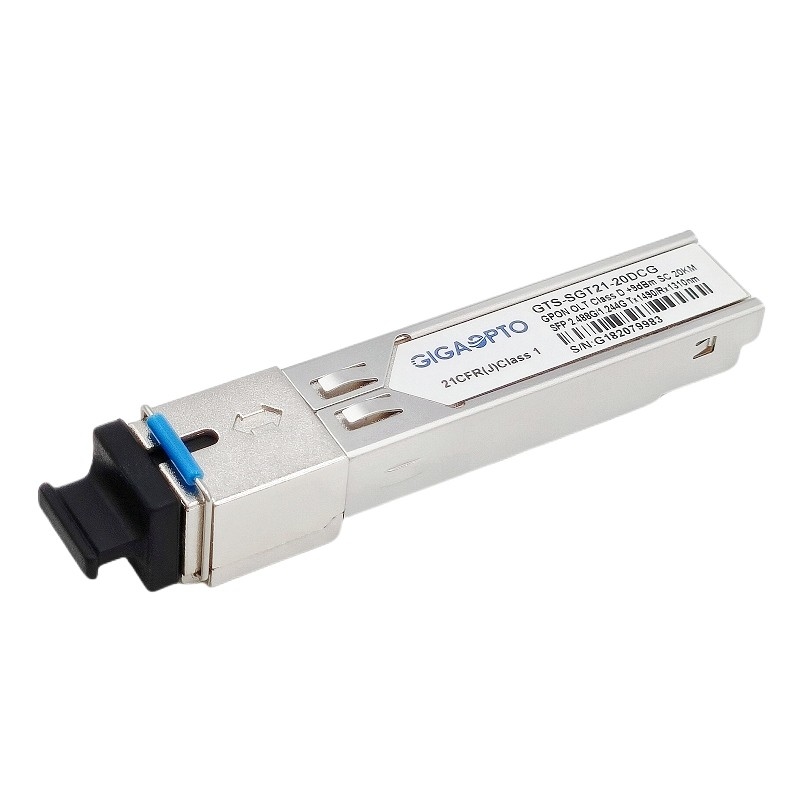

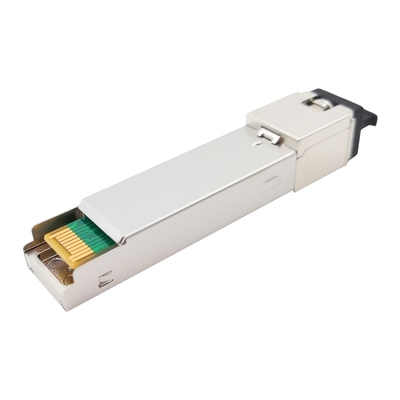

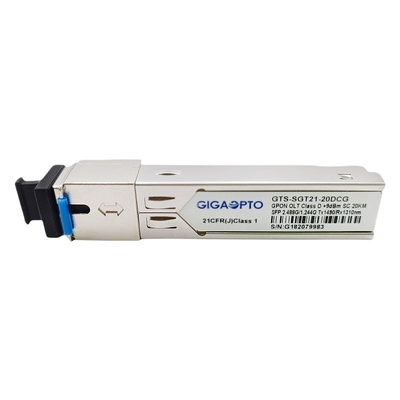

GPON OLT SFP 계층 C+++/ Ｄ 송신 전력 9dBm 송수신기 모듈
기술
GIGAOPTO의 GTS-SGT21-20DCG는 1490nm 연속 모드 송신기와 1310nm 폭발 모드 수신기를 사용하여 한 개의 섬유 통신을 위한 고성능 송수신기 모듈입니다. 그것은 광 회선 단말 (OLT) 애플리케이션에 대한 ITU G.984.2 클래스 C+++ (등급 D) 요구조건을 충족시키도록 설계됩니다.
1490nm DFB LD 송신기는 모든 작동 온도 범위 위에서 안정적 광학력과 소광비를 보증하기 위해 자동 출력 제어 (APC) 기능과 온도 보상 회로를 가지고 있습니다. 송신기는 IEC60825 당 등급 1 눈 안전과 CDRH 기준을 만납니다.
수신기는 밀봉하여 패키지 APD-TIA (트랜스-임피던스 증폭기) 프리 앰프와 LVPECL 적합한 차동 출력과 제한 증폭기를 가지고 있습니다. 버스트 패킷이 (SD) LVTTL 적합한 출력을 발견하는 것이 특징을 이룹니다. SD 출력은 버스트 패킷을 받은 후 높게 올 것입니다.
9dBm 모듈은 전력, 레이저 바이어스 전류, 모듈 온도와 공급 전압을 전하는 것을 포함하여, 그것의 운영 상태와 지위의 디지털 진단 정보를 제공합니다. 보정과 알람 / 경고 임계값 데이터는 내부 메모리 (EEPROM)에서 작성되고 저장됩니다.
SFP 송수신기 모듈은 라우터, 스위치, 서버의 가장 유명한 브랜드 하에 표본 추출 검사를 했습니다.
뜨거운 교체할 수 있는 GPON OLT 등급 D SFP 송수신기는 인터넷 서비스 제공자 (ISP) 기가비트 수동형 광 가입자망 (GPON) 통신 링크에 이상적이고, 다른 광링크입니다.
상술
| 부품번호 | GTS-SGT21-20DCG | 범주 | GPON OLT 클래스 C+++/D |
| 패키징 | SFP | 전원 전압 | +3.3V |
| 접속구의 형태 | SC UPC | 광전송 | 20 킬로미터 |
| 디지털 진단상의 | 지원받습니다 | 케이블 유형 | 9/125μm SMF |
| 보증 | 3년 | 작동 온도 | - 5~70' Ｃ / - 40~85' Ｃ |
| 비트율 (하류) | 2.488Gbps | 비트율 (상류) | 1.244Gbps |
| 중심 파장 (TX) | 1490nm | 중심 파장 (RX) | 1310nm |
| 전력 소모 | <1> | 총전류 (맥스) | 450mA |
| 송신기 타입 | DFB | 수신기 유형 | APD |
| TX 출력 전원 | (전형적인) 9dBm | RX 민감도 | < -32=""> |
| 소광비 | >8.2dB | 수신기 과부담 | >-15dBm |
| 프로토콜 | SFF-8472, ITUT-984.2 | ||
특징
애플리케이션
표준
| 광학 송신기 특성 | ||||||
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 론칭한 전력 (평균.) | 입을 삐죽거리기 | +6 | +9 | +10 | 데이터 베이스 관리 프로그램 | |
| 작동 파장 범위 | λC | 1480 | 1500 | 별거 안 해 | ||
| 스펙트럼 폭 (-20dB) | λ | 1 | 별거 안 해 | |||
| 인접 모드 억제율 | SMSR | 30 | ||||
| 소광비 | ER | 8.2 | dB | PRBS 223-1+72CID @2.488Gbit/s | ||
| 송신기와 분산 페널티 | TDP | 1 | dB | 20 킬로미터 SMF에 송신하세요 | ||
| TX 뒤에 있는 광 출력 파워는 무능하게 합니다 | PDIS | -39 | 데이터 베이스 관리 프로그램 | |||
| 출력 아이 다이어그램 | 국제 전기통신 규격 위원회 G.984.2로 순응합니다 | |||||
| 송신기 반사도 | -10 | dB | ||||
| 광학 수신기 특성 | ||||||
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 파장 범위 | λC | 1260 | 1360 | 별거 안 해 | ||
| 수신기 감도 | SEN | -32 | 데이터 베이스 관리 프로그램 | Note1 | ||
| 광학력 입력 과부하 | SAT | -15 | 데이터 베이스 관리 프로그램 | Note1 | ||
| 다이내믹 레인지 | 15 | dB | 형태 1 | |||
| 수신기 반사도 | -15 | dB | ||||
전형적인 애플리케이션은 순회합니다
EEPROM 메모리 지도
EEPROM 시리얼 id 기억 내용
광 전송부는 EEPROM을 포함합니다. 그것은 송수신기의 능력, 표준 인터페이스, 제조와 다른 정보를 설명하는 세련된 식별 정보에 대한 접근을 제공합니다. 직렬 프로토콜이 활성화될 때, 호스트는 시리얼 클럭 신호 (SCL, 현대적 Def 1)를 발생시킵니다. 상승부는 SFP 송수신기 이내에 보호받는 것으로 쓰고 있지 않는 EEPROM에서 그 부분으로의 자료를 시간을 잽니다. 하강부는 SFP 송수신기로부터의 자료를 시간을 잽니다. 시리얼 데이터 신호 (SDA, 현대적 Def 2)는 직렬 데이터 전송을 위해 양방향입니다. 호스트는 시작과 직렬 프로토콜 활성화 끝을 기념하기 위해 SCL과 관련하여 SDA를 사용합니다. 메모리는 개별적으로 또는 연속적으로 다루어질 수 있는 일련의 8비트 데이터 워드로 구성됩니다.
모듈은 현재 운영 상태에 대한 진단 정보를 제공합니다. 송수신기는 내부 아날로그 신호의 디지털화에 의해 이 다이어그나스틱 데이터를 발생시킵니다. 보정과 알람 / 경고 임계값 데이터는 장치 제조 동안 작성됩니다. 수신 전력 모니터링, 송전 전력 모니터링, 선입견 전류 모니터링, 공급 전압 모니터링과 모두를 모니터링하는 온도는 구현됩니다. 다이어그나스틱 데이터는 날것 자동 예금기 가치이고, EEPROM 위치 56에서 저장된 눈금 측정 상수를 사용하여 현실 세계 부서로 변환되어야 합니다 - 고공 직렬 버스 주소 A2h에 있는 95. 디지털 증상을 나타내는 메모리 맵 특정 데이터 분야는 수행원으로 규정짓습니다.
