제품 상세 정보:
|
| 상품 카테고리: | PON SFP 모듈 | 타입: | XGS-PON ONU |
|---|---|---|---|
| 형태 필드: | SFP+ | 자료 비율: | 9.953Gbps |
| 사고 방식: | 1270nm Tx/1577nm Rx | 연결기: | 단순한 SC / 자동 위상 조정 |
| 성분: | DFB+APD | DDM: | 지원받습니다 |
| 키워드: | XGS-PON ONU SFP+ 송수신기 모듈 SC / 자동 위상 조정 | ||
| 강조하다: | 9.953Gbps XGS PON ONU,1270nm XGS PON ONU,1577nm XGSPON ONU |
||

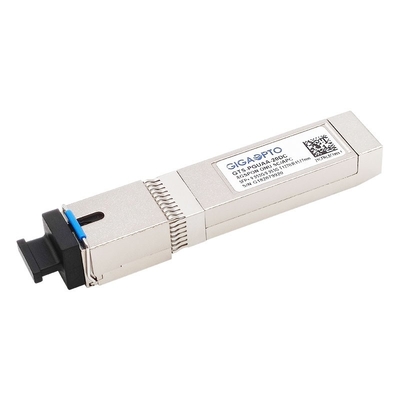

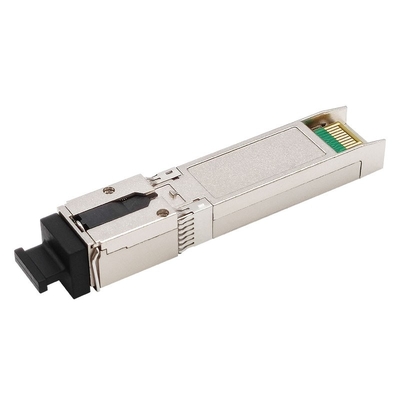

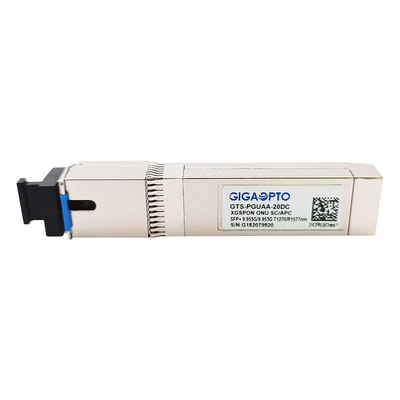

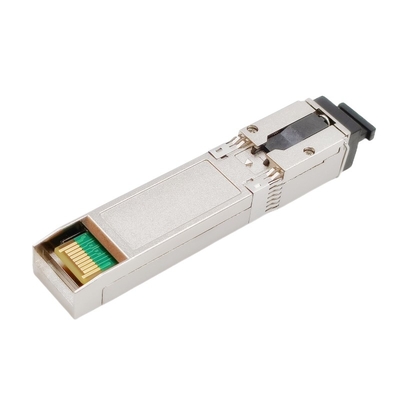

XGS-PON ONU 광 전송부 SFP+ 모듈
ITU-TG.9807, SC / APC 수용부로 순응합니다
단일 파이버 양-방향 송수신기
대칭적 9.953Gb/s 상류 & 하류 비트 전송률
로에스, CE, FCC, 한계
기술
이 gts-pguaa-20dc_xgspon ONU SFP+ SC APC 광 송수신기 모듈은 단순한 SC / APC 연결기 를 경유하는 XGS-PON 전송 링크 최고 20까지 킬로미터를 위해 설계됩니다. 모듈은 대칭적 9.953Gbps 1270nm 벌스트 모드 송신기와 9.953Gbps 1577nm 연속 모드 수신기를 통합시킵니다.
통합된 WDM 연결기는 1270nm 입력 광과 1577nm 출력 광을 분리할 수 있습니다. 완전히 국제적 관련 규격을 따른 금속성 계획 보장 우수한 EMI와 EMC 특성.
그것은 SFP+ 패키지를 채택합니다. 전원 공급기는 한 개의 +3.3 전압입니다. 그것은 SFP+ MSA, SFF-8472와 로에스 표준으로 완전히 순응합니다.
상술
| 상품 이름 | XGS-PON ONU SFP 모듈 | 패키징 | SFP+ |
| 타입 | XGS-PON ONU | 자료 비율 (Gb/s) | 9.953G |
| 케이블 거리 | 20 킬로미터 | 인터페이스 / 니스 | 단체 - SC / 자동 위상 조정 |
| 상품 카테고리 | PON SFP | DDMI | 예 |
| 호환성 | 일반명 | 운용 케이스 온도 | -5 내지 70' Ｃ |
| 보증 시간 | 3-년 | - 40~85' Ｃ | |
| 자료 비율 TX | 9.953Gbps | 자료 비율 RX | 9.953Gbps |
| 사고 방식 (TX) | 1270nm | 사고 방식 (RX) | 1577nm |
| 소비 전력 | <1> | 전체 공급 경향 | <450ma> |
| 송신기 | DFB레이저 | 수신기 | APD |
| 송신 전력 (dBm) | 4~9dBm | Rx 민감도 | < -28=""> |
| 소광비 | >6.0dB | 과부담 | >-8dBm |
| 프로토콜 | SFF-8074i, 국제 전기통신 규격 위원회 G.9807, SFF 8472, 로에스 | ||
명령 정보
| 부분. 부정 | 상술 | |||||
| 패키지 | 자료 비율 | p_down | LOS / SD | 임시. | 한계 | |
| (그비피스) | (핀 9) | (핀 8) | ('Ｃ) | (킬로미터) | ||
| GTS-PGUAA-20DCJ | SFP+ | Tx 9.953 / Rx 9.953 | 와 함께 | SD | -5~70 | 20 |
| GTS-PGUAA-20DCK | SFP+ | Tx 9.953 / Rx 9.953 | 없이 | SD | -5~70 | 20 |
| GTS-PGUAA-20DIJ | SFP+ | Tx 9.953 / Rx 9.953 | 와 함께 | SD | -40~85 | 20 |
| GTS-PGUAA-20DIK | SFP+ | Tx 9.953 / Rx 9.953 | 없이 | SD | -40~85 | 20 |
| GTS-PGUAA-20DCM | SFP+ | Tx 9.953 / Rx 9.953 | 와 함께 | LOS | -5~70 | 20 |
| GTS-PGUAA-20DCN | SFP+ | Tx 9.953 / Rx 9.953 | 없이 | LOS | -5~70 | 20 |
| GTS-PGUAA-20DIM | SFP+ | Tx 9.953 / Rx 9.953 | 와 함께 | LOS | -40~85 | 20 |
| GTS-PGUAA-20DIN | SFP+ | Tx 9.953 / Rx 9.953 | 없이 | LOS | -40~85 | 20 |
특징
애플리케이션
표준
패키지 아웃라인
차원은 밀리미터에 있습니다. 그렇지 않았다면 상세화되지 않는다면 모든 차원은 ±0.1mm입니다. (유닛 : 밀리미터)
