제품 상세 정보:
|
| 상품 카테고리: | PON 모듈 | 타입: | XGPON ONU |
|---|---|---|---|
| 패키징 / 클래스: | SFP+ / N2a | 데이타율: | Tx 2.488G /Rx_ 9.953G |
| 사고 방식 (TX / RX): | 1270nm/1577nm | 성분: | DFB / APD |
| 연결기: | SC / UPC 수용부 | DDM: | 지원받습니다 |
| 키워드: | XGPON ONU N2a SFP+ 송수신기 모듈 | ||
| 강조하다: | 일반적 GPON SFP 송수신기,N2a GPON SFP 송수신기,SFP+ XGPON ONU |
||

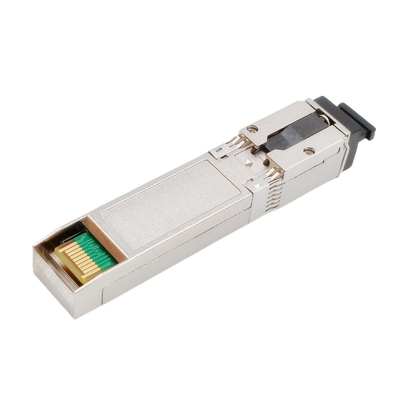

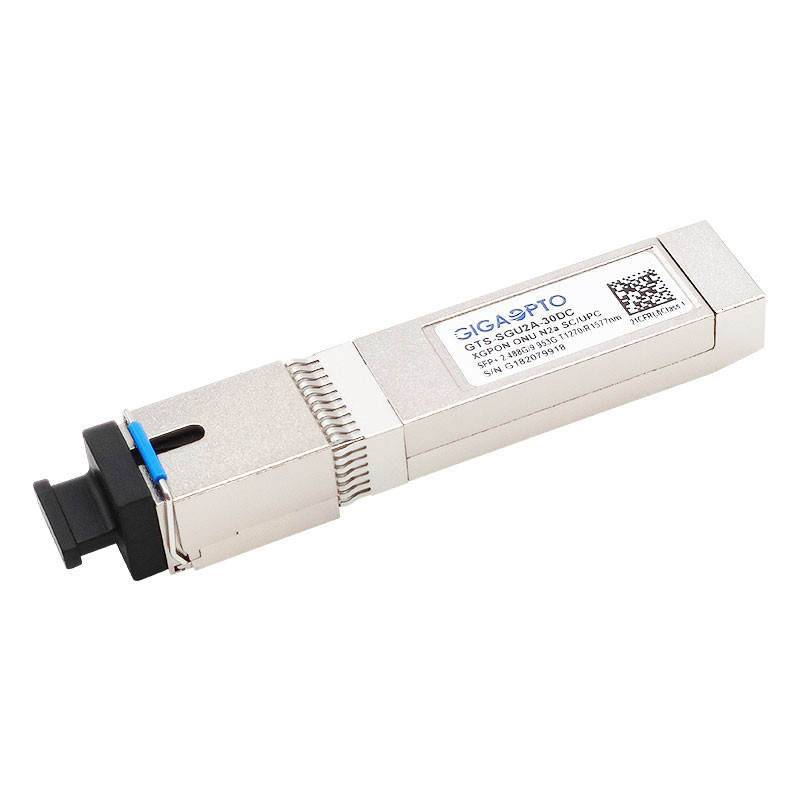

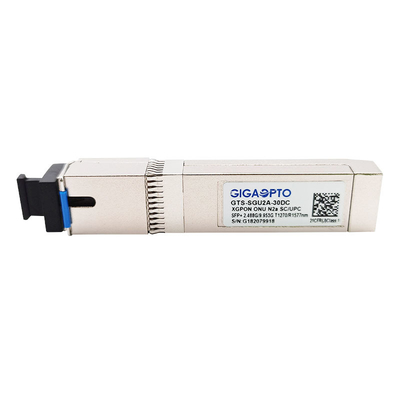

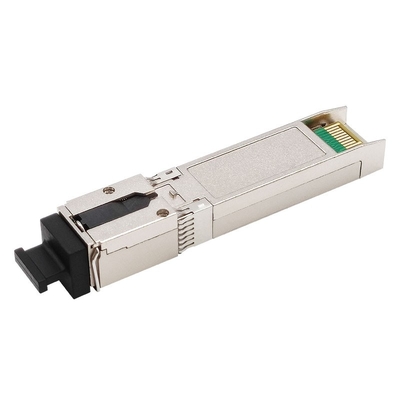

XGPON ONU SFP+ 송수신기
ITU-TG.987.2 XGPON N2a 클래스로 순응합니다
단일 파이버 비디 송수신기
2.48832Gb/s 상류와 9.95328Gb/s 하류
순응한 로에스, CE, FCC, 한계
기술
기가옵투의 GTS-SGU2A-30DC XGPON ONU N2a SFP+ 송수신기 다단 접속을 위한 계획되 (P2MP) 광가입자망 (FTTH), 사업체 또는 고삐이고 (FTTx) 하류에서 9.95328Gbps와 상류에서 2.48832Gbps와 신청서. 그것은 1270nm 벌스트 모드 송신기와 1577nm 연속 모드 수신기를 이용하여 한 개의 섬유 통신을 위한 높은 성능 모듈입니다.
송신기 섹션은 국제 안전 기준 IEC-60825-1에 따라 1270nm DFB레이저를 사용하고, 순응한 등급 1 레이저입니다. 수신기 섹션은 광 헤더에 탑재된 통합된 1577nm 검출기 전치증폭기 (IDP)를 사용하고 제한하는 후치 증폭기 IC.CML 인터페이스가 차별적 입출력을 위해 사용됩니다. LVTTL 논리와 제어 인터페이스는 외부 회로와의 인터페이스를 단순화합니다.
그것은 SFP+ MSA, SFF-8432, SFF-8472와 로에스 표준으로 완전히 순응합니다.
상술
| 브랜드 | 일반명 | 형태 필드 | SFP+ |
| 타입 | XGPON ONU | 비트 속도(gbp) | 2.488G/9.953G |
| 전송 | 20 킬로미터 | 연결기 | SC UPC |
| 상품 카테고리 | PON SFP | 진단상의 | 지원받습니다 |
| 클래스 | N2a | 운용 케이스 온도 | 표준 :-5 내지 70' Ｃ |
| 보증 시간 | 3년 | 인더스트리얼 : - 40~85' Ｃ | |
| 자료 비율 TX | 2.488Gbps | 자료 비율 RX | 9.953Gbps |
| 사고 방식 (TX) | 1270nm | 사고 방식 (RX) | 1577nm |
| 전력 소모 | <1> | 전체 공급 경향 | <450ma> |
| 송신기 타입 | DFB레이저 | 수신기 유형 | APD-TIA |
| TX 출력 전원 | 4~9dBm | Rx 민감도 | < -28=""> |
| 소광비 | >8.2dB | 과부담 | >-8dBm |
| 프로토콜 | XG-PON | ||
명령 정보
| 부분. 부정 | 상술 | |||||
| 패키지 | 자료 비율 | p_down | LOS / SD | 임시. | 한계 | |
| (그비피스) | (핀 9) | (핀 8) | ('Ｃ) | (킬로미터) | ||
| GTS-SGU2A-30DCJ | SFP+ | Tx 2.488 / Rx 9.953 | 와 함께 | SD | -5~70 | 20 |
| GTS-SGU2A-30DCK | SFP+ | Tx 2.488 / Rx 9.953 | 없이 | SD | -5~70 | 20 |
| GTS-SGU2A-30DIJ | SFP+ | Tx 2.488 / Rx 9.953 | 와 함께 | SD | -40~85 | 20 |
| GTS-SGU2A-30DIK | SFP+ | Tx 2.488 / Rx 9.953 | 없이 | SD | -40~85 | 20 |
| GTS-SGU2A-30DCM | SFP+ | Tx 2.488 / Rx 9.953 | 와 함께 | LOS | -5~70 | 20 |
| GTS-SGU2A-30DCN | SFP+ | Tx 2.488 / Rx 9.953 | 없이 | LOS | -5~70 | 20 |
| GTS-SGU2A-30DIM | SFP+ | Tx 2.488 / Rx 9.953 | 와 함께 | LOS | -40~85 | 20 |
| GTS-SGU2A-30DIN | SFP+ | Tx 2.488 / Rx 9.953 | 없이 | LOS | -40~85 | 20 |
특징
애플리케이션
표준
패키지 아웃라인
차원은 밀리미터에 있습니다. 그렇지 않았다면 상세화되지 않는다면 모든 차원은 ±0.1mm입니다. (유닛 : 밀리미터)
