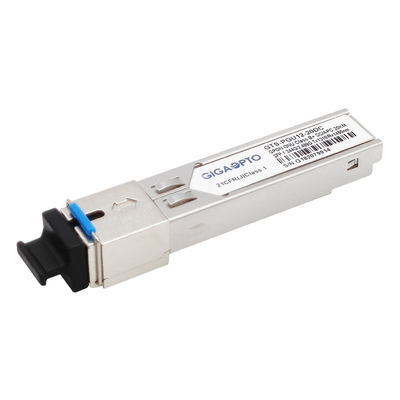

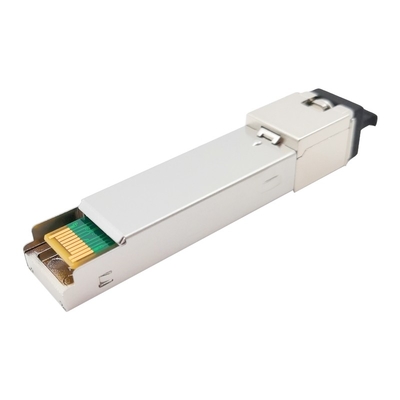

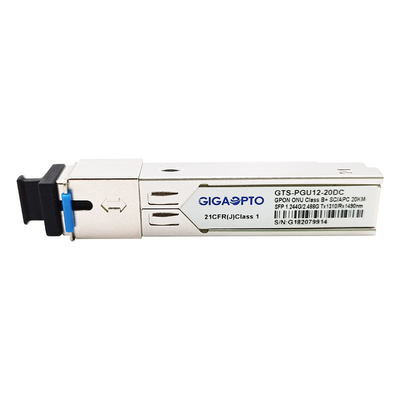

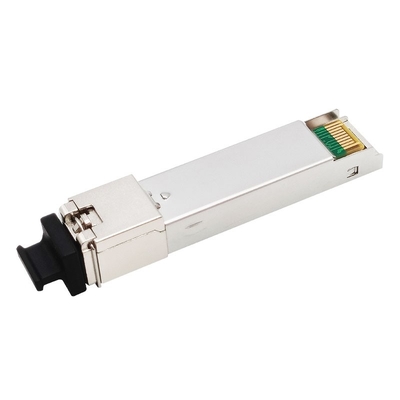

일반적인 클래스 B+ ONU GPON SFP 송수신기 모듈 SMF 1310nm 1490nm SC APC 광 커넥터 DDM

클래스 B+ GPON ONU SFP 송수신기 SC APC 수용부

1.244Gb/s 상류와 2.488Gbps 하류

순응한 RoHS-6

기술

기가옵투의 고성능 GPON ONU 수업 B+ SFP 송수신기 모듈 GTS-PGU12-20DC는 P2MP 프트스 적용을 위해 설계됩니다. 그것은 국제 전기통신 규격 위원회 G.984.2 기준과 국제 전기통신 규격 위원회 G.984.2 Amendent-2006에 의해 지정된 클래스 B+ 오픈 데이터 네트워크 적용을 완전히 지원할 수 있습니다.

그것은 한 개의 SC / APC 리셉터클커넥터로 SFP 패키지에서 공급됩니다.

모듈은 고통합 광학 서브 어셈블리에서 1310nm 비냉각 DFB레이저, 인듐갈륨비소 전치증폭기와 WDM 필터로 구성됩니다. 그것은 버스트 모드에서 1310nm에 1.244Gbps를 전하고, 연속 모드에서 1490nm에 2.488Gbps를 받습니다.

SFF-8472에 명시된 것처럼, 디지털 진단 기능은 이용 가능합니다.

상술

명령 정보

특징

• SC 수용부와 SFP 패키지
• 1.244Gbps, 1310nm 버스트 모드 송신기
• 2.488Gbps, 1490nm 연속적인 모드 수신기
• 비냉각 DFB레이저와 APD 고감도 검출기
• 순응한 등급 1 FDA와 IEC60825-1 레이저 안전
• 운용 케이스 온도 : 표준 : 0C~+70C/ 산업 : -40C~+85C
• 국제 전기통신 규격 위원회 G.984.2와 G.984.2 Amendent-2006으로 순응합니다
• SFP MSA 상술로 순응합니다

애플리케이션

• 기가비트 수동형 광 가입자망 (GPON)
• 프트스

표준

• SFP 다중-자원 협정 (MSA) SFF-8074i에 따릅니다
• 국제 전기통신 규격 위원회 984.2에 따릅니다
• FCC 47 CFR 15 부, 클래스 B에 따릅니다
• 2007년 6월 24일 날짜가 기입되는 레이저 주의 50 번에 따라서 일탈을 제외한 FDA 21 CFR 1040.10과 1040.11과 콤프리
• SFF-8472에 따릅니다
• TR-NWT-000870 4.1 ESD 민감도 분류 Class2로 적합합니다.
• 텔코디아 GR-468-CORE로 적합합니다

패키지 아웃라인

차원은 밀리미터에 있습니다. 그렇지 않았다면 상세화되지 않는다면 모든 차원은 ±0.1mm입니다. (유닛 : 밀리미터)

더 GPON ONU SFP 송수신기를 위해 미안하지만, 다음과 같은 양식을 언급하세요

GPON ONU 송수신기 일련 (자료 RateTX-1.244G/RX-2.488G, 사고 방식 :TX1310nm/RX1490nm, 클래스 B+,DFB+APD)
