제품 상세 정보:
|
| 아이템 이름: | GPON ONU SFP | 폼 팩터: | SFP |
|---|---|---|---|
| 범주: | 클래스 B+ | 비트 전송률: | 1.244G TX / 2.488G RX |
| 사고 방식 (TX / RX): | 1310nm/1490nm | 거리: | 20 킬로미터 |
| 인터페이스: | SC UPC 수용부 | DDM / DOM: | 지원받습니다 |
| 키워드: | GPON ONU 클래스 B+ SFP 송수신기, GPON ONT B+ SFP | ||
| 강조하다: | 1490nm RX GPON SFP 송수신기,1310nm TX GPON SFP 송수신기,ONU ONT 클래스 B+ |
||

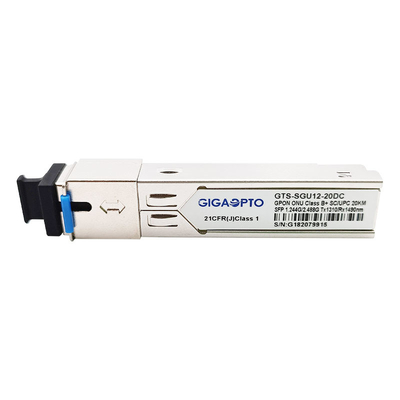

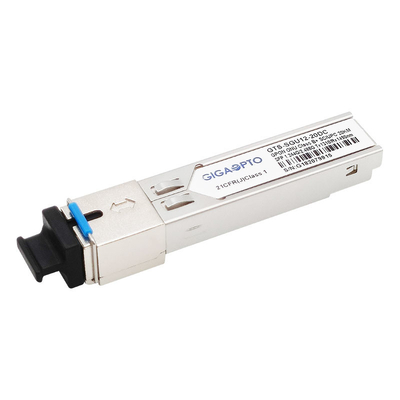

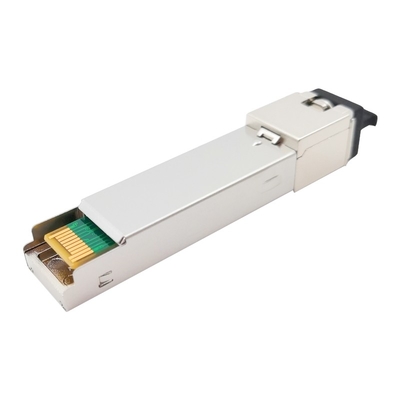

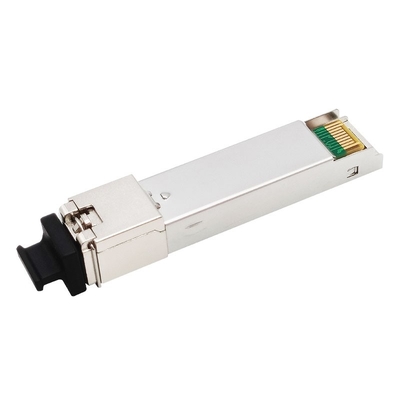

클래스 B+ GPON ONU / ONT SFP 송수신기 모듈 TX1.244G/RX2.488G (1310nm TX/1490nm RX, SC UPC, 20 킬로미터 DDM)
기술
이 GTS-SGU12-20DC 수업 B+ GPON ONU / ONT SFP SC UPC 송수신기 모듈은 저렴하 P2MP 프트스 애플리케이션을 위해 설계됩니다. 그것은 국제 전기통신 규격 위원회 G.984.2 기준과 국제 전기통신 규격 위원회 G.984.2 Amendent-2006에 의해 지정된 클래스 B+ 오픈 데이터 네트워크 적용을 완전히 지원할 수 있습니다.
송신기 모듈은 DFB 레이저 다이오드를 사용하고, IEC60825와 CDRH 등급 1 눈 안전으로 완전히 순응합니다. 그것은 APC 기능, 작동에 G.984.2 요구조건과의 적합성을 보증하기 위한 온도 보상 회로를 포함합니다
온도, 데이터 입력과 AC 또는 DC 결합 회로.
수신기 섹션은 트랜스-임피던스 증폭기)과 제한 증폭기와 밀봉한 패키지 APD-TIA (APD를 사용합니다. APD는 광학력을 전류로 변환시키고 전류가 트랜스-임피던스 증폭기에 의해 전압으로 변형됩니다. 차분 데이터와 /DATA CML 데이터 신호는 제한 증폭기에 의해 생산됩니다. APD-TIA는 저역 필터를 통하여 제한 증폭기에 결합된 AC입니다.
송수신기 온도의 실시간 감시를 제공하는 SFF-8472에 명시된 것처럼, 디지털 진단 기능은 이용 가능합니다, 레이저 바이어스 전류, 광학력이 광학력과 송수신기 공급 전압을 받았습니다.
각각 GPON SFP 송수신기 모듈은 라우터, 스위치, 서버의 가장 유명한 브랜드 하에 표본 추출 검사를 했습니다.
상술
| 상품 종류 | GPON ONU SFP | 범주 | 클래스 B+ |
| 폼 팩터 | SFP | 전원접압 | +3.3V |
| 인터페이스 | SC / UPC | 맥스 한계 | 20 킬로미터 |
| DOM | 지원 | 케이블 유형 | G.652 SMF |
| 보증 | 3년 | 온도 범위 | Com. /Ind. |
| 비트 전송률 (TX) | 1.244Gbps | 비트 전송률(RX) | 2.488Gbps |
| 사고 방식 (TX) | 1310nm | 사고 방식 (RX) | 1490nm |
| 전력 소모 | <1> | 전체 공급 경향 | 300mA |
| 송신기 타입 | DFB레이저 | 수신기 유형 | APD |
| TX 평균 마력 | +0.5~+5.0dBm | 수신 감도 | < -28=""> |
| 소광비 | >10dB | RX 과부담 | >-8dBm |
| 프로토콜 | MSA 순응하는, 국제 전기통신 규격 위원회 984.2 | ||
명령 정보
| 부분. 부정 | 상술 -GPON ONU SMF 송수신기 | |||||
| 패키지 | TX 버스트 모드 | LOS / SD | 온도 | 클래스 | DDM | |
| GTS-SGU12-20DC | SFP | 낮은 수준 실행 TX | rx_sd | -5~70 | B+ | Ｙ |
| GTS-SGU12-20DI | SFP | 낮은 수준 실행 TX | rx_sd | -40~85 | B+ | Ｙ |
| GTS-SGU12-20DCH | SFP | 높은 수준은 TX를 가능하게 합니다 | rx_sd | -5~70 | B+ | Ｙ |
| GTS-SGU12-20DIH | SFP | 높은 수준은 TX를 가능하게 합니다 | rx_sd | -40~85 | B+ | Ｙ |
| GTS-SGU12-20DCM | SFP | 낮은 수준 실행 TX | rx_los | -5~70 | B+ | Ｙ |
| GTS-SGU12-20DIM | SFP | 낮은 수준 실행 TX | rx_los | -40~85 | B+ | Ｙ |
| GTS-SGU12-20DCN | SFP | 높은 수준은 TX를 가능하게 합니다 | rx_los | -5~70 | B+ | Ｙ |
| GTS-SGU12-20DIN | SFP | 높은 수준은 TX를 가능하게 합니다 | rx_los | -40~85 | B+ | Ｙ |
특징
애플리케이션
표준
패키지 아웃라인
차원은 밀리미터에 있습니다. 그렇지 않았다면 상세화되지 않는다면 모든 차원은 ±0.1mm입니다. (유닛 : 밀리미터)
더 GPON ONU SFP 송수신기를 위해 미안하지만, 다음과 같은 양식을 언급하세요
GPON ONU 송수신기 일련 (자료 RateTX-1.244G/RX-2.488G, 사고 방식 :TX1310nm/RX1490nm, 클래스 B+,DFB+APD)
| 약속 어음 | 폼 팩터 | 송신 전력 | Rx 민감도 | 인터페이스 | 온도 |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / UPC | Com. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / UPC 땋아 늘인 머리 | Com. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / UPC 땋아 늘인 머리 | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / APC 땋아 늘인 머리 | Com. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / APC 땋아 늘인 머리 | Ind. |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC / UPC | Com. |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC / UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC / 자동 위상 조정 | Com. |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC / 자동 위상 조정 | Ind. |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | LC / 자동 위상 조정 | Com. |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | LC / 자동 위상 조정 | Ind. |
