GPON ONU 클래스 B+ SFF 2x10 APC 땋아 늘인 머리 SC 모듈

GPON ONU 클래스 B+

폭발 TX 1310nm 1.244G/ RX 1490nm 2.488G

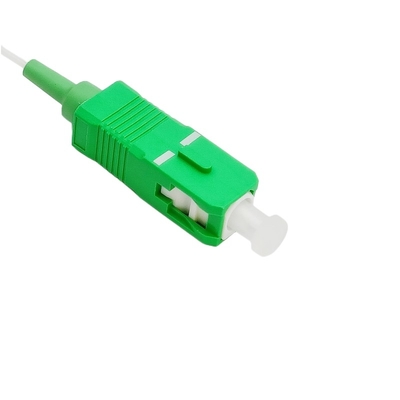

SC / APC 땋아 늘인 머리 연결기

로에스 순응성

기술

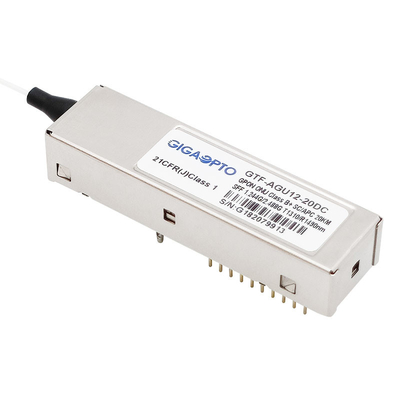

기가옵투의 GTF-AGU12-20DC 수업 B+ GPON ONU SFF 2x10 SCAPC 땋아 늘인 머리 송수신기 모듈은 저렴하 P2MP 프트스 애플리케이션을 위해 설계됩니다. 그것은 국제 전기통신 규격 위원회 G.984.2 기준과 국제 전기통신 규격 위원회 G.984.2 Amendent-2006에 의해 지정된 클래스 B+ 오픈 데이터 네트워크 적용을 완전히 지원할 수 있습니다.

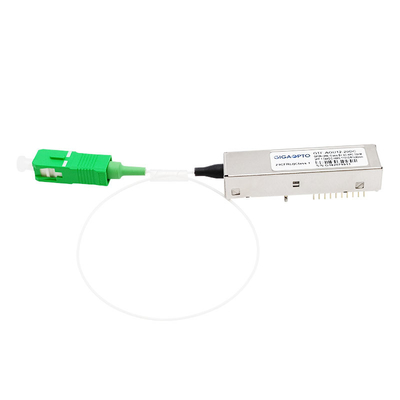

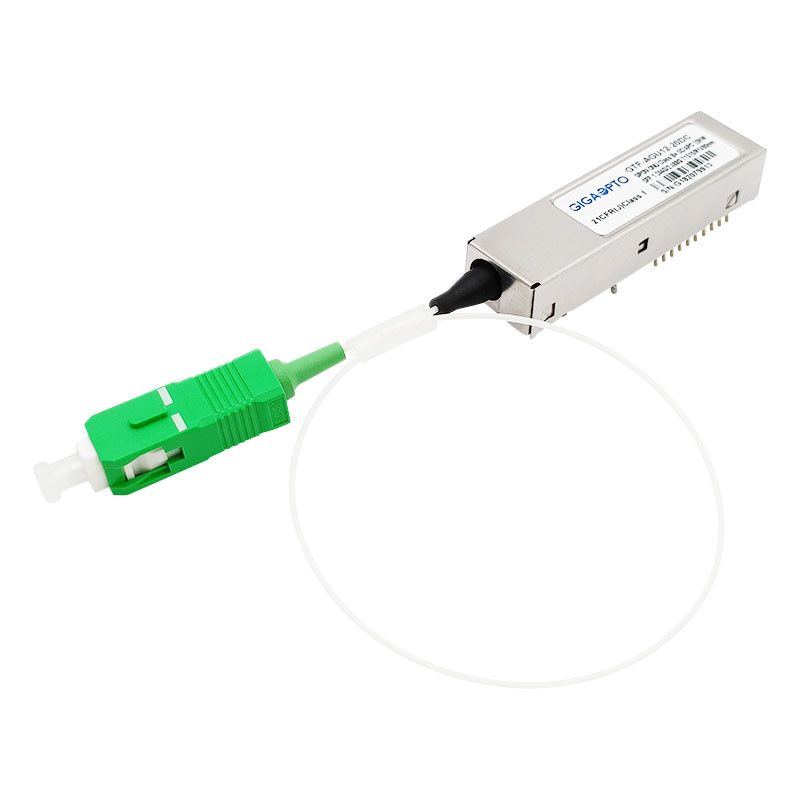

GPON ONU 송수신기는 SC APC 땋아 늘인 머리 연결기로 소형 인수 2x10의 패키지입니다.

모듈은 고통합 광학 서브 어셈블리에서 1 1310nm 비냉각 DFB레이저, 한대 인듐갈륨비소 전치증폭기와 WDM 필터로 구성됩니다. 그것은 버스트 모드에서 1310nm에 1.244Gbps를 전하고, 연속 모드에서 1490nm에 2.488Gbps를 받습니다.

모듈은 전력, 레이저 바이어스 전류, 모듈 온도와 공급 전압을 전하는 것을 포함하여, 그것의 운영 상태와 지위의 디지털 진단 정보를 제공합니다. 보정과 알람 / 경고 임계값 데이터는 내부 메모리 (EEPROM)에서 작성되고 저장됩니다.

각각 GPON SFP 송수신기 모듈은 라우터, 스위치, 서버의 가장 유명한 브랜드 하에 표본 추출 검사를 했습니다.

상술

명령 정보

특징

• 단일 파이버 양방향 데이터 링크
• 1310nm DFB 레이저 송신기와 수신기 1490nm명
• 1.244Gbps 독점 전송 방식 전송
• 2.488Gbps 연속적인 모드 수신기
• SC / APC 땋아 늘인 머리 연결기와 SFF 2x10 패키지
• 한 개의 3.3V 전원 공급기
• 디지털 진단 모니터링 인터페이스
• TX 버스트 모드 신호가 기능을 발견한다고 규정하세요
• LVTTL 송신기 레이저 장애 경고
• 낮은 EMI와 우수한 ESD 보호
• 순응한 등급 I 레이저 안전 표준 IEC-60825
• RoHS6 순응성

애플리케이션

• 기가비트 수동형 광 가입자망 (GPON)
• FTTX

표준

• SFP 다중-자원 협정 (MSA) SFF-8074i에 따릅니다
• 국제 전기통신 규격 위원회 G.984.2에 따릅니다
• FCC 47 CFR 15 부, 클래스 B에 따릅니다
• 2007년 6월 24일 날짜가 기입되는 레이저 주의 50 번에 따라서 일탈을 제외한 FDA 21 CFR 1040.10과 1040.11과 콤프리
• SFF-8472에 따릅니다
• TR-NWT-000870 4.1 ESD 민감도 분류 Class2로 적합합니다.
• 텔코디아 GR-468-CORE로 적합합니다

패키지 아웃라인

더 GPON ONU SFP 송수신기를 위해 미안하지만, 다음과 같은 양식을 언급하세요

GPON ONU 송수신기 일련 (자료 비율 TX-1.244G/RX-2.488G, 사고 방식 :TX1310nm/RX1490nm, 클래스 B+,DFB+APD)
