제품 상세 정보:
|
| 상품 이름: | GPON ONU / ONT 송수신기 모듈 | 형태 필드: | SFF 2x10 클래스 B+ |
|---|---|---|---|
| 비트율: | TX-1.244G/RX-2.488G | 사고 방식: | TX1310nm/RX1490nm |
| 케이블 길이: | 20 킬로미터 | 연결기: | SC / UPC 땋아 늘인 머리 |
| DDMI: | 예 | 키워드: | GPON ONU / ONT 클래스 B+ SFF 2x10 송수신기 SC / UPC 땋아 늘인 머리 연결기 |
| 강조하다: | GPON ONU ONT,GPON 클래스 B+,SC UPC 송수신기 |
||
GPON ONU / ONT 클래스 B+
폭발 TX 1310nm 1.244G/ RX 1490nm 2.488G
SC / UPC 땋아 늘인 머리 연결기
로에스 순응성
기술

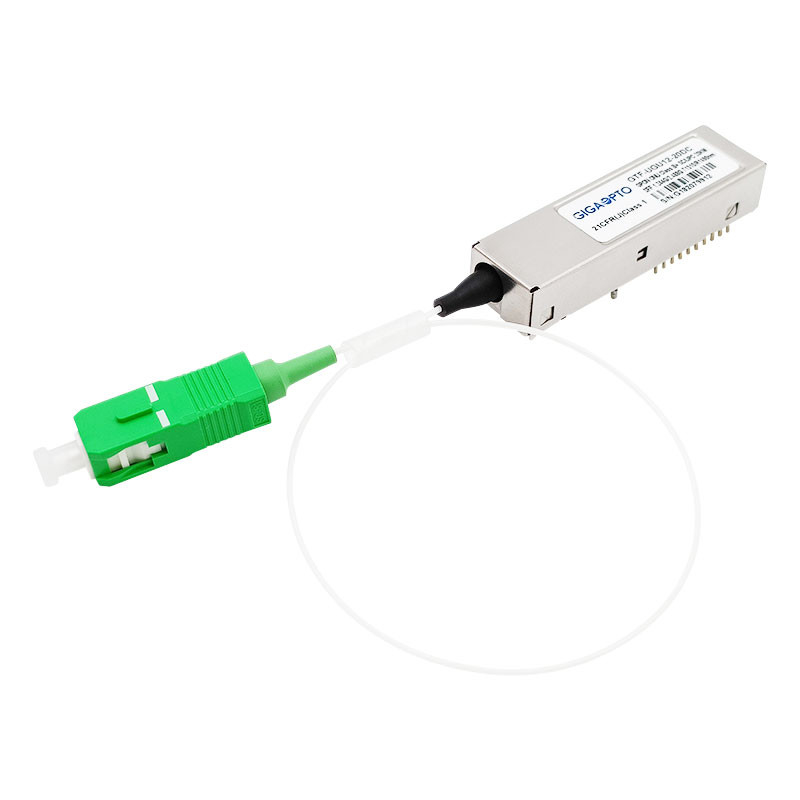

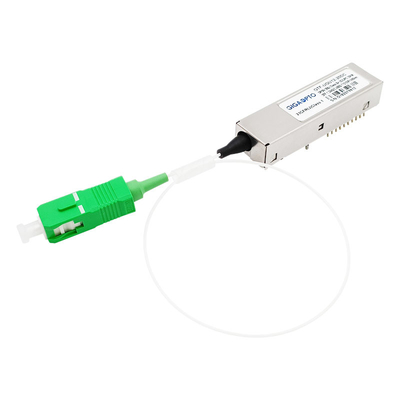

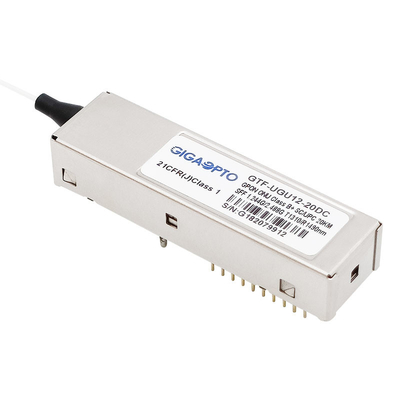

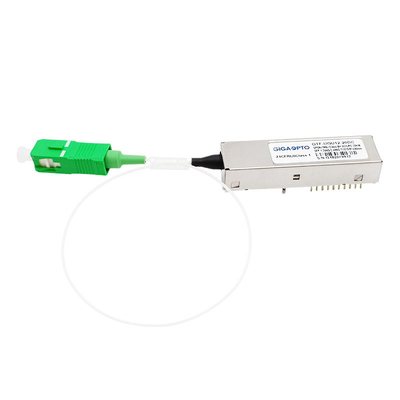

이 GTF-UGU12-20DC 클래스 B+ GPON ONU / ONT SFF 2x10 SC UPC 땋아 늘인 머리 송수신기 모듈은 기가비트 가증 수동 광 네트워크 (GPON) 전송을 위해 설계됩니다. 그것은 국제 전기통신 규격 위원회 G.984.2 기준과 국제 전기통신 규격 위원회 G.984.2 Amendent-2006에 의해 지정된 클래스 B+ 오픈 데이터 네트워크 적용을 완전히 지원할 수 있습니다.

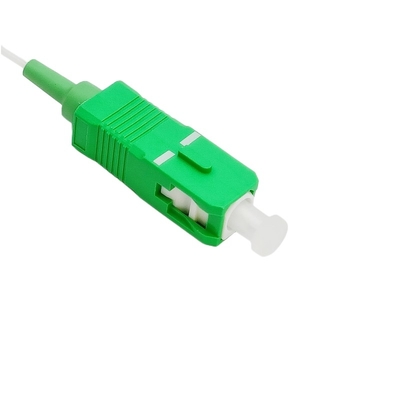

GPON ONU / ONT SFP 송수신기는 SC UPC 땋아 늘인 머리 수용부로 소형 인수 2x10의 패키지입니다.
송신기 섹션은 1310nm DFB레이저를 사용하고 초소형 폭발을 수행하도록 설계되는 통합된 BM 레이저 드라이버가 / 드이사벨 지연 시간을 가능하게 합니다. 레이저 드라이버는 또한 디지털 APC와 온도 보상 회로를 포함하며, 그것이 출시 광학력과 소광비를 온도와 노화에 걸쳐 일정한 채로 유지해서 사용됩니다.
수신기 섹션은 통합된 1490nm APD 광다이오드를 사용하고 전치증폭기가 함께 증가했습니다. 그것은 수신기 신호를 검출한 상태 (정논리)을 보여주는 기능을 가지고 있습니다. 통합된 WDM 연결기는 1490nm 입력 광과 1310nm 출력 광을 분리할 수 있습니다.
SFF-8472에 명시된 것처럼, 디지털 진단 기능은 이용 가능합니다.
광 전송부는 EEPROM을 포함합니다. 그것은 송수신기의 능력, 표준 인터페이스, 제조와 다른 정보를 설명하는 세련된 식별 정보에 대한 접근을 제공합니다.
상술
| 제품 | GPON ONU / ONT 모듈 | 등급 | 클래스 B+ |
| 형태 필드 | SFF 2x10 | 전원접압 | +3.3V |
| 연결기 | SC UPC 땋아 늘인 머리 | 맥스 한계 | 20 킬로미터 |
| DDMI | 예 | 섬유형 | 단일모드 섬유 |
| 보증 시간 | 3년 | 작동 온도 | 표준 0~70' C/Industrial - 40~85' Ｃ |
| (TX)를 가속시키세요 | 1.244Gbps | (RX)를 가속시키세요 | 2.488Gbps |
| 중심 파장 (TX) | 1310nm | 중심 파장 (RX) | 1490nm |
| 전력 소모 | <1> | 총전류 | 300mA |
| 송신기 | DFB | 수신기 | APD |
| 송신 전력 (dBm) | +0.5~+5.0dBm | RX 민감도 | < -28=""> |
| 소광비 | >10dB | 포화출력 | >-8dBm |
| 프로토콜 | SFF 8472, 로에스, 국제 전기통신 규격 위원회 G.984.2 | ||
명령 정보
| 부품번호 | 상술 | ||||
| 패키지 | TX 버스트 모드 | 온도 | 한계 | DDM | |
| ('Ｃ) | (킬로미터) | ||||
| GTF-UGU12-20DCL | SFF 2x10 | 낮은 수준 실행 TX | -5~70 | 20 | Ｙ |
| GTF-UGU12-20DCH | SFF 2x10 | 높은 수준은 TX를 가능하게 합니다 | -5~70 | 20 | Ｙ |
| GTF-UGU12-20DIL | SFF 2x10 | 낮은 수준 실행 TX | -40~85 | 20 | Ｙ |
| GTF-UGU12-20DIH | SFF 2x10 | 높은 수준은 TX를 가능하게 합니다 | -40~85 | 20 | Ｙ |
특징
애플리케이션
표준
패키지 아웃라인
더 GPON ONU SFP 송수신기를 위해 미안하지만, 다음과 같은 양식을 언급하세요
GPON ONU 송수신기 일련 (자료 RateTX-1.244G/RX-2.488G, 사고 방식 :TX1310nm/RX1490nm, 클래스 B+,DFB+APD)
| 약속 어음 | 폼 팩터 | 송신 전력 | Rx 민감도 | 인터페이스 | 온도 |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / UPC | Com. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / UPC 땋아 늘인 머리 | Com. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / UPC 땋아 늘인 머리 | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / APC 땋아 늘인 머리 | Com. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / APC 땋아 늘인 머리 | Ind. |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC / UPC | Com. |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC / UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC / 자동 위상 조정 | Com. |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC / 자동 위상 조정 | Ind. |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | LC / 자동 위상 조정 | Com. |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | LC / 자동 위상 조정 | Ind. |
