제품 상세 정보:
|
| 상품 이름: | GPON ONU 송수신기 | 타입: | SFF 2x10 클래스 B+ |
|---|---|---|---|
| 자료 비율(gbp): | TX-1.244Gbps/RX-2.488Gbps | 사고 방식: | 1310nm TX/1490nm RX |
| 거리: | 20 킬로미터 | 연결기: | SC UPC |
| DDM: | 지원 | 키워드: | GPON ONU 클래스 B+ SFF 2x10 송수신기 |
| 강조하다: | 클래스 B+ GPON ONU 송수신기,1310nm GPON ONU 송수신기,1310nm 1490nm 스프피 |
||
GPON을 위한 클래스 B+ ONU
단일 파이버 양방향인 WDM 송수신기
1.244Gbps 상류와 2.488Gbps 하류
주류 호스트 장치로 매우 적합한 100%
기술

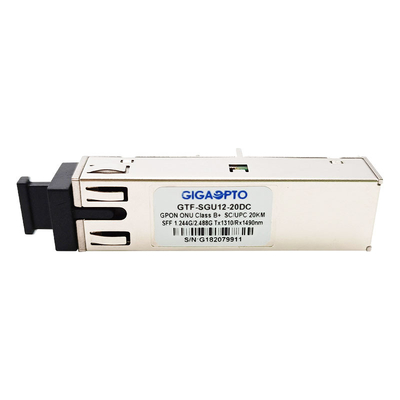

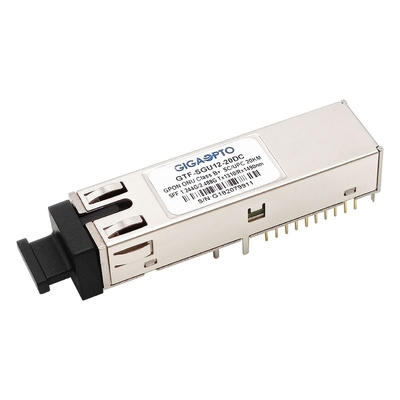

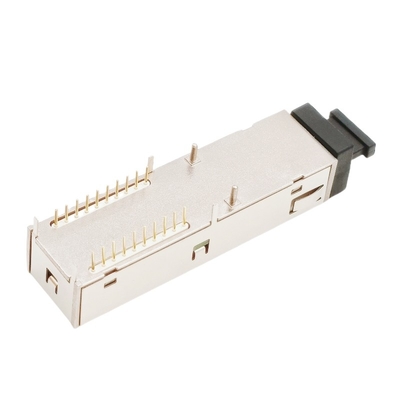

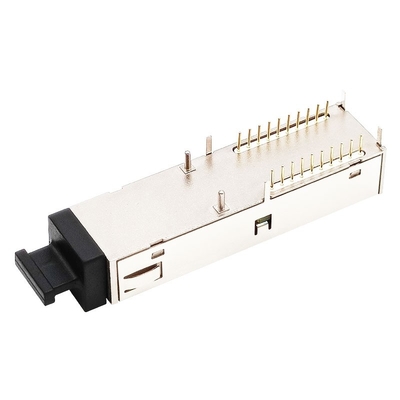

이 GTF-SGU12-20DC GPON ONU 수업 B+ SFF 2x10 SCUPC 수용부 송수신기 모듈은 저렴하 P2MP (점 대 다중점) 프트스 적용을 위해 설계됩니다. 그것은 국제 전기통신 규격 위원회 G.984.2 기준과 국제 전기통신 규격 위원회 G.984.2 Amendent-2006에 의해 지정된 클래스 B+ 오픈 데이터 네트워크 적용을 완전히 지원할 수 있습니다.
이 GPON ONU B+ 송수신기는 SC UPC 리셉터클커넥터로 소형 인수 2x10의 패키지입니다.
GPON ONU SFP 모듈은 고통합 광학 서브 어셈블리에서 1310nm 비냉각 DFB레이저, 인듐갈륨비소 전치증폭기와 WDM 필터로 구성됩니다. 그것은 벌스트 모드에서 1310nm에 1.244Gbps를 전하고, 연속 모드에서 1490nm에 2.488Gbps를 받습니다. 이 송수신기는 IEC 60825-1과 IEC 60825-2에 따른 등급 1 레이저 제품이고 그것이 순응한 ROHS-6입니다.
완전히 국제적 관련 규격을 따른 금속성 계획 보장 우수한 EMI와 EMC 특성.
송수신기 온도의 실시간 감시를 제공하는 SFF-8472에 명시된 것처럼, 디지털 진단 기능은 이용 가능합니다, 레이저 바이어스 전류, 광학력이 광학력과 송수신기 공급 전압을 받았습니다.
상술
| 상품 이름 | GPON ONU 송수신기 | 타입 | 클래스 B+ |
| 형태 필드 | SFF 2x10 | 전원 전압 | +3.3V |
| 접속구의 형태 | SC UPC | 맥스 거리 | 20 킬로미터 |
| 디지털 진단상의 (DDM) | 지원받습니다 | 매체 유형 | SMF |
| 보증 | 3-년 | 작동 온도 | 표준 0~70' C/Industrial - 40~85' Ｃ |
| 자료 비율 (TX) | 1.244Gbps | 자료 비율 (RX) | 2.488Gbps |
| 사고 방식 (TX) | 1310nm | 사고 방식 (RX) | 1490nm |
| 전력 소모 | <1> | 총전류 | 300mA (맥스) |
| LD는 타이핑합니다 | DFB | PD는 타이핑합니다 | APD |
| TX 출력 전원 (dBm) | +0.5~+5.0dBm | 민감도 | < -28=""> |
| 소광비 | >9dB | 수신기 포화 | >-8dBm |
| 프로토콜 | SFF 8472, 로에스 | ||
명령 정보
| 부품번호 | 상술 | ||||
| 자료 비율 | TX 버스트 모드 | 온도 | 한계 | DDM | |
| (그비피스) | ('Ｃ) | (킬로미터) | |||
| GTF-SGU12-20DCL | SFF 2x10 | 낮은 수준 실행 TX | -5~70 | 20 | 예 |
| GTF-SGU12-20DCH | SFF 2x10 | 높은 수준은 TX를 가능하게 합니다 | -5~70 | 20 | 예 |
| GTF-SGU12-20DIL | SFF 2x10 | 낮은 수준 실행 TX | -40~85 | 20 | 예 |
| GTF-SGU12-20DIH | SFF 2x10 | 높은 수준은 TX를 가능하게 합니다 | -40~85 | 20 | 예 |
특징
애플리케이션
표준
패키지 아웃라인
차원은 밀리미터에 있습니다. 그렇지 않았다면 상세화되지 않는다면 모든 차원은 ±0.1mm입니다. (유닛 : 밀리미터)
더 GPON ONU SFP 송수신기를 위해 미안하지만, 다음과 같은 양식을 언급하세요
GPON ONU 송수신기 일련 (자료 RateTX-1.244G/RX-2.488G, 사고 방식 :TX1310nm/RX1490nm, 클래스 B+,DFB+APD)
| 약속 어음 | 폼 팩터 | 송신 전력 | Rx 민감도 | 인터페이스 | 온도 |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / UPC | Com. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / UPC 땋아 늘인 머리 | Com. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / UPC 땋아 늘인 머리 | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / APC 땋아 늘인 머리 | Com. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC / APC 땋아 늘인 머리 | Ind. |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC / UPC | Com. |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC / UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC / 자동 위상 조정 | Com. |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC / 자동 위상 조정 | Ind. |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | LC / 자동 위상 조정 | Com. |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | LC / 자동 위상 조정 | Ind. |
