제품 상세 정보:
|
| 상품 이름: | GPON SFP 송수신기 | 타입: | 등급 D 8dBm |
|---|---|---|---|
| 자료 비율 (Gb / Ｓ): | TX2.5Gb/s/RX1.25Gb/s | 사고 방식: | 1490nm-TX/1310nm-RX |
| 연결기: | 단순한 SC | 진단상의: | 지원받습니다 |
| 키워드: | +8dBm 등급 D GPON OLT SFP 송수신기 모듈 | ||
| 강조하다: | SFP GPON OLT 송수신기,DDM GPON OLT 송수신기,8dBm 광학 모듈 |
||

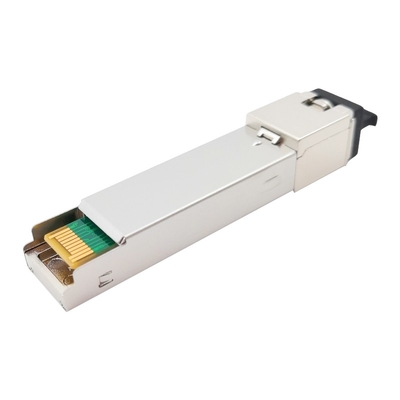

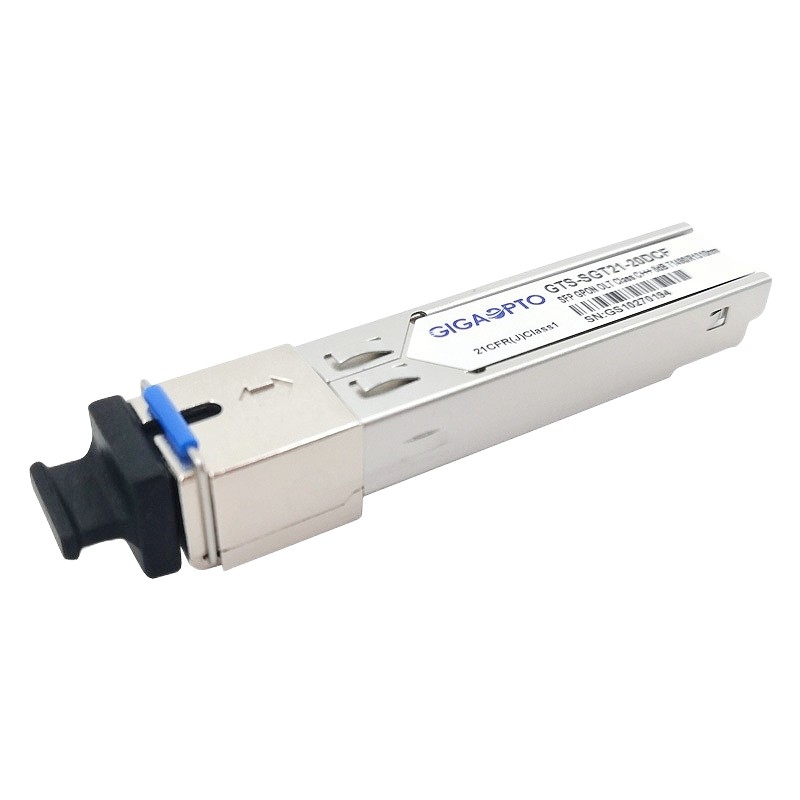

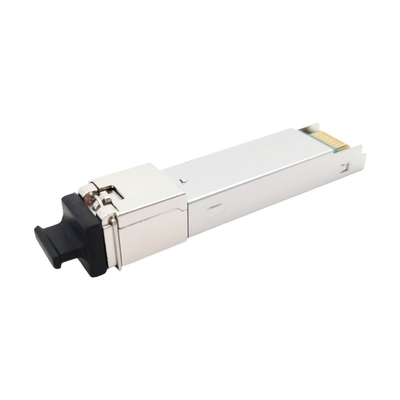

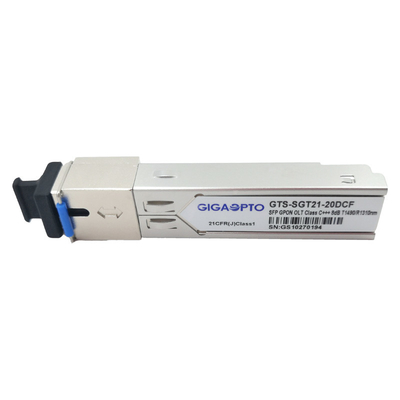

GPON OLT SFP 등급 D 송신 전력 8dBm 송수신기 모듈 부품번호 GTS-SGT21-20DCF
기술
이 8dBm 송신 전력 GPON OLT SFP는 1.244Gbps 상류와 2.488Gbps 하류와 광 회선 단말 (OLT) 적용에 대한 ITU G.984.2 계층 D/C+++ 요구로 매우 순응합니다.
이 GPON Ｄ SFP 패키징 모듈은 고통합 광학 서브 어셈블리에서 1490nm 연속 모드 2.488Gbps DFB 송신기, 1310nm 벌스트 모드 APD 수신기 1.244Gbps명, 전치증폭기와 WDM 필터로 구성됩니다. 그것은 등급 1 레이저 제품이 IEC 60825-1과 IEC 60825-2에 따른다는 것 이고 그것은 MSA SFP이고 SFF-8472와 ROHS6이 순응합니다.
상술
| 상품 이름 | GPON OLT SFP 모듈 | 클래스 형태 | 클래스 D/C+++ |
| 패키징 | SFP | 전원 전압 | +3.3V |
| 연결기 | SC 단체 | 맥스 한계 | 20 킬로미터 |
| DDM / DOM | 지원받습니다 | 섬유형 | 단일모드 섬유 |
| 보증 | 3년 | 작동 온도 | - 5~70' C/ - 40~85' Ｃ |
| 자료 비율 (TX) | 2.488Gbps | 자료 비율 (RX) | 1.244Gbps |
| 사고 방식 (TX) | 1490nm | 사고 방식 (RX) | 1310nm |
| 소비 전력 | <1> | 총전류 | 450mA (맥스) |
| 송신기 | DFB | 수신기 | APD |
| TX 초과 전력 (dBm) | +6.0~+10.0dBm | RX 민감도 | < -32=""> |
| 외부적입니다. 비율 | >8.2dB | 수신기 과부담 | >-15dBm |
| 프로토콜 | SFF-8472, ITUT-984.2 | ||
특징
애플리케이션
표준
| 광학 송신기 특성 | ||||||
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 론칭한 전력 (평균.) | 입을 삐죽거리기 | +6 | +8 | +10 | 데이터 베이스 관리 프로그램 | |
| 작동 파장 범위 | λC | 1480 | 1500 | 별거 안 해 | ||
| 스펙트럼 폭 (-20dB) | λ | 1 | 별거 안 해 | |||
| 인접 모드 억제율 | SMSR | 30 | ||||
| 소광비 | ER | 8.2 | dB | PRBS 223-1+72CID @2.488Gbit/s | ||
| 송신기와 분산 페널티 | TDP | 1 | dB | 20 킬로미터 SMF에 송신하세요 | ||
| TX 뒤에 있는 광 출력 파워는 무능하게 합니다 | PDIS | -39 | 데이터 베이스 관리 프로그램 | |||
| 출력 아이 다이어그램 | 국제 전기통신 규격 위원회 G.984.2로 순응합니다 | |||||
| 송신기 반사도 | -10 | dB | ||||
| 광학 수신기 특성 | ||||||
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 파장 범위 | λC | 1260 | 1360 | 별거 안 해 | ||
| 수신기 감도 | SEN | -32 | 데이터 베이스 관리 프로그램 | Note1 | ||
| 광학력 입력 과부하 | SAT | -15 | 데이터 베이스 관리 프로그램 | Note1 | ||
| 다이내믹 레인지 | 15 | dB | 형태 1 | |||
| 수신기 반사도 | -15 | dB | ||||
전형적인 애플리케이션은 순회합니다
EEPROM 메모리 지도
EEPROM 시리얼 id 기억 내용
광 전송부는 EEPROM을 포함합니다. 그것은 송수신기의 능력, 표준 인터페이스, 제조와 다른 정보를 설명하는 세련된 식별 정보에 대한 접근을 제공합니다. 직렬 프로토콜이 활성화될 때, 호스트는 시리얼 클럭 신호 (SCL, 현대적 Def 1)를 발생시킵니다. 상승부는 SFP 송수신기 이내에 보호받는 것으로 쓰고 있지 않는 EEPROM에서 그 부분으로의 자료를 시간을 잽니다. 하강부는 SFP 송수신기로부터의 자료를 시간을 잽니다. 시리얼 데이터 신호 (SDA, 현대적 Def 2)는 직렬 데이터 전송을 위해 양방향입니다. 호스트는 시작과 직렬 프로토콜 활성화 끝을 기념하기 위해 SCL과 관련하여 SDA를 사용합니다. 메모리는 개별적으로 또는 연속적으로 다루어질 수 있는 일련의 8비트 데이터 워드로 구성됩니다.
모듈은 현재 운영 상태에 대한 진단 정보를 제공합니다. 송수신기는 내부 아날로그 신호의 디지털화에 의해 이 다이어그나스틱 데이터를 발생시킵니다. 보정과 알람 / 경고 임계값 데이터는 장치 제조 동안 작성됩니다. 수신 전력 모니터링, 송전 전력 모니터링, 선입견 전류 모니터링, 공급 전압 모니터링과 모두를 모니터링하는 온도는 구현됩니다. 다이어그나스틱 데이터는 날것 자동 예금기 가치이고, EEPROM 위치 56에서 저장된 눈금 측정 상수를 사용하여 현실 세계 부서로 변환되어야 합니다 - 고공 직렬 버스 주소 A2h에 있는 95. 디지털 증상을 나타내는 메모리 맵 특정 데이터 분야는 수행원으로 규정짓습니다.
정보 - 기가옵투의 GPON OLT SFP 시리즈 (DFB+APD TX-2.488Gbps/RX-1.244Gbps/TX-1490nm/RX-1310nm SC 단체)을 주문하기
| 약속 어음 | 클래스 | 송신 전력 | Rx 민감도 | 온도 |
| GTS-SGT21-20DCB | B+ | +1.5~+5.0dBm | < -28=""> | Com |
| GTS-SGT21-20DIB | B+ | +1.5~+5.0dBm | < -28=""> | Ind. |
| GTS-SGT21-20DCC | C+ | +3.0~+7.0dBm | < -30=""> | Com |
| GTS-SGT21-20DIC | C+ | +3.0~+7.0dBm | < -30=""> | Ind. |
| GTS-SGT21-20DCD | C++ | +4.5~+10.0dBm | < -31=""> | Com |
| GTS-SGT21-20DID | C++ | +4.5~+10.0dBm | < -31=""> | Ind. |
| GTS-SGT21-20DCE | C+++ / Ｄ | +6.0~+10.0dBm | < -32=""> | Com |
| GTS-SGT21-20DIE | C+++ / Ｄ | +6.0~+10.0dBm | < -32=""> | Ind. |
| 기록 | OEM / ODM은 지원했습니다, 당신이 우리와 연락하도록 항상 환영받습니다. | |||
