에폰 ONU SFF 2x10 PX20 SC APC 송수신기 모듈 TX1310nm RX1490nm 1.25G

GEPON ONU PX20 SFF 2x10 SC / APC 땋아 늘인 머리 폭발 TX1310nm/RX1490nm 1.25G 20 킬로미터 SMF 송수신기 모듈

기술

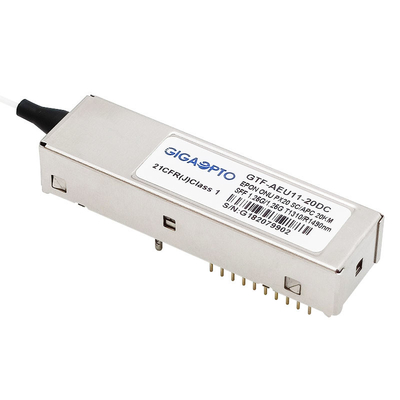

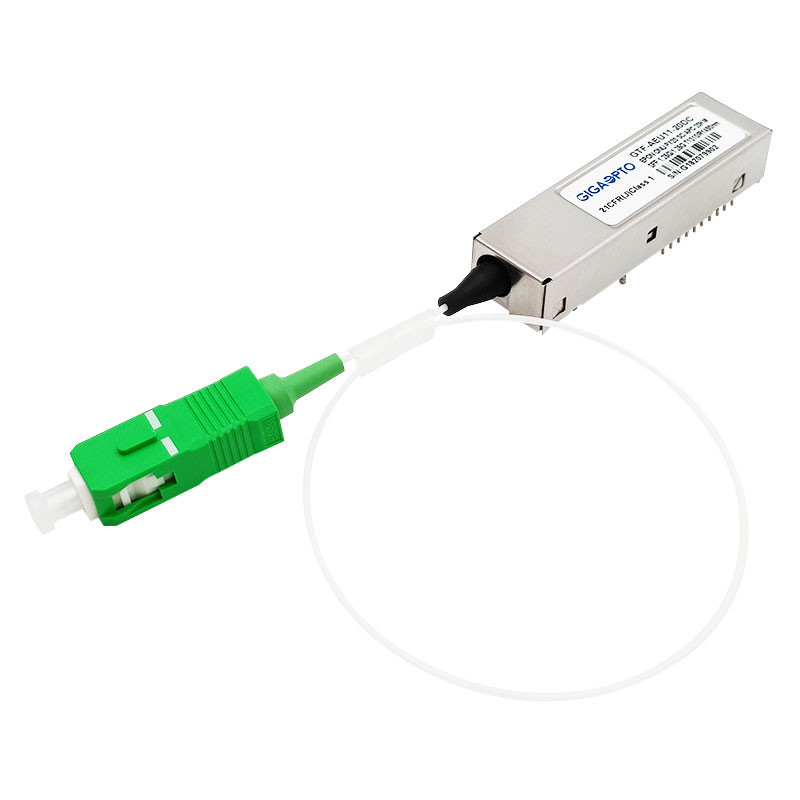

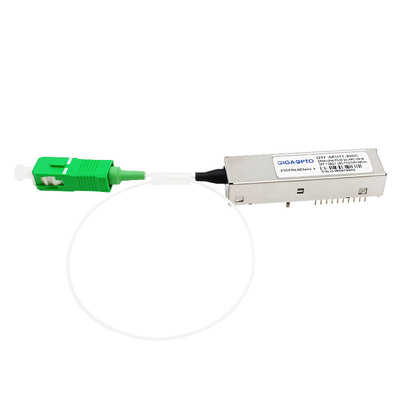

GIGAOPTO의 GTF-AEU11-20DC SFF (소형 인수)은 1250Mbps의 속도로, 2×10 핀 배치와 용접된 소규모 포장물 광 전송부이고, SC / APC 땋아 늘인 머리 광 인터페이스를 사용합니다. 송수신기는 IEEE802.3ah-2004 1000BASE-PX20 적용을 위해 광통신망 장치 (ONU) 입니다. 그것은 1310nm 벌스트 모드 송신기와 1490nm 연속 모드 수신기를 이용하여 단일 파이버에 1.25Gbps 데이터 링크를 위한 높은 성능 모듈입니다.

송신기 모듈은 FP 레이저 다이오드를 사용합니다고 IEC60825와 CDRH 등급 1 눈 안전으로 완전히 순응합니다. 그것은 APC 기능, IEEE802.3 아티엠 - 작동 온도, 데이터 입력과 AC 또는 DC 결합 회로에 있는 2004 요구와의 적합성을 보증하기 위한 온도 보상 회로를 포함합니다. 수신기 섹션은 트랜스-임피던스 증폭기)과 제한 증폭기와 밀봉한 패키지 PIN-TIA (핀을 사용합니다. 핀은 광학력을 전류로 변환시키고 전류가 트랜스-임피던스 증폭기에 의해 전압으로 변형됩니다.

상술

특징

• 대칭적 1.25Gbps 상류와 1.25Gbps 하류와의 단일 파이버 양방향 데이터 링크
• FP 레이저와 1310nm 벌스트 모드 송신기
• PIN-TIA와 1490nm 연속 모드 수신기
• 디지털 진단 모니터링 기능(ddm)

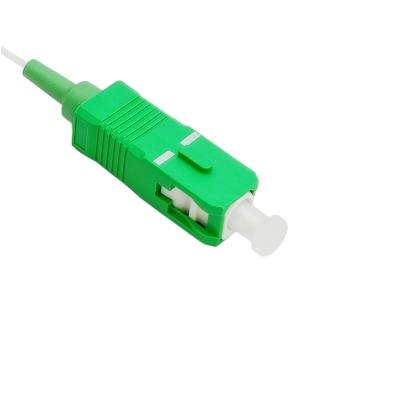

• SC / APC 땋아 늘인 머리와 2X10 SFF 패키지
• 한 개의 3.3V 전원 공급기
• LVTTL 인터페이스 논리 레벨
• 폭발 신호 입력을 위한 LVTTL
• 수신기 신호 손실을 위한 LVTTL은 지시를 발견합니다
• 낮은 EMI와 우수한 ESD 보호
• IEC60825 등급 I로 순응합니다
• 운용 케이스 온도 : 상용 : -5' C~70' Ｃ ; 인더스트리얼 : -40' C~85' Ｃ
• 순응한 RoHS6

애플리케이션

• 기가비트 이더넷 수동형 광 네트워크 (GEPON) -ONU 옆
• 프트스
• 다른 광링크

표준

• SFP 다중-자원 협정 (MSA) SFF-8074i에 따릅니다
• IEEE 802.3ah에 따릅니다
• FCC 47 CFR 15 부, 클래스 B에 따릅니다
• 2007년 6월 24일 날짜가 기입되는 레이저 주의 50 번에 따라서 일탈을 제외한 FDA 21 CFR 1040.10과 1040.11과 콤프리
• SFF-8472에 따릅니다
• TR-NWT-000870 4.1 ESD 민감도 분류 등급 2로 적합합니다.
• 텔코디아 GR-468-CORE로 적합합니다

명령 정보
