에폰 ONU 1.25G SFF 2x10 PX20 SC UPC 송수신기 모듈 TX1310nm RX1490nm

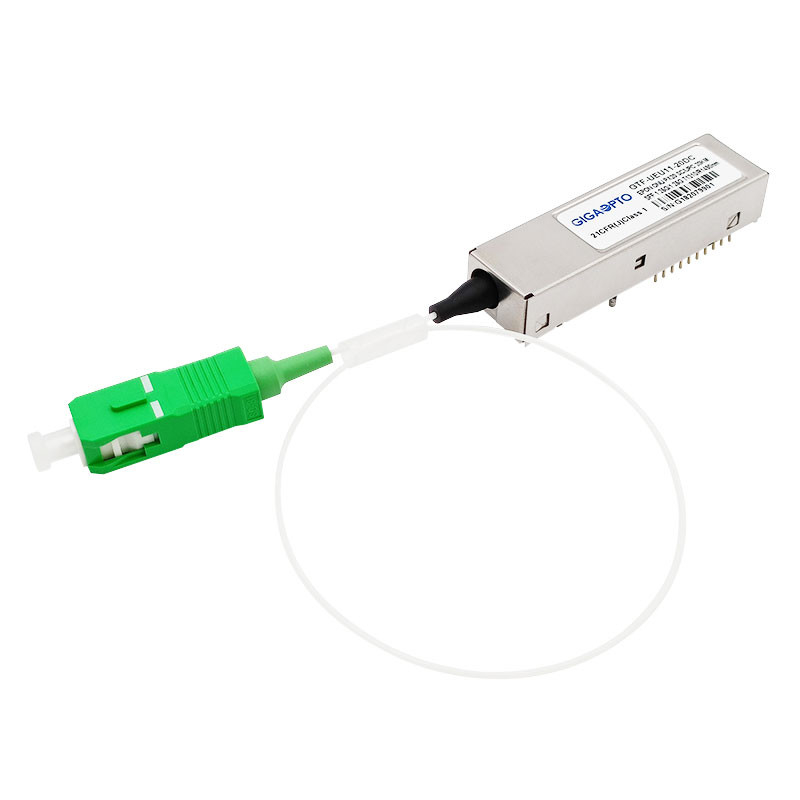

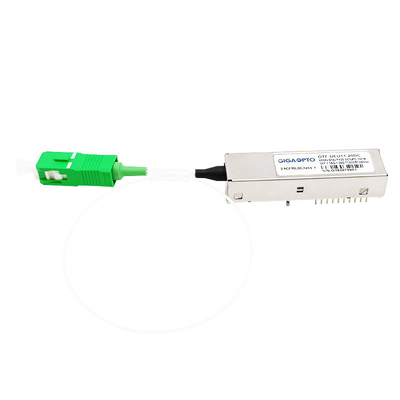

GEPON ONU PX20 SFF 2x10 SC / UPC 땋아 늘인 머리 폭발 TX1310nm/RX1490nm SMF 20 킬로미터 1.25G 송수신기 모듈

기술

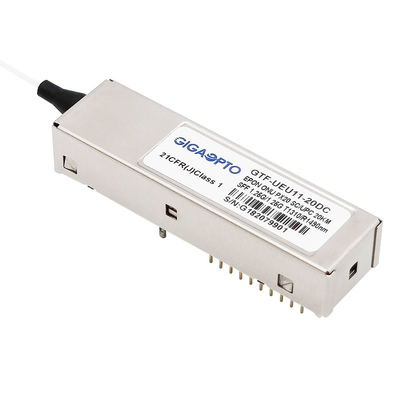

GIGAOPTO의 GTF-UEU11-20DC 양-방향 송수신기는 GEPON ONU 응용을 위해 전형적 1.25Gbps의 자료 비율을 지원하는 SC / UPC 땋아 늘인 머리와 SFF 2x10 패키지에 높은 성능 모듈입니다. 그것은 IEEE802.3ah 1000BASE-PX20 애플리케이션을 만나도록 설계됩니다. 모듈은 1310nm 벌스트 모드 송신기와 1490nm 연속 모드 수신기를 통합시킵니다.

모듈은 전력, 레이저 바이어스, 수신기 입력광 전력, 모듈 온도와 공급 전압을 전하는 것을 포함하여, 그것의 운영 상태와 지위의 디지털 진단 정보를 제공합니다. 보정과 알람 / 경고 임계값 데이터는 내부 메모리 (EEPROM)에서 작성되고 저장됩니다. 메모리 맵은 SFF-8472와 호환 가능합니다.

상술

특징

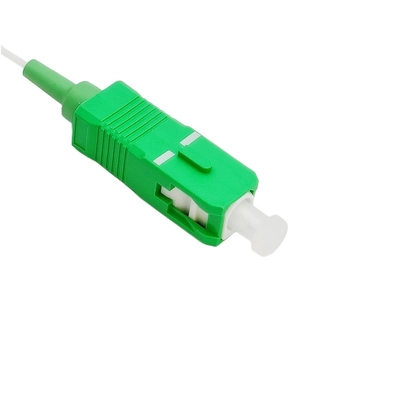

• SC / UPC 땋아 늘인 머리와 2X10 SFF 패키지
• 양방향인 1.25Gbps 상류, 1.25Gbps 하류
• 1310nm FP 레이저 벌스트 모드 송신기와 핀 수신기 1490nm명
• IEEE Std 802.3ahTM - 2004년에 따릅니다
• SFF-8472로 적합한 디지털 진단 감시기 인터페이스
• TX 버스트 모드 신호가 기능을 발견한다고 규정하세요
• LVTTL 송신기 레이저 장애 경고
• 한 개의 3.3V 전원 공급기
• 낮은 EMI와 우수한 ESD 보호
• 국제 계급 1 레이저 안전은 증명했습니다
• 작동 온도 범위 : 상업적 -5' C~70' Ｃ ; 산업적 -40' C~85' Ｃ
• RoHS-6으로 순응하 (무연)

애플리케이션

• 기가비트 이더넷 수동형 광 가입자망 (GEPON) ONU
• 버스트 모드 애플리케이션
• 프트스 광대역 접속 시스템

표준

• SFP 다중-자원 협정 (MSA) SFF-8074i에 따릅니다
• IEEE 802.3ah에 따릅니다
• FCC 47 CFR 15 부, 클래스 B에 따릅니다
• 2007년 6월 24일 날짜가 기입되는 레이저 주의 50 번에 따라서 일탈을 제외한 FDA 21 CFR 1040.10과 1040.11과 콤프리
• SFF-8472에 따릅니다
• TR-NWT-000870 4.1 ESD 민감도 분류 등급 2로 적합합니다.
• 텔코디아 GR-468-CORE로 적합합니다

명령 정보

핀 정의

전형적인 애플리케이션은 순회합니다

패키지 아웃라인
