제품 상세 정보:
|
| 상품 이름: | 에폰 OLT SFP | 형태 필드: | SFP |
|---|---|---|---|
| 맥스 자료 비율: | 1.25Gbps | 사고 방식: | TX1490nm/RX1310nm |
| 한계: | 20 킬로미터 | DDM / DOM: | 지원받습니다 |
| 소비 전력: | <1> | 오픈 데이터 네트워크는 분류됩니다: | PX20+ |
| 키워드: | SFP 에폰 OLT PX20+, GEPON SFP 1.25G, OLT PX20+ 모듈 | ||
| 강조하다: | SC SMF SFP 모듈,1.25G SMF SFP 모듈,에폰 OLT PX20+ |
||

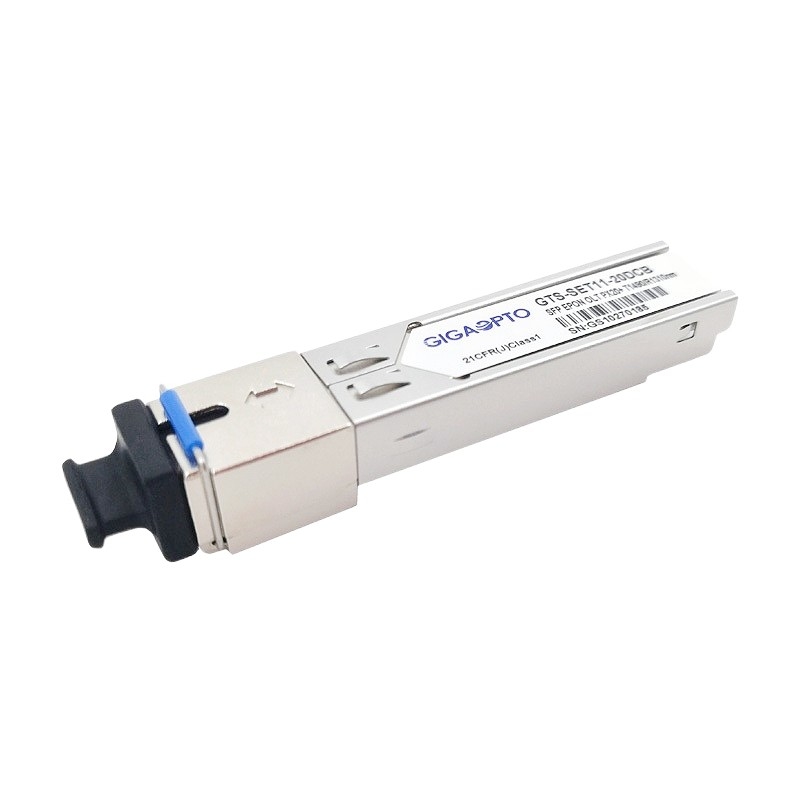

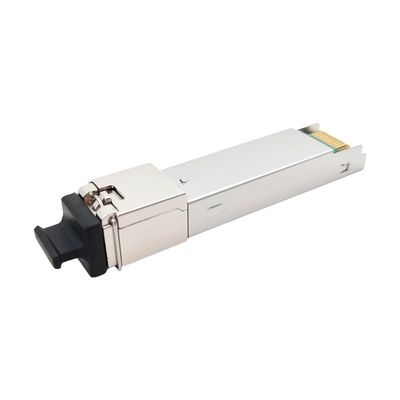

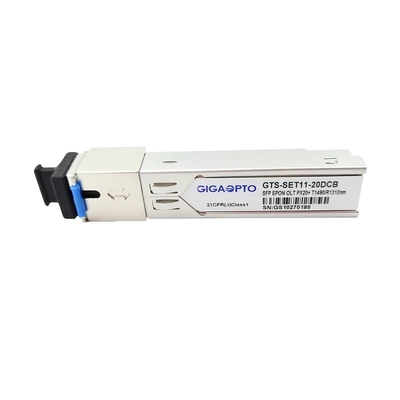

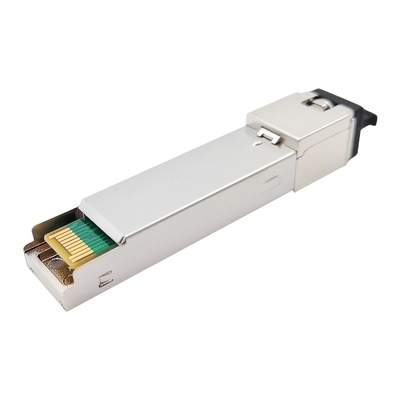

SFP 1.25G 에폰 OLT PX20+ TX1490nm/RX1310nm 20 킬로미터 SC SMF DDM 광 송수신기 모듈
기술
GIGAOPTO의 GTS-SET11-20DCB는 1.25Gbps 하류와 1.25Gbps 상류에 저렴하 기가비트 이더넷 수동형 광 네트워크 어플리케이션을 위해 설계된 고성능 에폰 OLT 송수신기 모듈입니다. 그것은 IEEE 802.3ah-2004로 완전히 순응합니다.
송신기 섹션은 1490nm DFB레이저와 IEC825 당 등급 1 눈 안전과 CDRH 기준이도록 설계되는 통합된 레이저 드라이버를 사용합니다. 레이저 드라이버는 APC와 온도 보상 기능을 포함하며, 그것이 출시 광학력과 소광비를 온도와 노화에 걸쳐 일정한 채로 유지해서 사용됩니다. 수신기는 밀봉하여 패키지 APD-TIA (트랜스-임피던스 증폭기) 프리 앰프와 LVPECL 적합한 차동 출력과 제한 증폭기를 가지고 있습니다.수신기 신호 손실 (Rx_LOS), 전송 드이사벨 (Tx_DIS), 전송 결점 (Tx_FAULT)와 모니터와 함수 조절은 LVTTL 적합한다.
디지털 진단 모니터링 기능은 SFP MSA로 완전히 순응합니다.
상술
| 패키징 | 에폰 OLT SFP | 데이터 전송 속도 | TX-1.25G/RX-1.25G |
| 인터페이스 | SC / UPC | 전송거리 | 20 킬로미터 |
| 디지털 진단 모니터링 | 예 | 매체 | SMF |
| 보증 | 3년 | 작동 온도 | -5 내지 70' Ｃ |
| 저장 대기 온도 | -40 내지 85' Ｃ | 작동 습도 | 5% 내지 85% |
| 중심 파장 | TX1490nm/RX1310nm | 전원 전압 | 3.3V |
| 소비 전력 | <1> | 전체 공급 경향 | 500mA |
| 레이저 유형 | 1490nm DFB | 광검파기 | APD |
| 송신기 전력 | +7dBm에 대한 +2 | 수신기 감도 | <-30dbm> |
| ER | >9dB | 수신기 포화 | >-6dBm |
| 프로토콜 | SFP MSA, SFF-8472, IEEE 802.3ah-2004 | ||
특징
애플리케이션
기가비트 이더넷 수동형 광 네트워크 (GEPON)
프트스
표준
명령 정보
| 부품번호 | 패키지 | 자료 비율 (그비피스) | 사고 방식(NM) | 클래스 | 인터페이스 | 한계 | 임시. |
| GTS-SET11-20DCB | 에폰 OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+ | SC | 20 킬로미터 | Ｃ |
| GTS-SET11-20DIB | 에폰 OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+ | SC | 20 킬로미터 | 나 |
| GTS-SET11-20DCC | 에폰 OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20++ PX30 | SC | 20 킬로미터 | Ｃ |
| GTS-SET11-20DIC | 에폰 OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20++ PX30 |
SC | 20 킬로미터 | 나 |
| GTS-SET11-20DCD | 에폰 OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20+++ 7dBm PX40 |
SC | 20 킬로미터 | Ｃ |
| GTS-SET11-20DID | 에폰 OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20+++ 7dBm PX40 |
SC | 20 킬로미터 | 나 |
| GTS-SET11-20DCE | 에폰 OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+++ 9dBm PX40 | SC | 20 킬로미터 | Ｃ |
| GTS-SET11-20DIE | 에폰 OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+++ 9dBm PX40 | SC | 20 킬로미터 | 나 |
호환성
기가옵투의 광학 모듈의 모두는 공개소스이고, 많은 대단히 인기있는 광학적 장치와 완전히 호환 가능하기 위해 암호화될 수 있습니다. 이 제품 (에폰 OLT PX20+ SFP 1.25G TX1490nm / RX1310nm)를 위해 다음과 같은 상용성 테이블을 언급하세요. 당신이 원하면 호환성에 대해 더 많은 정보는 미안하지만, 우리와 연락하여 줍니다.
| 적합한 브랜드 | 호환부 수 | 적합한 브랜드 | 호환부 수 |
| GIGAOPTO | GTS-SET11-20DCB | WTD | RTXM168-418 |
| 알카텔 루센트 | 3FE53606AA01 | 히센스 | LTE4302M-BC+ |
| 화웨이 | 34060500 | 슈퍼스온 | SOEB4366-PSGB |
| ZTE | 033030100161 | 브로드엑스 | D24355 -SSCD |
| H3C | SFP-GE-PX20-D-SM1490-M | BDCOM | OLT-GSFP-20+ |
핀 정의
전형적인 애플리케이션은 순회합니다
패키지 아웃라인
차원은 밀리미터에 있습니다. 그렇지 않았다면 상세화되지 않는다면 모든 차원은 ±0.1mm입니다. (유닛 : 밀리미터)
