제품 상세 정보:
|
| 상품 이름: | 시스코 호환 송수신기 | 데이타율: | 10.3125Gbps |
|---|---|---|---|
| 사고 방식: | 1270~1610nm | 전송: | 10 킬로미터 |
| 광학 예산: | 10dB | 애플리케이션: | 데이타 센터, 10G 이더넷 |
| 강조하다: | 1610nm 시스코 광 전송부,SMF 시스코 광 전송부,10 킬로미터 시스코 호환 송수신기 |
||

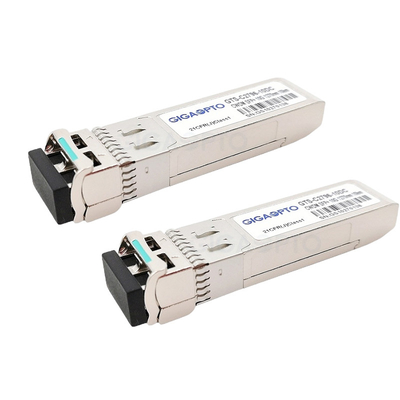

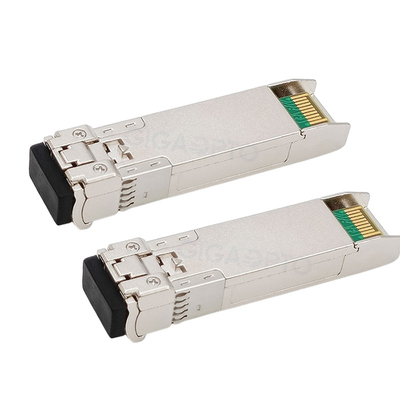

10Gbps SFP+ 1270~1610nm시스코 호환광트랜시버RSSMF 10km~을 위한CWDM-SFP10G-더블 엑스-10
10G SFP+ CWDM LR(1270~1610)nm 시리즈 제품 설명
이 핫 플러그형 10Gbps Cisco CWDM-SFP10G-xx-10 호환 트랜시버는 다중화된 광 네트워크를 위한 고용량, 고대역폭 통신 솔루션을 제공합니다.이 CWDM SFP+ 트랜시버 모듈은 이중 가닥 단일 모드 광섬유를 통해 최대 10km의 10기가비트 이더넷 링크를 위해 설계되었습니다.
신뢰성이 높은 CWDM DFB 송신기와 PIN 광검출기가 이중 LC 광 커넥터에 포함되어 있습니다.각 단계는 20nm이며 1270nm부터 1610nm까지 18개의 중심 파장을 사용할 수 있습니다.10dB의 최소 광 링크 예산이 보장됩니다.
CWDM-SFP10G-xx-10 송수신기는 SFF-8431, SFF-8432 및 IEEE 802.3ae 10GBASE-LR 및 10G 파이버 채널을 준수합니다.SFF-8472에 지정된 대로 2선 직렬 인터페이스를 통해 디지털 진단 기능을 사용할 수 있습니다.
기능 사양
| 호환 브랜드 | 시스코 | P/N(부품 번호) | CWDM-SFP10G-xx-10 |
| 공급업체 | 기가옵토 | 데이터 속도(Gbps) | 10.3Gb/초 |
| 파장 | 1270nm~1610nm | 도달하다 | 10km |
| 상호 작용 | 듀얼 LC | 매체 유형 | G.652 SMF |
| 송신기 | CWDM DFB | 수화기 | 핀 |
| 전압 공급 | 3.3V | 수신 감도 | <-14.4dBm |
| TX 출력 전력(dBm) | -6~+0.5dBm | 포화 입력 전력 | <0.5dBm |
| 전력 예산(dB) | 8.4dB | 멸종 비율 | >3.5dB |
| 전력 소모 | <1.0W | 온도 | 0~70°C(32~158°F) |
| DOM/DDM | 지원하다 | OEM/ODM | 지원됨 |
주문 정보
| 부품 번호 | 설명 | CWDM/CH | 도달범위(KM) | 커넥터 | 래치 색상 |
| CWDM-SFP10G-1270-10 | SFP+ 10Gbps 시스코 CWDM LR | 1270nm | 10km | LC 듀플렉스 | 라이트 퍼플 |
| CWDM-SFP10G-1290-10 | SFP+ 10Gbps 시스코 CWDM LR | 1290nm | 10km | LC 듀플렉스 | 하늘색 |
| CWDM-SFP10G-1310-10 | SFP+ 10Gbps 시스코 CWDM LR | 1310nm | 10km | LC 듀플렉스 | 연두색 |
| CWDM-SFP10G-1330-10 | SFP+ 10Gbps 시스코 CWDM LR | 1330nm | 10km | LC 듀플렉스 | 황토 |
| CWDM-SFP10G-1350-10 | SFP+ 10Gbps 시스코 CWDM LR | 1350nm | 10km | LC 듀플렉스 | 분홍색 |
| CWDM-SFP10G-1370-10 | SFP+ 10Gbps 시스코 CWDM LR | 1370nm | 10km | LC 듀플렉스 | 베이지 |
| CWDM-SFP10G-1390-10 | SFP+ 10Gbps 시스코 CWDM LR | 1390nm | 10km | LC 듀플렉스 | 하얀색 |
| CWDM-SFP10G-1410-10 | SFP+ 10Gbps 시스코 CWDM LR | 1410nm | 10km | LC 듀플렉스 | 은 |
| CWDM-SFP10G-1430-10 | SFP+ 10Gbps 시스코 CWDM LR | 1430nm | 10km | LC 듀플렉스 | 검은색 |
| CWDM-SFP10G-1450-10 | SFP+ 10Gbps 시스코 CWDM LR | 1450nm | 10km | LC 듀플렉스 | 노란색 주황색 |
| CWDM-SFP10G-1470-10 | SFP+ 10Gbps 시스코 CWDM LR | 1470nm | 10km | LC 듀플렉스 | 회색 |
| CWDM-SFP10G-1490-10 | SFP+ 10Gbps 시스코 CWDM LR | 1490nm | 10km | LC 듀플렉스 | 볼렛 |
| CWDM-SFP10G-1510-10 | SFP+ 10Gbps 시스코 CWDM LR | 1510nm | 10km | LC 듀플렉스 | 파란색 |
| CWDM-SFP10G-1530-10 | SFP+ 10Gbps 시스코 CWDM LR | 1530nm | 10km | LC 듀플렉스 | 녹색 |
| CWDM-SFP10G-1550-10 | SFP+ 10Gbps 시스코 CWDM LR | 1550nm | 10km | LC 듀플렉스 | 노란색 |
| CWDM-SFP10G-1570-10 | SFP+ 10Gbps 시스코 CWDM LR | 1570nm | 10km | LC 듀플렉스 | 주황색 |
| CWDM-SFP10G-1590-10 | SFP+ 10Gbps 시스코 CWDM LR | 1590nm | 10km | LC 듀플렉스 | 빨간색 |
| CWDM-SFP10G-1610-10 | SFP+ 10Gbps 시스코 CWDM LR | 1610nm | 10km | LC 듀플렉스 | 갈색 |
특징
애플리케이션
기준
광학특성
| 광 송신기 특성 | |||||||
| 매개변수 | 상징 | 최소 | 전형적인 | 맥스 | 단위 | 노트 | |
| 평균 출력 전력 | 피밖으로 | -6 | 0.5 | dBm | |||
| 중심 파장 | λc | λc-6 | λc | λc+7.5 | nm | 1 | |
| 스펙트럼 폭(-20dB) | Δλ | 1 | nm | ||||
| 사이드 모드 억제 비율 | SMSR | 30 | 데시벨 | ||||
| 멸종 비율 | 응급실 | 3.5 | 데시벨 | ||||
| 상대 강도 소음 | 린 | -128 | dB/Hz | ||||
| 광 반사 손실 | 12 | 데시벨 | |||||
| 송신기 및 분산 페널티 | TDP | 3.2 | 데시벨 | ||||
| 송신기 꺼짐 전원 | 피끄다 | -45 | dBm | ||||
| 출력 아이 다이어그램 | IEEE802.3ae 준수 | ||||||
| 광 수신기 특성 | |||||||
| 매개변수 | 상징 | 최소 | 전형적인 | 맥스 | 단위 | 노트 | |
| 중심 파장 | λc | 1260 | 1620 | nm | |||
| 수신기 감도 | 피센 | -14.4 | dBm | 2 | |||
| 입력 포화 전력(과부하) | 피앉았다 | 0.5 | dBm | ||||
| 수신기 반사율 | -12 | 데시벨 | |||||
| LOS 선언 해제 수준 | 손실 | -17 | dBm | ||||
| LOS 어설션 수준 | 로사 | -30 | dBm | ||||
| LOS 히스테리시스 | HYS | 0.5 | 6 | 데시벨 | |||
참고 1.ITU-T G.694.2 CWDM 파장은 1270nm부터 1610nm까지, 각 단계는 20nm입니다.
노트 2.PRBS 2로 측정31-1 테스트 패턴, @10.3125Gbps, BER<10-12.
