제품 상세 정보:
|
| 이름: | 시스코 호환 송수신기 | 사고 방식: | 1550nm |
|---|---|---|---|
| 유선 통신: | 100KM | 광학 예산: | 24dB |
| 인터페이스: | LC 이중 통신 | 키워드: | 시스코 SFP 10G ZR100 |
| 강조하다: | 100 킬로미터 섬유 송수신기 모듈,1550nm 섬유 송수신기 모듈,시스코 적합한 SFP-10G-ZR100 |
||

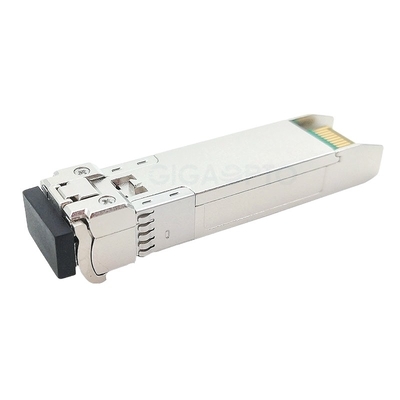

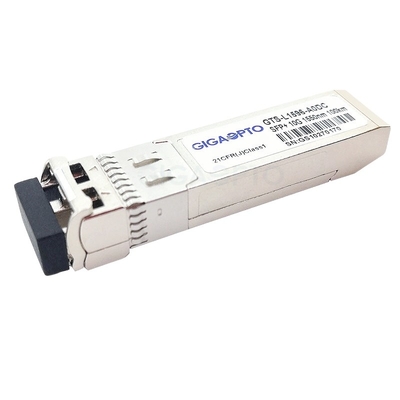

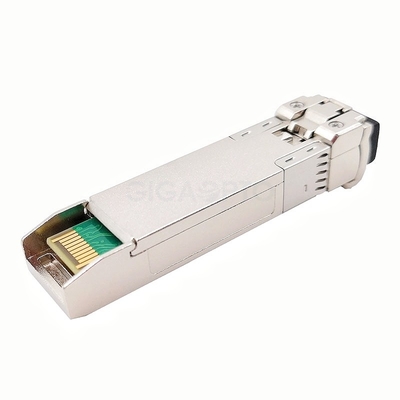

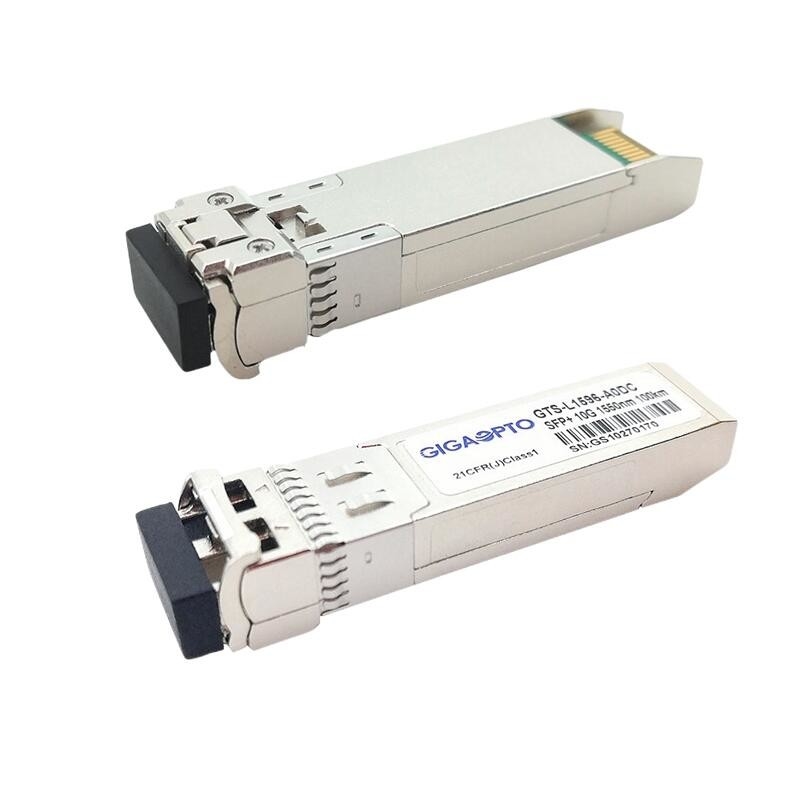

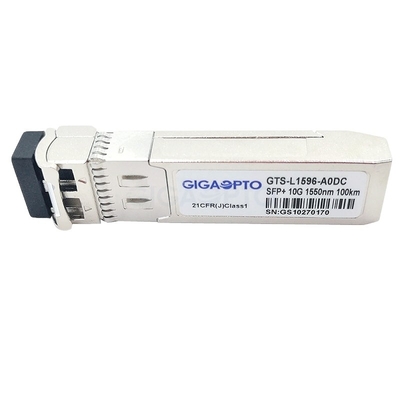

10GBASE이자형ZR100킬로미터1550nm시스코 호환 섬유트랜시버 모듈을 위한SFP-10G-ZR100
시스코에 대한 설명SFP 10G ZR100광섬유 트랜시버 모듈
이 Cisco SFP-10G-ZR100 호환 파이버 트랜시버 모듈은 1550nm의 파장을 사용하는 단일 모드 파이버를 통해 최대 100km의 초장거리 10기가비트 이더넷 링크를 위한 비용 효율적인 고성능 10Gb/s SFP+ eZR 트랜시버 모듈입니다. .
이 SFP-10G-ZR100 모듈은 SFP+ MSA 사양(SFF-8431, SFF-8432, SFF-8472), 10기가비트 이더넷 사양(IEEE 802.3ae당 10GBASE-ZR/ZW) 및 10G 파이버 채널 표준을 준수합니다.SFF-8472에 지정된 대로 2선 직렬 인터페이스를 통해 디지털 진단 모니터링이 가능합니다.
이 SFP-10G-ZR은 Cisco 3100 WS 시리즈, Cisco 4500 WS 시리즈, Cisco 4900 시리즈, Cisco 5700 Air 시리즈, Cisco 6000, Cisco 6800 시리즈, Cisco C6800 시리즈와 같은 광범위한 Cisco 네트워크 장비와 원활하게 상호 연결할 수 있습니다. , Cisco Nexus 2000 시리즈, Cisco Nexus 3000 시리즈, Cisco Nexus 5000 시리즈, Cisco Nexus 7000 시리즈, Cisco Nexus 9000 시리즈, Cisco WS-C2960S 시리즈, Cisco WS-C3560E 시리즈, Cisco UCS 시리즈 등
사양시스코의SFP 10G ZR100광섬유 트랜시버 모듈
| 호환 브랜드 | 시스코 | P/N(부품 번호) | SFP-10G-ZR100 |
| 공급업체 | 기가옵토 | 유형 | 10Gbps SFP+ |
| 파장 | 1550nm | 케이블 거리 | 100km |
| 송신기 | EML 레이저 | 수화기 | APD |
| TX 출력 전력 | 1~5dBm | RX 감도 | < -25dBm |
| 전력예산 | 26dB | 멸종 비율 | >8.2dB |
| 전력 소비 | 1.8W 이하 | 초과 적재 | >-6dBm |
| DOM 지원 | 예 | 온도 범위 | 0~70°C |
| OEM/ODM | 지원됨 | 보증 | 3 년 |
주의 사항: 장거리 송수신기가 단거리 전송에 사용되는 경우 표에 따라 적절한 감쇠기와 일치시키십시오.
| 거리 | 10km 이하 | ≤ 30km | ≤ 50km |
| 감쇠기 | 12dB | 10dB | 5dB |
특징시스코의SFP 10G ZR100광섬유 트랜시버 모듈
애플리케이션시스코의SFP 10G ZR100광섬유 트랜시버 모듈
전기적 및 광학적 특성시스코의SFP 10G ZR100광섬유 트랜시버 모듈
| SFP-10G-ER100전기적 특성 | ||||||
| 매개변수 | 상징 | 최소 | 전형적인 | 맥스 | 단위 | 노트 |
| 총 공급 전류 | 나CC | 300 | 엄마 | |||
| 송신기 | ||||||
| 송신기 차동 입력 전압 | 180 | 1200 | mV | |||
| Tx_Fault 출력 전압 - 높음 | V오 | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault 출력 전압 - 낮음 | VOL | 0 | 0.4 | V | LVTTL | |
| Tx_Disable 입력 전압 - 높음 | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable 입력 전압 - 낮음 | V일리노이 | 0 | 0.8 | V | LVTTL | |
| 입력 차동 임피던스 | 90 | 100 | 110 | Ω | ||
| 수화기 | ||||||
| 수신기 차동 출력 전압 | 300 | 850 | mV | |||
| LOS 출력 전압 - 높음 | V오 | 2.4 | Vcc | V | LVTTL | |
| LOS 출력 전압 - 낮음 | VOL | 0 | 0.4 | V | LVTTL | |
| 출력 차동 임피던스 | 90 | 100 | 110 | Ω | ||
| SFP-10G-ER100광 송신기 특성 | |||||||
| 매개변수 | 상징 | 최소 | 전형적인 | 맥스 | 단위 | 노트 | |
| 평균 출력 전력 | 피밖으로 | 1 | 5 | dBm | |||
| 중심 파장 | λc | 1530 | 1550 | 1565년 | nm | ||
| 스펙트럼 폭(-20dB) | Δλ | 1 | nm | ||||
| 사이드 모드 억제 비율 | SMSR | 30 | 데시벨 | ||||
| 멸종 비율 | 응급실 | 8.2 | 데시벨 | ||||
| 상대 강도 소음 | 린 | -128 | dB/Hz | ||||
| 광학 상승/하강 시간 | 티아르 자형/티에프 | 28 | 50 | 추신 | |||
| 송신기 및 분산 페널티 | TDP | 2 | 데시벨 | ||||
| 송신기 꺼짐 전원 | 피끄다 | -30 | dBm | ||||
| 출력 아이 다이어그램 | IEEE802.3ae 준수 | ||||||
| 광 수신기 특성 | |||||||
| 매개변수 | 상징 | 최소 | 전형적인 | 맥스 | 단위 | 노트 | |
| 중심 파장 | λc | 1260 | 1610 | nm | |||
| 수신기 감도 | 피센 | -25 | dBm | 1 | |||
| 입력 포화 전력(과부하) | 피앉았다 | -6 | dBm | ||||
| 수신기 반사율 | -12 | 데시벨 | |||||
| LOS 선언 해제 수준 | 손실 | -26 | dBm | ||||
| LOS 어설션 수준 | 로사 | -38 | dBm | ||||
| LOS 히스테리시스 | HYS | 0.5 | 6 | 데시벨 | |||
참고 1.PRBS2로 측정31-1 패턴, @10.3125Gbps, ER=8.2dB, BER=1x10-12.
패키지 개요시스코의SFP 10G ZR100광섬유 트랜시버 모듈
치수는 밀리미터 단위입니다.달리 명시하지 않는 한 모든 치수는 ±0.1mm입니다.(단위:mm)
자주하는 질문
큐: 당신은 무역 회사입니까 아니면 제조업체입니까??
우리는 원래 제조업체입니다.우리는 OEM/ODM 사업을 할 수 있습니다.우리 회사는 주로 SFP 트랜시버를 생산합니다.
큐:주요 제품은 무엇입니까?
PON, SFP, SFP+, SFP28, QSFP+, QSFP28, CFP/CFP2/CFP4, FC, 비디오 SFP, 1x9, XFP, x2, Xenpak, SFF 광 트랜시버 시리즈 및 활성 광 케이블, 직접 연결 케이블, OSA 등 에.등.
큐: 선택하는 이유GigaOpto?
1. 신속한 배송과 뛰어난 서비스
2. 경쟁력 있는 판매 가격
3. OEM 및 ODM 협력에 대한 풍부한 경험
4. 100% 신소재 생산과 100% 신뢰할 수 있는 품질
큐: 어떻게 지킬 수 있니?ㅏ품질이 좋지 않다?
GigaOpto는 완벽한 품질 관리 시스템을 통해 고객에게 신뢰할 수 있는 품질 서비스를 제공하는 풍부한 경험을 보유하고 있으며 당사의 모든 제품은 배송 전에 100% 테스트를 거쳤습니다.
큐:보증은 어떻습니까?이의시스코SFP 10G ZR100광섬유 트랜시버 모듈?
신제품에 대한 3년 보증 및 평생 기술 지원.
큐: 샘플 주문을 할 수 있나요?당신의 MOQ는 무엇입니까이를 위해시스코SFP 10G ZR100광섬유 트랜시버 모듈?
예, 테스트 및 품질 확인을 위해 샘플 주문이 가능합니다.혼합 샘플이 허용됩니다. 우리의 MOQ는 단지 하나의 조각입니다.
큐:자체 로고, 라벨, 패키지를 사용할 수 있나요?이에시스코SFP 10G ZR100광섬유 트랜시버 모듈?
예, 귀하의 타사 트랜시버 브랜드를 마케팅하는 데 도움을 드릴 수 있습니다.
OEM 사용자 정의: 귀하의 로고(라벨링);귀하의 P/N(라벨링), 귀하의 S/N(라벨링),
EEPROM 정보: 공급업체 이름: 정보를 맞춤화했습니다.P/N: 귀하의 정보를 맞춤화했습니다.S/N: 귀하의 정보를 맞춤화합니다.
큐:무엇인가귀하의 지불 조건이를 위해시스코SFP 10G ZR100광섬유 트랜시버 모듈?
우리는 T/T, 서부 동맹, Paypal, L/C 등을 받아들입니다. 샘플의 경우: 100% 지불.정식 주문: 보증금 30%, 선적 전 잔금 70%.Gigaopto는 일반 고객이나 특별 대량 주문 또는 제품을 보유한 고객과 보다 유연한 조건에 동의할 수 있습니다.
큐:상품을 어떻게 배송하고 도착하는데 얼마나 걸리나요??
우리는 일반적으로 DHL, UPS, FedEx 또는 TNT로 배송합니다.도착하는데 보통 3~5일 정도 소요됩니다.
