제품 상세 정보:
|
| 이름: | SFP+ 시스코 송수신기 | 사고 방식: | 1550nm |
|---|---|---|---|
| 거리: | 40 킬로미터 | 연결기: | LC |
| 전력 예산: | 15dB | 애플리케이션: | 10G 이더넷 / 광섬유 채널 |
| 강조하다: | 1550nm 시스코 송수신기 모듈,10Gbase-ER 시스코 송수신기 모듈,FCC 시스코 호환 송수신기 |
||

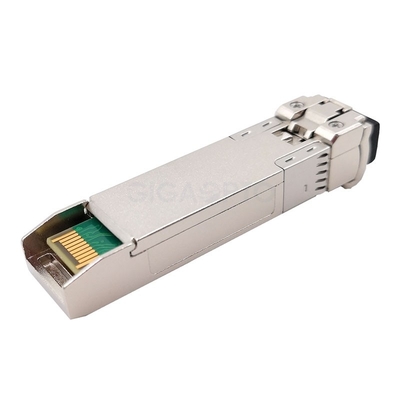

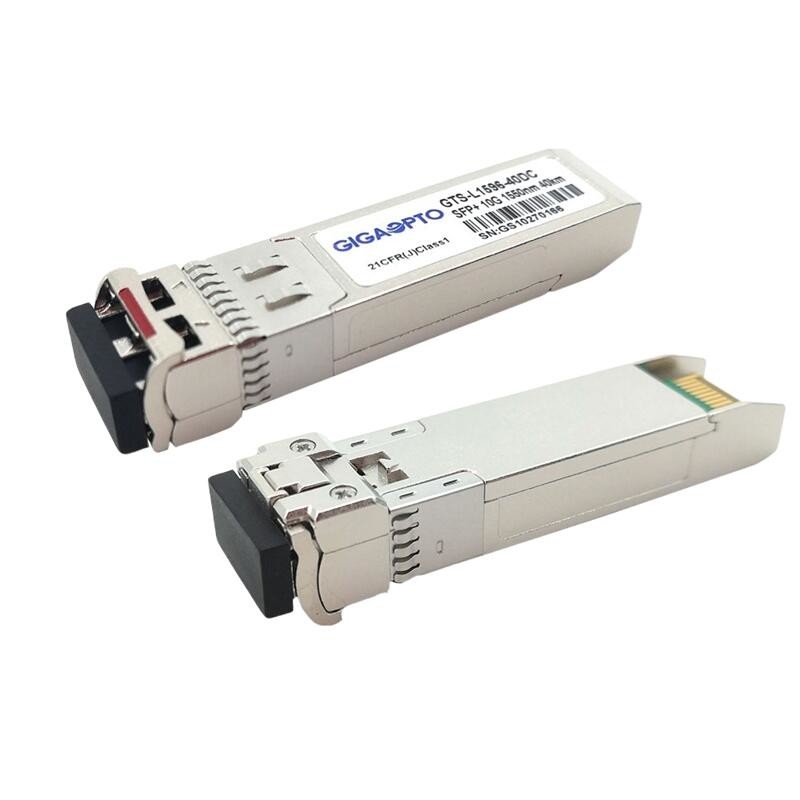

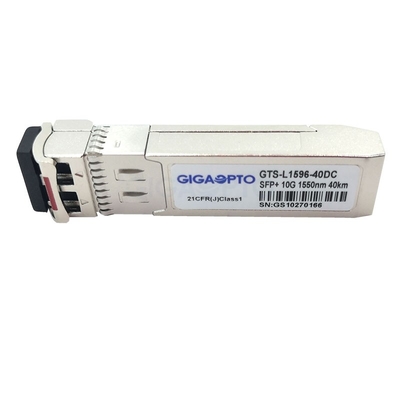

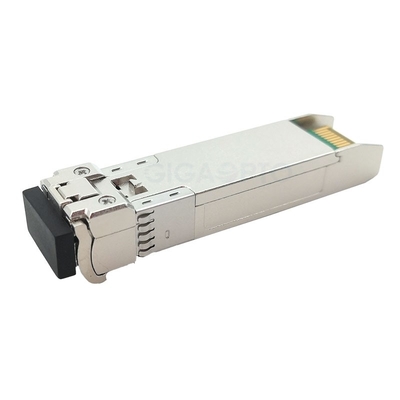

1550nm 10Gbase-ER Cisco 호환 트랜시버 모듈SFP-10G-ER
Cisco 호환 트랜시버 모듈에 대한 설명SFP-10G-ER
이 Cisco SFP-10G-ER 호환 광 트랜시버는 고품질 구성 요소로 제조되었으며 원래 제조업체 사양을 충족하거나 초과하도록 엄격하게 테스트되었으며 데이터 센터 네트워크 애플리케이션에 최적화되었습니다.LC 커넥터를 통해 1550nm의 파장을 사용하는 G.652 이중 광섬유 단일 모드 광섬유(SMF) 광케이블을 통해 최대 40km까지 10GBase-ER/EW(10.3125Gbps/9.953Gbps) 처리량을 제공합니다.
이 SFP-10G-ER 모듈은 고집적 광학 하위 어셈블리의 1550 EML 레이저, InGaAs PIN 및 전치 증폭기로 구성되며 모든 모듈은 클래스 1 레이저 안전을 충족합니다.
디지털 진단 모니터링(DDM/DOM)은 SFF-8472에 지정된 대로 2선 직렬 인터페이스를 통해 사용할 수 있으며, 이는 트랜시버 온도, 레이저 바이어스 전류, 광 전력, 수신된 광 전력 및 트랜시버 공급 전압에 대한 실시간 모니터링을 제공합니다.
이 SFP-10G-ER 광 모듈은 Cisco 3100 WS 시리즈, Cisco 4500 WS 시리즈, Cisco 4900 시리즈, Cisco 5700 Air 시리즈, Cisco 6000, Cisco 6800 시리즈, Cisco와 같은 광범위한 Cisco 네트워크 장비와 호환되도록 프로그래밍되었습니다. C6800 시리즈, Cisco Nexus 2000 시리즈, Cisco Nexus 3000 시리즈, Cisco Nexus 5000 시리즈, Cisco Nexus 7000 시리즈, Cisco Nexus 9000 시리즈, Cisco WS-C2960S 시리즈, Cisco WS-C3560E 시리즈, Cisco UCS 시리즈 등
사양Cisco 호환 트랜시버 모듈 중SFP-10G-ER
| 호환 브랜드 | 시스코 | 부품번호 | SFP-10G-ER |
| 공급업체 | 기가옵토 | 유형 | 10Gbps SFP+ |
| 파장 | 1550nm | 최대 도달 범위 | 40km |
| 커넥터 유형 | LC 듀플렉스 | 케이블 유형 | 단일 모드 광섬유 |
| LD형 | EML 레이저 | 수신기 유형 | 핀 |
| TX 평균 전력 | -1~3dBm | RX 감도 | < -16dBm |
| 전력예산 | 15dB | 멸종 비율 | >8.2dB |
| 전력 소비 | 1.5W 이하 | RX 과부하 | >0.5dBm |
| DOM 지원 | 지원됨 | 온도 범위 | 0~70°C(32~158°F) |
주의 사항: 장거리 송수신기가 단거리 전송에 사용되는 경우 표에 따라 적절한 감쇠기와 일치시키십시오.
| 거리 | ≤ 5km | 10km 이하 | 20km 이하 |
| 감쇠기 | 7dB | 5dB | 3dB |
특징Cisco 호환 트랜시버 모듈 중SFP-10G-ER
애플리케이션Cisco 호환 트랜시버 모듈 중SFP-10G-ER
전기적 및 광학적 특성Cisco 호환 트랜시버 모듈 중SFP-10G-ER
| 전기적 특성 | ||||||
| 매개변수 | 상징 | 최소 | 전형적인 | 맥스 | 단위 | 노트 |
| 총 공급 전류 | 나CC | 300 | 엄마 | |||
| 송신기 | ||||||
| 송신기 차동 입력 전압 | 180 | 1200 | mV | |||
| Tx_Fault 출력 전압 - 높음 | V오 | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault 출력 전압 - 낮음 | VOL | 0 | 0.4 | V | LVTTL | |
| Tx_Disable 입력 전압 - 높음 | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable 입력 전압 - 낮음 | V일리노이 | 0 | 0.8 | V | LVTTL | |
| 입력 차동 임피던스 | 90 | 100 | 110 | Ω | ||
| 수화기 | ||||||
| 수신기 차동 출력 전압 | 300 | 850 | mV | |||
| LOS 출력 전압 - 높음 | V오 | 2.4 | Vcc | V | LVTTL | |
| LOS 출력 전압 - 낮음 | VOL | 0 | 0.4 | V | LVTTL | |
| 출력 차동 임피던스 | 90 | 100 | 110 | Ω | ||
| 광 송신기 특성 | |||||||
| 매개변수 | 상징 | 최소 | 전형적인 | 맥스 | 단위 | 노트 | |
| 평균 출력 전력 | 피밖으로 | -1 | +3 | dBm | |||
| 중심 파장 | λc | 1530 | 1550 | 1565년 | nm | ||
| 스펙트럼 폭(-20dB) | Δλ | 1 | nm | ||||
| 사이드 모드 억제 비율 | SMSR | 30 | 데시벨 | ||||
| 멸종 비율 | 응급실 | 8.2 | 데시벨 | ||||
| 상대 강도 소음 | 린 | -128 | dB/Hz | ||||
| 광학 상승/하강 시간 | 티아르 자형/티에프 | 28 | 50 | 추신 | |||
| 송신기 및 분산 페널티 | TDP | 2 | 데시벨 | ||||
| 송신기 꺼짐 전원 | 피끄다 | -30 | dBm | ||||
| 출력 아이 다이어그램 | IEEE802.3ae 준수 | ||||||
| 광 수신기 특성 | |||||||
| 매개변수 | 상징 | 최소 | 전형적인 | 맥스 | 단위 | 노트 | |
| 중심 파장 | λc | 1260 | 1610 | nm | |||
| 수신기 감도 | 피센 | -16 | dBm | 1 | |||
| 입력 포화 전력(과부하) | 피앉았다 | 0.5 | dBm | ||||
| 수신기 반사율 | -12 | 데시벨 | |||||
| LOS 선언 해제 수준 | 손실 | -17 | dBm | ||||
| LOS 어설션 수준 | 로사 | -30 | dBm | ||||
| LOS 히스테리시스 | HYS | 0.5 | 6 | 데시벨 | |||
참고 1.PRBS2로 측정31-1 패턴, @10.3125Gbps, ER=8.2dB, BER=1x10-12.
패키지 개요Cisco 호환 트랜시버 모듈 중SFP-10G-ER
치수는 밀리미터 단위입니다.달리 명시하지 않는 한 모든 치수는 ±0.1mm입니다.(단위:mm)
자주하는 질문
큐:왜 우리를 선택 했습니까?
GigaOpto는 광트랜시버 분야의 선도적인 글로벌 공급업체이며 이 분야에서 약 10년의 경험을 보유하고 있습니다.우리의 장점.
큐:귀하의 트랜시버는 호환됩니까?
예, 당사의 호환 가능한 광학 모듈은 모두 Cisco, Juniper, Arista, HP, Huawei, Alcatel-Lucent Nokia, H3C 등과 같은 다양한 브랜드의 네트워크 장비에 대한 호환성 테스트를 거쳤습니다.
Q: 샘플 주문을 할 수 있나요?Cisco 호환 트랜시버 모듈 중SFP-10G-ER?당신의 MOQ는 무엇입니까?
예, 품질을 테스트하고 확인하기 위한 샘플 주문을 환영합니다.혼합 샘플을 사용할 수 있습니다. MOQ가 없으며 샘플 1개를 사용할 수 있습니다.
큐:지불 조건은 무엇입니까~을 위한SFP-10G-ER용 Cisco 호환 트랜시버 모듈은 무엇입니까?
일반적으로 T/T, West Union 또는 Paypal을 통한 선불 결제가 필요합니다.
L/C, 신용 조건도 지원할 수 있습니다.
큐:품질에 문제가 있을 경우 제품을 반품할 수 있나요?이것으로Cisco 호환 트랜시버 모듈SFP-10G-ER?
네, 품질 문제가 발생하면 무료 교환을 받아드릴 수 있습니다.
큐:우리 회사의 로고와 라벨을 사용해도 될까요?이것들에Cisco 호환 트랜시버 모듈SFP-10G-ER?
그렇습니다. 우리는 OEM 서비스를 제공하고 귀하의 라벨로 제품을 만들 수 있습니다.
