제품 상세 정보:
|
| 상품 이름: | 32GFC LW 송수신기 | 패키징: | SFP28 |
|---|---|---|---|
| 자료 비율(gbp): | 32Gbps | 사고 방식: | 1310nm |
| 거리: | 10 킬로미터 | 광학 구성 요소: | DFB / 핀 |
| 인터페이스: | 듀얼 LC | 키워드: | 32GFC LW 광섬유 채널 송수신기 |
| 강조하다: | SFP28 광섬유 채널 송수신기,1310nm 광섬유 채널 송수신기,SMF 32G FC |
||

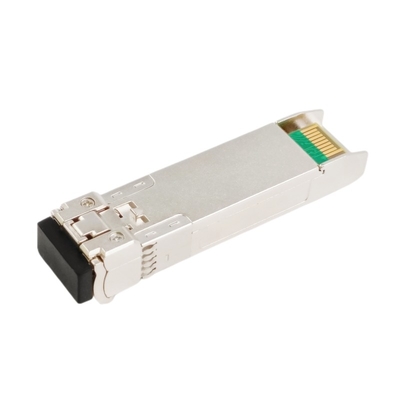

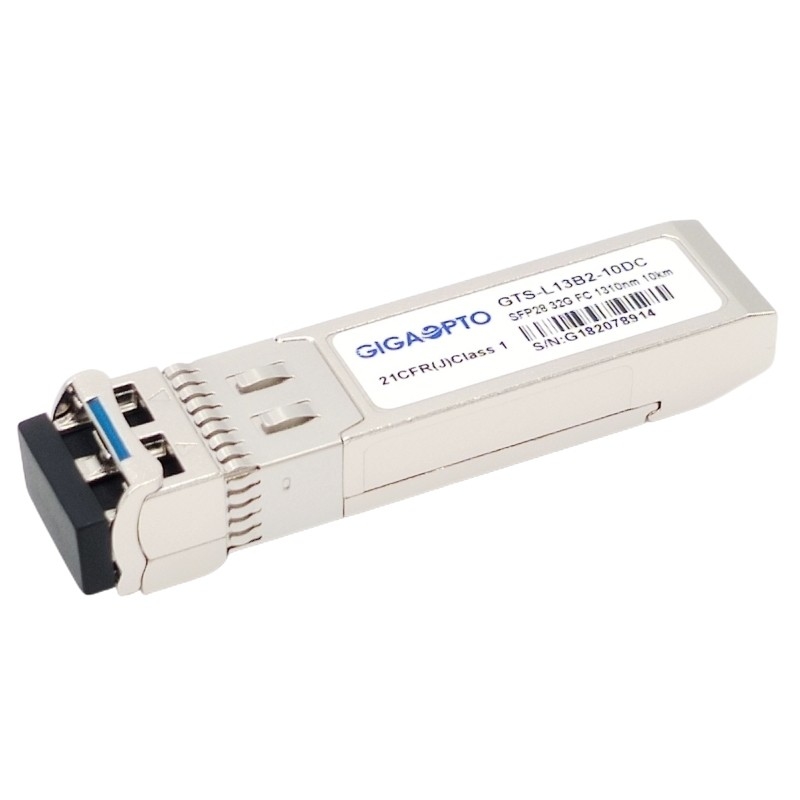

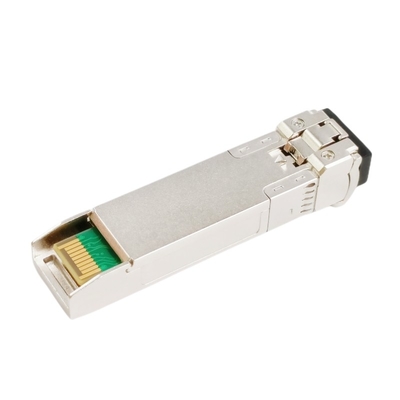

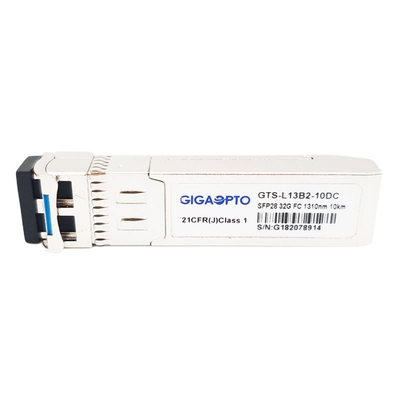

32G SMF 1310nm 10 킬로미터 광섬유 채널 SFP28 송수신기 모듈 LC DOM
기술
이 32GFC SFP28 LW는 32GFC와 25G 이더넷 응용을 위해 싱글 채널, 뜨거운 플러그형 송수신기입니다. 그것은 1310nm의 공칭 파장에 작동하고, 8G/16G/32G 파이버 채널 (FC)와 단일모드 섬유 에 10 킬로미터까지 저장 영역 네트워크 (SAN), 데이타 센터 링크에 적합한 25G 이더넷을 지원합니다.
송수신기는 3가지 부문으로 구성됩니다 : 1310nm DFB레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 PIN 포토다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
32G 섬유는 (32GFC) 현재 운영 상태에 대한 실시간 진단 정보를 제공하는 장파장 파이버 송수신기 지원 DDM / DOM 광학 진단학을 보냅니다.
그것은 SFF-8431에 완전히 순응하고 SFF-8472 멀티 소스 합의 (MSA), 로에스, 32G 광섬유 채널 (28.05 그비피스), 16G 광섬유 채널 (14.025Gbps), 8G 광섬유 채널 (8.5 그비피스) 상술입니다.
상술
| 제품 | 32GFC LW | 부품번호 | GTS-L13B2-10DC |
| 폼 팩터 | SFP28 | 맥스 자료 비율 | 28.05Gbps |
| 사고 방식 | 1310nm | 맥스 케이블 거리 | 10 킬로미터 |
| 연결기 | 두 부분으로 된 LC | 매체 | MMF |
| 송신기 타입 | DFB | 수신기 유형 | 핀 |
| 전원 전압 | 3.3V | 전력 공급 전류 | <400ma> |
| 송신 전력 | - 7~2dBm | 수신기 감도 | <-11> |
| 소광비 | >4dB | 수신기 과부담 | <2dbm> |
| 온도 범위 | 0 내지 70' Ｃ (32 내지 158' Ｆ) | 보증 | 3년 |
| OEM / ODM | 지원받습니다 | 디지털 진단 모니터링 | 지원 |
특징
애플리케이션
광학적이고 전기 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | |
| 송신기 | |||||||
| 중심 파장 | λc | 1270 | 1310 | 1350 | 별거 안 해 | ||
| 스펙트럼 폭 (-20dB) | Δλ | 1 | 별거 안 해 | ||||
| 사이드 모드 억압비 | SMSR | 30 | - | dB | |||
| 평균 출력 전력 | 입을 삐죽거리기 | -7 | 2 | 데이터 베이스 관리 프로그램 | 1 | ||
| 소광비 | ER | 4 | dB | ||||
| 자료 입력 스윙 차이 | VIN | 180 | 850 | mV | 2 | ||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | ||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | |||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | ||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | |||
| 일반 | 0 | 0.8 | Ｖ | ||||
| 수신기 | |||||||
| 중심 파장 | λc | 1260 | 1600 | 별거 안 해 | |||
| 수신기 감도 | -11.6 | 데이터 베이스 관리 프로그램 | 3 | ||||
| 수신기 과부담 | 2 | 데이터 베이스 관리 프로그램 | 3 | ||||
| LOS 인가 해제 | LOSD | -15 | 데이터 베이스 관리 프로그램 | ||||
| LOS는 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | ||||
| LOS 이력현상 | 0.5 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 300 | 900 | mV | 4 | ||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | |||
| 로우 | 0.8 | Ｖ | |||||
기록 :
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 231-1 시험 패턴 @25.08Gps, BER ≤1×10-6으로 측정됩니다.
4. 내부로 ac-결합.
호환성
모듈이 완전히 적합하 미안하지만, 주류 장치로 미안하지만, 많은 상품 호환성을 위해, 다음과 같은 형태에 라고 말한다는 것 이기 위해 열린 근본적이고 암호화될 수 있는 기가옵투의 GTS-L13B2-10DC 광 전송부의 모두는 우리와 연락하여 줍니다.
| 상응하는 적합한 브랜드 / 부품번호 | |||
| 브랜드 | 부품번호 | 브랜드 | 부품번호 |
| 기가옵투 | GTS-L13B2-10DC | 큐로그릭 | SFP32-LR-SP-C |
| 시스코 | DS-SFP-FC32G-LW | 브로케이드 | XBR-000238 |
