제품 상세 정보:
|
| 상품 이름: | 32GFC SW 송수신기 | 폼 팩터: | SFP28 |
|---|---|---|---|
| 자료 비율(gbp): | 28.05Gbps | 사고 방식: | 850nm |
| 거리: | 100m | 광학 구성 요소: | VCSEL / 핀 |
| 인터페이스: | 듀얼 LC | 키워드: | 32G 광섬유 채널, 32G SW 100m 송수신기 모듈 |
| 강조하다: | 32GFC SFP28 송수신기 모듈,850nm SFP28 송수신기 모듈,32G 광섬유 채널 |
||

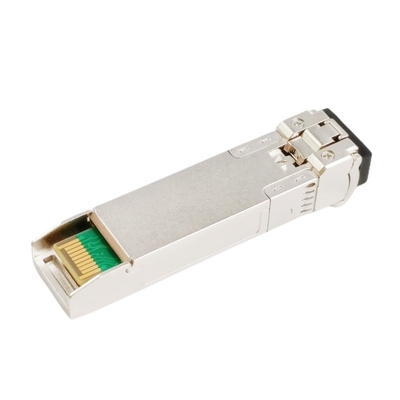

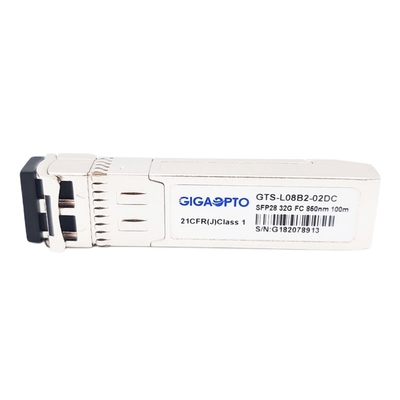

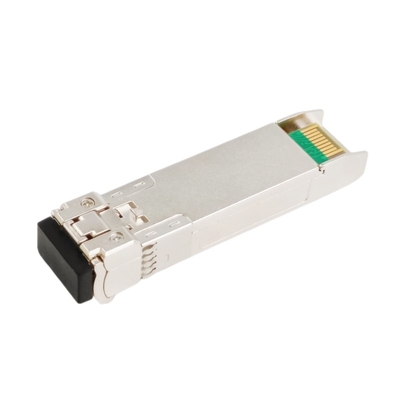

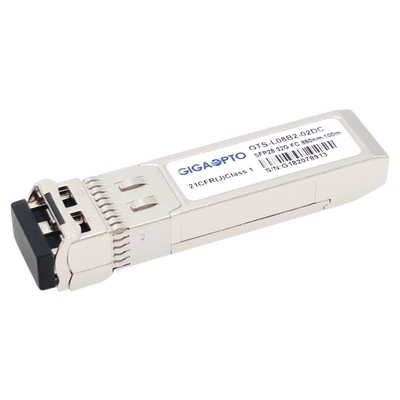

저장 영역 네트워크를 위한 32GFC SW 100m 송수신기
기술
이 32GFC SW 송수신기는 8G/16G/32G 파이버 채널 (8GFC/16GFC/32GFC) 쇼트 리치 애플리케이션을 위해 설계됩니다.
믿을 만한 850nm VCSEL 레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 높은 민감한 PIN 포토다이오드와 MCU 제어 유닛으로 특징으로 되어 최대 한계는 최고 70m까지 OM3 섬유를 사용하 할 수있과 100m OM4.All 모듈을 사용하 등급 I 레이저 안전 요건을 충족시킵니다. 핫 플러그 역량을 허락하는 것은 SFP+ 20 핀 연결기와 함께 있습니다.
이 32G FC SW는 SFF-8472 목사 12.2인 FC-PI-6으로 순응하고 SFF-8431 수입 4.1의 SFF-8432와 적용 가능한 부분으로 적합합니다.
상술
| 폼 팩터 | SFP28 | 맥스 자료 비율 | 28.05Gbps |
| 전형적 사고 방식 | 850nm | 맥스 전송 | 100m |
| 접속구의 형태 | 듀얼 LC | 매체 유형 | MMF |
| 송신기 타입 | VCSEL 850nm | 수신기 유형 | 핀 |
| 송신 전력 | - 8.4~2.4dBm | 수신기 감도 | <-10dbm> |
| 소광비 | >2.0 dB | 과부담 | > 2.4 데이터 베이스 관리 프로그램 |
| 작동 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) | 보증 시간 | 3년 |
| DDMI | 지원받습니다 | 프로토콜 | 순응한 MSA |
| 소비 전력 | <1w> | OEM | 지원받습니다 |
특징
애플리케이션
광학적이고 전기 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | |
| 송신기 | |||||||
| 중심 파장 | λc | 840 | 850 | 860 | 별거 안 해 | ||
| 스펙트럼 폭 (RMS) | Δλ | 0.6 | 별거 안 해 | ||||
| 사이드 모드 억압비 | SMSR | - | - | - | dB | ||
| 평균 출력 전력 | 입을 삐죽거리기 | -8.4 | 2.4 | 데이터 베이스 관리 프로그램 | 1 | ||
| 소광비 | ER | 2.0 | dB | ||||
| 자료 입력 스윙 차이 | VIN | 180 | 950 | mV | 2 | ||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | ||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | |||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | ||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | |||
| 일반 | 0 | 0.8 | Ｖ | ||||
| 수신기 | |||||||
| 중심 파장 | λc | 840 | 850 | 860 | 별거 안 해 | ||
| 수신기 감도 | -10 | 데이터 베이스 관리 프로그램 | 3 | ||||
| 수신기 과부담 | 2.4 | 데이터 베이스 관리 프로그램 | 3 | ||||
| LOS 인가 해제 | LOSD | -13 | 데이터 베이스 관리 프로그램 | ||||
| LOS는 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | ||||
| LOS 이력현상 | 0.5 | 4 | dB | ||||
| 자료 출력 스윙 차이 | 출력전압 | 500 | 700 | 900 | mV | 4 | |
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | |||
| 로우 | 0.8 | Ｖ | |||||
기록 :
1. 광학력은 MMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 231-1 시험 패턴 @28.05Gbps, BER ≤1E-6으로 측정됩니다..
4. 내부로 ac-결합.
호환성
기가옵투의 광 전송부는 모든 주요 스위치 브랜드로 적합한 100%이고, OEM 장치에 대한 손상을 야기시키지 않을 것입니다.
자사 제품의 품질과 호환성을 보증하기 위해, 각각 제품은 주의깊게 고객들에 대한 배달 전에 상응하는 장비에서 시험됩니다.
이 GTS-L08B2-02DC 호환성을 위해 미안하지만, 약속 어음 통신표를 언급하세요. 만약 당신이 찾고 있는 브랜드와 부품번호가 아래 목록화되지 않으면, 알도록 하면 우리가 당신에게 더 많은 세부사항을 제공하여서 기쁠 것입니다.
| 상응하는 적합한 브랜드 / 부품번호 | |||
| 브랜드 | 부품번호 | 브랜드 | 부품번호 |
| 기가옵투 | GTS-L08B2-02DC | 큐로그릭 | SFP32-SR-SP-C |
| 시스코 | DS-SFP-FC32G-SW | 브로케이드 | XBR-000212 |
