제품 상세 정보:
|
| 상품 이름: | 10GFC 송수신기 | 대역폭(gbp): | 1.0625-10.518Gbps |
|---|---|---|---|
| 사고 방식: | 850nm | 맥스 전송: | OM3 에 300m 또는 OM4 에 400m |
| LD / 중양자를 포함하는 계의 pH에 상당하는술어: | VCSEL / 핀 | 연결기: | 두 부분으로 된 LC |
| 온도: | COM | DDM: | 예 |
| 키워드: | 10GFC SFP+ SW 송수신기, 10G 섬유 채널 300m 850nm | ||
| 강조하다: | DOM 섬유 채널 모듈,300m 섬유 채널 모듈,10G 광섬유 채널 |
||

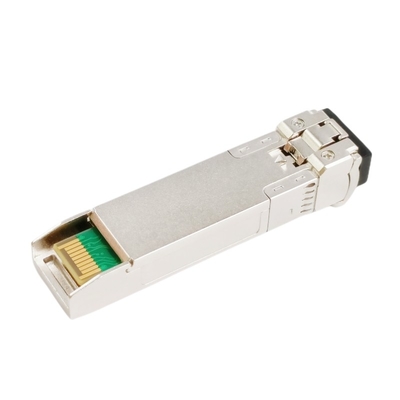

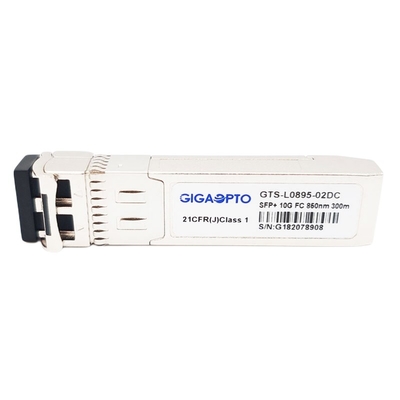

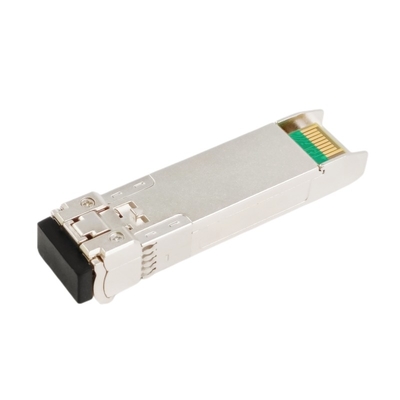

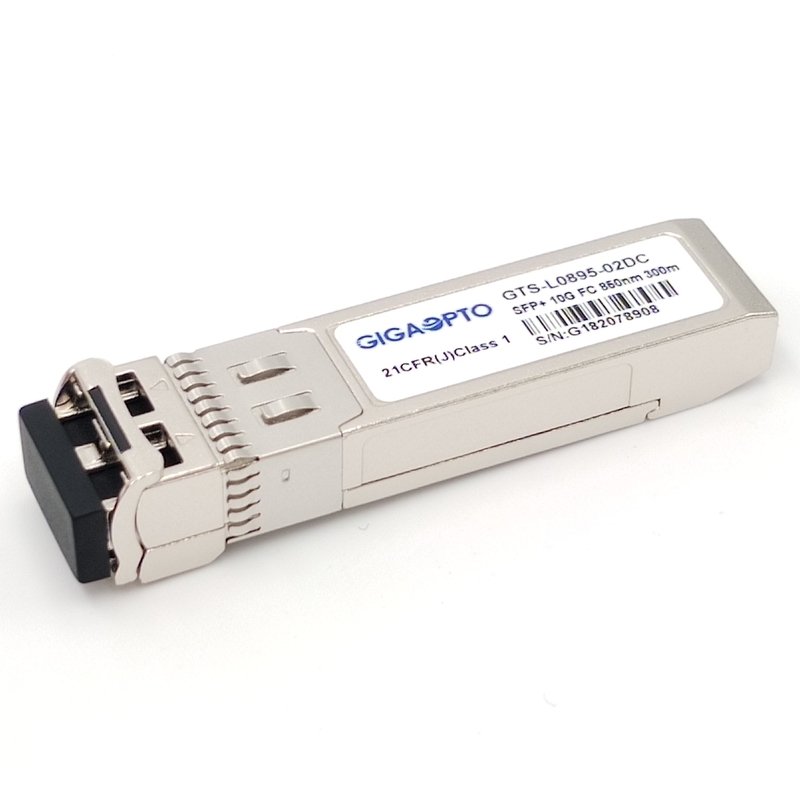

광섬유 채널 LC DOM을 위한 10GFC SW 850nm 300m 송수신기
기술
기가옵투의 GTS-L0895-02DC 송수신기는 두 부분으로 된 LC 광 커넥터 안으로 대단히 믿을 만한 850nm VCSEL 송신기와 핀 광검파기를 특징으로 합니다.
이 핫 블러그 가능한 10GFC SW 송수신기는 10G 광섬유 채널 (10.52Gbps),8G 광섬유 채널 (8.5Gbps),4G 광섬유 채널 (4.25Gbps),2G 광섬유 채널 (2.125Gbps),1G 광섬유 채널 (1.0625Gbps)와 같은 1.0625-10.518Gbps 자료 비율과 응용을 지원합니다.그것은 다목적 모듈이 오늘의 네트워킹의 다른 장소의 수에 사용했다는 것 입니다. 따라서, 가장 인기있는 응용 프로그램은 중추, 기업용 네트워크 SAN 상호 접속과 다른 광링크 위에서 데이터 센터, 데이타 센터 광섬유 채널 상호 접속에 저장 구역 네트워킹(SAN) 응용입니다.
그것은 송수신기 온도의 실시간 감시를 제공하는 DDM / DOM 광학 진단학을 지원합니다, 레이저 바이어스 전류, 광학력이 광학력과 송수신기 공급 전압을 받았습니다.
모든 모듈은 FDA / CDRH와 IEC-60825 기준으로 순응한 등급 1 레이저 제품입니다.
상술
| 폼 팩터 | SFP+ | 자료 비율 | 1.0625-10.518 그비피스 |
| 사고 방식 | 850nm | 맥스 케이블 거리 | OM3 에 300m 또는 OM4 에 400m |
| 연결기 | 두 부분으로 된 LC | 매체 | MMF |
| 송신기 타입 | VCSEL 850nm | 수신기 유형 | 핀 |
| 송신 전력 | - 6~-1dBm | 수신기 감도 | <-11> |
| 소광비 | >3.5 dB | 과부담 | > 0.5 데이터 베이스 관리 프로그램 |
| 전력 예산 (dB) | 4.1dB | DDM / DOM | 지원받습니다 |
| 온도 범위 | 0 내지 70' Ｃ (32 내지 158' Ｆ) | 보증 | 3년 |
| OEM / ODM | 지원받습니다 | 중량 | 30 그램 |
| 프로토콜 | CE, 등급 1 FDA와 순응한 IEC60825-1 레이저 안전, 로에스, SFF-8431, SFP MSA | ||
| 지원 애플리케이션 | 10G 광섬유 채널 (10.518 그비피스), 8G 광섬유 채널 (8.5 그비피스), 4G 광섬유 채널 (4.25 그비피스), 2G 광섬유 채널 (2.125 그비피스), 1G 광섬유 채널 (1.0625 그비피스) | ||
특징
애플리케이션
광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||||
| 송신기 | ||||||||||
| 중심 파장 | λc | 840 | 850 | 860 | 별거 안 해 | |||||
| 괴기한 폭(RMS) | Δλ | 0.45 | 별거 안 해 | |||||||
| 사이드 모드 억압비 | SMSR | - | - | - | dB | |||||
| 평균 출력 전력 | 입을 삐죽거리기 | -6.0 | -1.0 | 데이터 베이스 관리 프로그램 | 1 | |||||
| 소광비 | ER | 3.5 | dB | |||||||
| 자료 입력 스윙 차이 | VIN | 180 | 950 | mV | 2 | |||||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||||
| 일반 | 0 | 0.8 | Ｖ | |||||||
| 수신기 | ||||||||||
| 중심 파장 | λc | 840 | 850 | 860 | 별거 안 해 | |||||
| 수신기 감도 | -10.0 | 데이터 베이스 관리 프로그램 | 3 | |||||||
| 수신기 과부담 | 0.5 | 데이터 베이스 관리 프로그램 | 3 | |||||||
| LOS 인가 해제 | LOSD | -12 | 데이터 베이스 관리 프로그램 | |||||||
| LOS는 주장합니다 | LOSA | -22 | 데이터 베이스 관리 프로그램 | |||||||
| LOS 이력현상 | 0.5 | 4 | dB | |||||||
| 자료 출력 스윙 차이 | 출력전압 | 500 | 700 | 900 | mV | 4 | ||||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||||
| 로우 | 0.8 | Ｖ | ||||||||
기록 :
1. 광학력은 MMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 231-1 시험 패턴 @10312Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
호환성
기가옵투의 송수신기가 인 모두 표준 기반과 순응하고, 엄하게 시험되고 가장 높은 수준의 성능을 보증하기 위해 우리의 자기 자신 설비에서 암호화된 MSA (다중-자원 합의). 우리는 최종용도 상황 하에 100% 애플리케이션 테스팅을 수행합니다.
이 10GFC 모듈 약속 어음을 위해 :GTS-L0895-02DC는 미안하지만, 약속 어음 통신표를 언급합니다. 더 상품 호환성을 위해 미안하지만, 우리에게 말하여 주세요.
| 상응하는 적합한 브랜드 / 부품번호 | |||
| 브랜드 | 부품번호 | 브랜드 | 부품번호 |
| 기가옵투 | GTS-L0895-02DC | 시스코 | DS-SFP-FC10G-SW |
| 쥬니퍼 | XBR-000218 | ||
