제품 상세 정보:
|
| 상품 이름: | SFP-8GFC-zr | 맥스 비율(gbp): | 8.5Gbps |
|---|---|---|---|
| 사고 방식: | 1550nm | 맥스 한계: | 80 킬로미터 |
| 성분: | EML / APD | 연결기 / 니스: | 이중 LC/PC |
| 임시: | 0 내지 70' Ｃ | 전력 예산: | 24 DB (데시벨) |
| 키워드: | 8GFC ZW SFP+ 송수신기, 8G FC 80 킬로미터 1550nm | ||
| 강조하다: | 8GFC 섬유 채널 모듈,80 킬로미터 섬유 채널 모듈,ZW SFP+ 송수신기 |
||

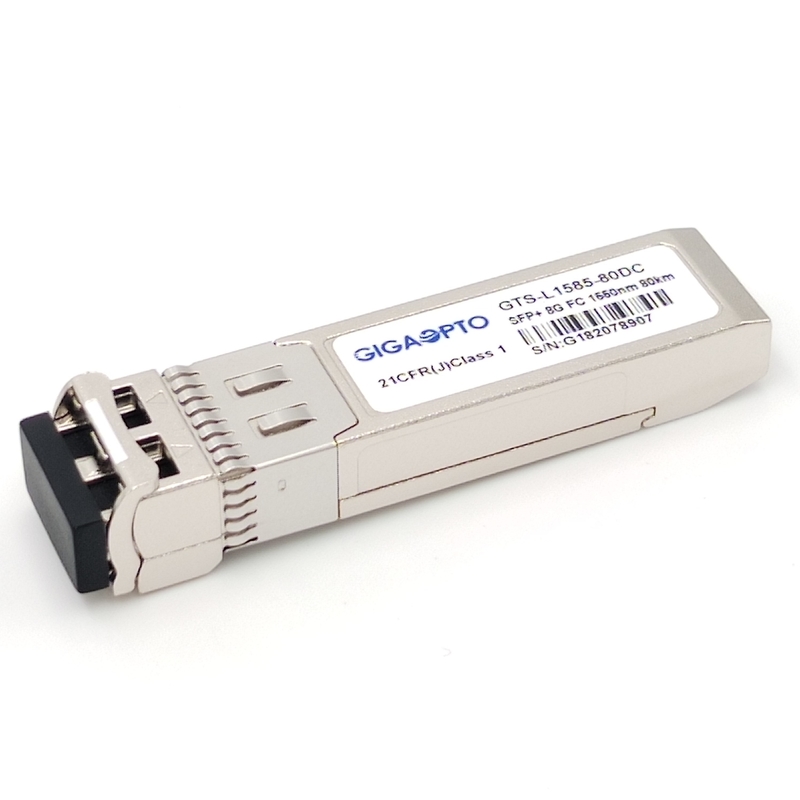

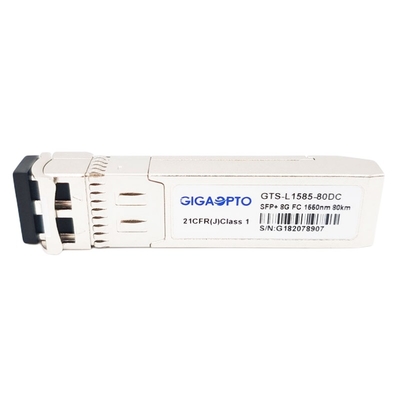

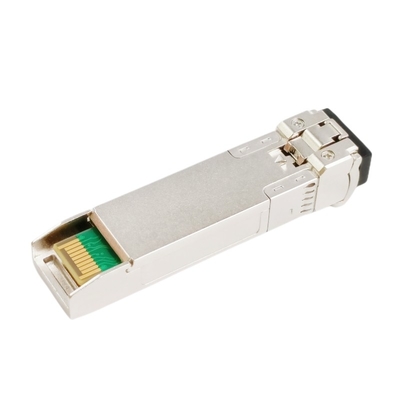

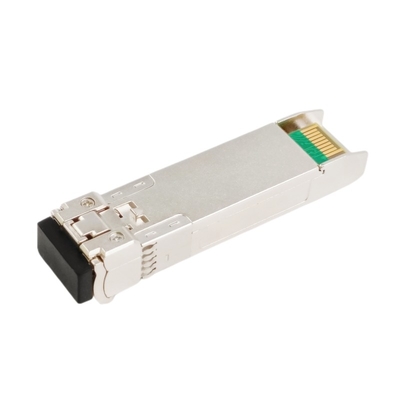

광섬유 채널과 SAN을 위한 8GFC SFP+ 1550nm 80 킬로미터 광 송수신기 모듈
기술
기가옵투의 8GFC SFP+ 광 전송부 GTS-L1585-80DC가 8Gb/s 장파 광섬유 채널 연결성 적용을 위해 설계된다고, 그것은 1550nm 파장을 이용하여 단일 모드 빛 섬유 (SMF) 에 8.5Gb/s 처리량 최고 80까지 킬로미터를 제공합니다.
송신기 섹션은 믿을 만한 1550nm 냉각된 EML 레이저를 통합시킵니다. 그리고 수신기 섹션은 통신 공업회와 통합된 PIN 포토다이오드로 구성됩니다. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
이 SFP+ ZW 송수신기는 SFP+ 다중-자원 협정 (MSA)와 외국 신용 보험 협회 FC-PI-4 800-SM-LC-L 기준으로 완전히 순응합니다.
전류, 전해진 광학력이 광학력과 송수신기 공급 전압을 받았다는 것을 송수신기 온도, 레이저 바이어스와 같은 장치 작동 매개 변수에 대한 실시간 접속을 허용하는 SFF-8472에 명시된 것처럼, 디지털 진단 기능은 2번 와이어 직렬 접속을 통해 이용 가능합니다.
상술
| 적합한 브랜드 | 브로케이드 | 범주 | 광섬유 채널 SFP |
| 부품번호 | GTS-L1585-80DC | 전력 예산 | 24dBm |
| 형태 필드 | SFP+ | 맥스 자료 비율 | 8.5Gb/s |
| 사고 방식 | 1550nm | 거리 | G.652에 있는 80 킬로미터 |
| 연결기 | LC 수용부 | 매체 | SMF |
| 송신기 타입 | EML | 수신기 유형 | APD |
| 전원 전압 | 3.3V | 공급전류 | <450ma> |
| 송신 전력 | 0~5dBm | 수신기 감도 | <-24dbm> |
| 소광비 | >7.0dB | 수신기 과부담 | >-7.0dBm |
| 온도 범위 | 0 내지 70' Ｃ (32 내지 158' Ｆ) | 보증 | 3년 |
| OEM / ODM | 지원받습니다 | 디지털 진단상의 | 지원 |
| 프로토콜 | 순응한 MSA | ||
특징
애플리케이션
광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | ||
| 송신기 | ||||||||
| 중심 파장 | λc | 1530 | 1550 | 1565 | 별거 안 해 | |||
| 괴기한 폭(-20dB) | Δλ | 1 | 별거 안 해 | |||||
| 사이드 모드 억압비 | SMSR | 30 | - | dB | ||||
| 평균 출력 전력 | 입을 삐죽거리기 | 0 | 5.0 | 데이터 베이스 관리 프로그램 | 1 | |||
| 소광비 | ER | 7.0 | dB | |||||
| 자료 입력 스윙 차이 | VIN | 180 | 850 | mV | 2 | |||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | |||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | ||||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | |||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | ||||
| 일반 | 0 | 0.8 | Ｖ | |||||
| 수신기 | ||||||||
| 중심 파장 | λc | 1260 | 1600 | 별거 안 해 | ||||
| 수신기 감도 | -24.0 | 데이터 베이스 관리 프로그램 | 3 | |||||
| 수신기 과부담 | -7.0 | 데이터 베이스 관리 프로그램 | 3 | |||||
| LOS 인가 해제 | LOSD | -25.0 | 데이터 베이스 관리 프로그램 | |||||
| LOS는 주장합니다 | LOSA | -35 | 데이터 베이스 관리 프로그램 | |||||
| LOS 이력현상 | 0.5 | dB | ||||||
| 자료 출력 스윙 차이 | 출력전압 | 300 | 900 | mV | 4 | |||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | ||||
| 로우 | 0.8 | Ｖ | ||||||
기록 :
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 231-1 시험 패턴 @8.5Gbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
