제품 상세 정보:
|
| 상품 이름: | SFP-8GFC-40 | 최대 속도 (Gb / Ｓ): | 8.5Gb/s |
|---|---|---|---|
| 사고 방식: | 1310nm | 맥스 거리: | 40 킬로미터 |
| 연결기: | LC PC | DDM / DOM: | 지원받습니다 |
| 온도: | 0 내지 70' Ｃ | OEM / ODM: | 지원받습니다 |
| 키워드: | 8GFC SFP+ ER 1310nm 40 킬로미터 | ||
| 강조하다: | 8G 광섬유 채널 송수신기,DOM 8G 광섬유 채널,FC SFP+ |
||

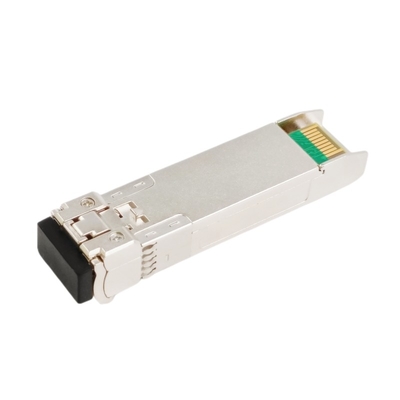

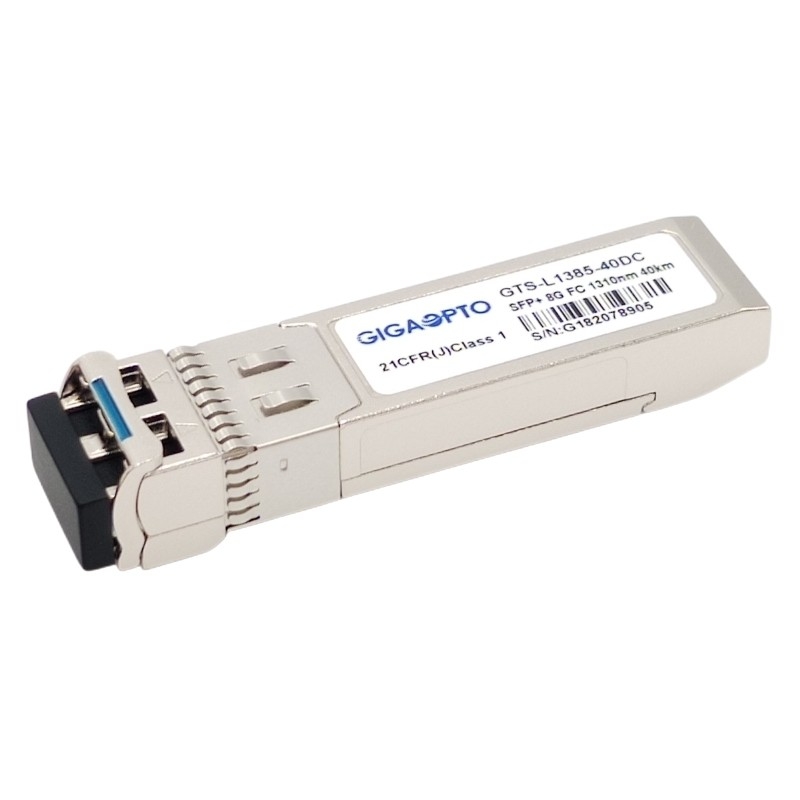

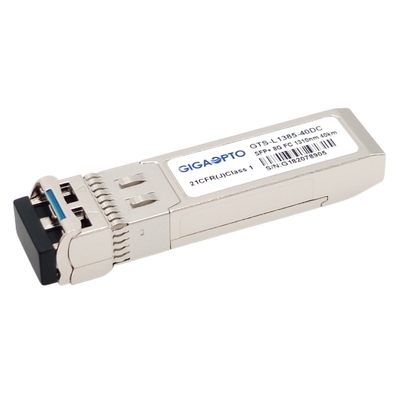

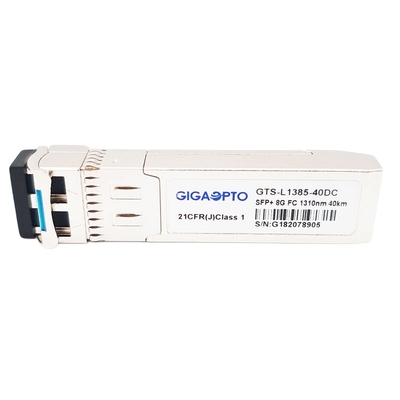

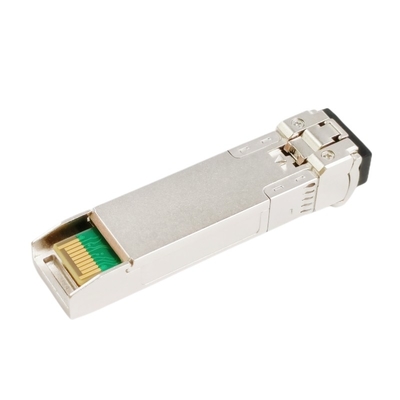

8G 섬유는 핫 블러그 가능한 (8GFC) 송수신기 모듈, 적합한 브로케이드 네트워크 SFP-8GFC-40을 보냅니다
기술
SFP-8GFC-40 광섬유 채널 송수신기는 소형 인수 플러그로 접속 가능한 모듈이고 단일모드 섬유 에 40 킬로미터까지 저장 영역 네트워크 (SAN) 링크에 적합한 8G 파이버 채널 (FC)를 지원하기를 계획했습니다.
송신기 섹션은 믿을 만한 1310nm DFB레이저를 통합시킵니다. 그리고 수신기 섹션은 통신 공업회와 통합된 PIN 포토다이오드로 구성됩니다. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
이 송수신기는 SFP+ 다중-자원 협정 (MSA)와 외국 신용 보험 협회 FC-PI-4 800-SM-LC-L 기준으로 완전히 순응합니다.
전류, 전해진 광학력이 광학력과 송수신기 공급 전압을 받았다는 것을 송수신기 온도, 레이저 바이어스와 같은 장치 작동 매개 변수에 대한 실시간 접속을 허용하는 SFF-8472에 명시된 것처럼, 디지털 광학 모니터링 (DOM) 기능은 2번 와이어 직렬 접속을 통해 이용 가능합니다.
광섬유 채널 광 전송부는 순응한 CE/FCC/RoHS 입니다.
상술
| 상품 이름 | SFP-8GFC-40 | 범주 | 광섬유 채널 SFP |
| 패키징 | SFP+ | 대역폭 | 1.06Gbps ~ 8.5Gbps |
| 중심 파장 | 1310nm | 전송 | 40 킬로미터 |
| 인터페이스 | 이중 통신 LC 수용부 | 케이블 유형 | G.652 SMF |
| 송신기 타입 | DFB레이저 | 수신기 유형 | 핀 |
| TX 출력 전원 (dBm) | 1~4dBm | 수신기 감도 | <-15dbm> |
| 진단 | 지원 | OEM / ODM | 지원 |
| 온도 범위 | 0 내지 70' Ｃ (32 내지 158' Ｆ) | 보증 | 3년 |
| 프로토콜 | 순응한 MSA | ||
특징
애플리케이션
성능 명세 - 전기적입니다
| 매개 변수 | 기호 | 민. | Typ. | 맥스 | 유닛 | 기록 | |||||
| 송신기 | |||||||||||
| (차별적인) CML 입력 | Vin | 150 | 1200 | 음피피 |
AC은 연결되었습니다 입력 |
||||||
|
입력 AC 커먼 모드 전압 |
0 | 25 | mV | RMS | |||||||
|
입력 임피던스 (차이) |
신 | 85 | 100 | 115 | 오옴 |
Rin > 100 킬로오옴 DC에 |
|||||
|
차동 입력 s 파라메타 |
SDD11 | - | - | -10 | dB | ||||||
|
공통인 것에 차별적입니다 모드 변환 |
SCD11 | - | - | -10 | dB | ||||||
|
tx_disable은 입력했습니다 전압 - 높은 것 |
Ｖ | ||||||||||
| 2 | 3.45 | ||||||||||
|
tx_disable은 입력했습니다 전압 - 로우 |
Ｖ | ||||||||||
| 0 | 0.8 | ||||||||||
|
tx_fault는 출력했습니다 전압 - 높은 것 |
Vcc+0.3 | Ｖ |
Io = 400uA ; 호스트 프크크 |
||||||||
| 2 | |||||||||||
|
tx_fault는 출력했습니다 전압 - 로우 |
0.5 | Ｖ | Io = -4.0mA | ||||||||
| 0 | |||||||||||
| 수신기 | |||||||||||
|
CML은 출력합니다 (차이) |
700 | 음피피 |
AC은 연결되었습니다 출력 |
||||||||
| 출력전압 | 350 | ||||||||||
|
공통인 출력 AC 모드 전압 |
0 | 15 | mV | RMS | |||||||
|
출력 임피던스 (차이) |
즈아웃 | 90 | 100 | 110 | 오옴 | ||||||
|
차동 출력 s 파라메타 |
SD22 | - | - | -10 | dB | ||||||
|
rx_los 출력 전압 - 높은 것 |
2 | Vcc+0.3 | Ｖ |
로 = 400uA ; 호스트 프크크 |
|||||||
|
rx_los 출력 전압 - 로우 |
0 | 0.8 | Ｖ | 로 = -4.0mA | |||||||
| mod_def (2시) | 프오 | 2.5 | Ｖ | 시리얼 id로 | |||||||
| VoL | 0 | 0.5 | Ｖ | ||||||||
성능 명세 - 광학적입니다
| 매개 변수 | 기호 | 민. | 전형적입니다 | 맥스. | 유닛 | ||||
| 9 um 코어 직경 SMF 지원받거리 | 40 | Km | |||||||
| 자료 비율 | 0.614 | 8.5 | 그비피스 | ||||||
| 송신기 | |||||||||
| 중심 파장 | λC | 1290 | 1310 | 1330 | 별거 안 해 | ||||
| 스펙트럼 폭 (-20dB) | Δλ | 1 | 별거 안 해 | ||||||
| 인접 모드 억제율 | SMSR | 30 | dB | ||||||
| 평균 출력 전력 | 입을 삐죽거리기 | 1 | 4 | 데이터 베이스 관리 프로그램 | |||||
| 소광비 | ER | 3.5 | dB | ||||||
| 떨어져서 송신기의 평균 마력 | 포트 | -30 | 데이터 베이스 관리 프로그램 | ||||||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | ||||
| TX는 무능하게 합니다 | 드이사벨 | 2.0 | Vcc+0.3 | Ｖ | |||||
| 가능하게 하세요 | 0 | 0.8 | |||||||
| TX는 실패합니다 | 결점 | 2.0 | VCC+0.3 | Ｖ | |||||
| 일반 | 0 | 0.8 | |||||||
| TX 드이사벨은 타임즈 지를 주장합니다 | t_off | - | - | 10 | 우리 | ||||
| tx_disable은 타임즈 지를 부정합니다 | t_on | - | - | 1 | 부인 | ||||
| tx_bisable 시간이 리셋을 시작합니다 | t_reset | 10 | - | - | 우리 | ||||
|
타임즈 지가 초기화하고 포함합니다 tx_fault의 리셋 |
- | - | 300 | 부인 | |||||
| t_init | |||||||||
| 결점부터 주장까지 tx_fault | t_fault | - | - | 100 | 우리 | ||||
| 전체 지터 | TJ | - | - | 0.28 | UI(p-p) | ||||
| 자료 의존하는 지터 | DDJ | - | - | 0.1 | UI(p-p) | ||||
| 비상관 지터 | UJ | - | - | 0.023 | RMS | ||||
| 수신기 | |||||||||
| 중심 파장 | λ | 1260 | 1565 | 별거 안 해 | |||||
| 민감도 | 프민 | -15 | 데이터 베이스 관리 프로그램 | ||||||
| 수신기 과부담 | 피맥스 | 0.5 | 데이터 베이스 관리 프로그램 | ||||||
| 광 궤환 손실 | ORL | -12 | dB | ||||||
| LOS 인가 해제 | LOSD | -18 | 데이터 베이스 관리 프로그램 | ||||||
| LOS는 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | ||||||
| LOS | 높은 것 | 2.0 | VCC+0.3 | Ｖ | |||||
| 로우 | 0 | 0.8 | |||||||
기계적인 상술
