제품 상세 정보:
|
| 상품 이름: | 8GFC SFP 송수신기 | 타입: | SFP+ |
|---|---|---|---|
| 사고 방식: | 1310nm | 케이블 한계: | 25Km |
| 성분: | DFB+PIN | 인터페이스: | 듀얼 LC |
| 키워드: | 8G 광섬유 채널 SFP+ 송수신기 | ||
| 강조하다: | 25 킬로미터 광섬유 채널 송수신기,DOM 광섬유 채널 송수신기,FC 송수신기 |
||

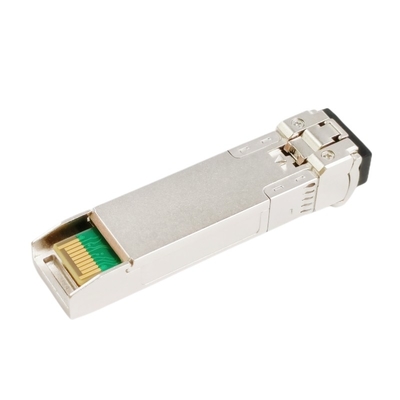

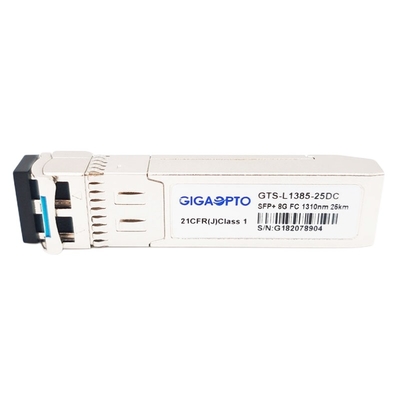

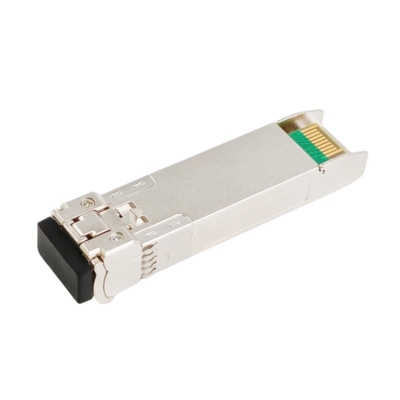

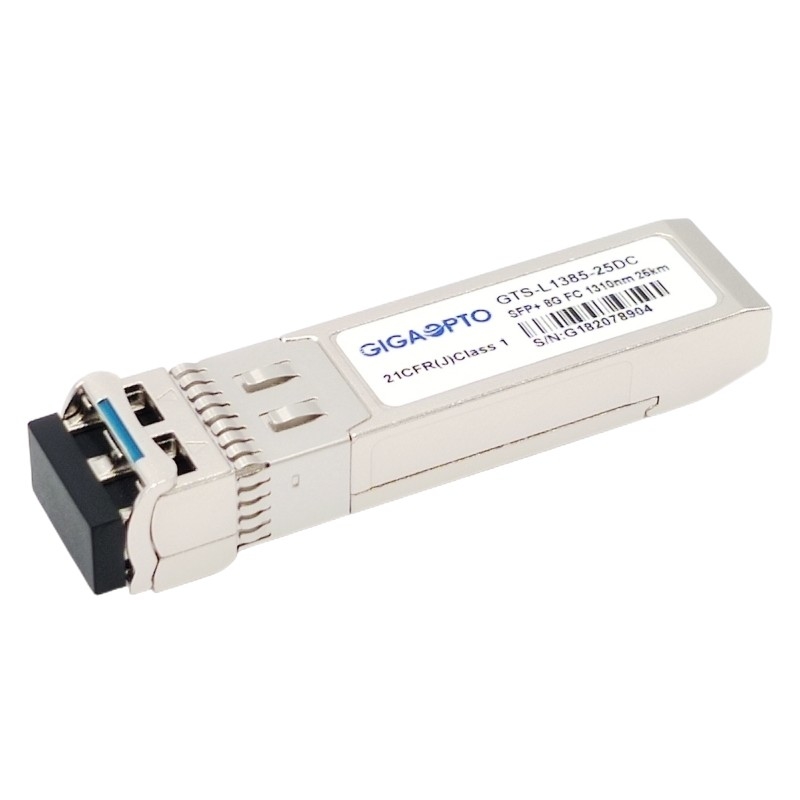

8G FC 장파는 25KM SFP+ 송수신기 DFB+PIN 1310nm SMF LC DOM을 확장했습니다
기술
기가옵투의 8GFC SFP+ 송수신기 GTS-L1385-25DC는 듀얼 섬유 에 25 킬로미터까지 저장 영역 네트워크 (SAN) 링크에 적합한 8G 파이버 채널 (FC)를 지원하도록 설계됩니다.
송수신기는 3가지 부문으로 구성됩니다 : DFB 레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 PIN 포토다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다.
이 송수신기는 SFP+ MSA 협정 (SFF-8431, SFF-8432, SFF-8472 )와 외국 신용 보험 협회 FC-PI-4 800-SM-LC-L 기준으로 완전히 순응합니다.
전류, 전해진 광학력이 광학력과 송수신기 공급 전압을 받았다는 것을 송수신기 온도, 레이저 바이어스와 같은 장치 작동 매개 변수에 대한 실시간 접속을 허용하는 SFF-8472에 명시된 것처럼, 디지털 광학 모니터링 (DOM) 기능은 2번 와이어 직렬 접속을 통해 이용 가능합니다.
광섬유 채널 광 전송부는 / FCC가 증명한 순응한 로에스와 CE입니다.
상술
| 폼 팩터 | SFP+ | 자료 비율(gbp) | 8.5Gbps |
| 사고 방식 | 1310nm | 섬유 거리 | 25 킬로미터 |
| 연결기 | 두 부분으로 된 LC | 케이블 유형 | SMF |
| LD는 타이핑합니다 | DFB | 수신기 유형 | 핀 |
| 송신 전력 | - 1.0~+3.0dBm | Rx 민감도 | <-16> |
| 소광비 | >3.5dB | 과부담 | >0.5dBm |
| 온도 범위 | 0 내지 70' Ｃ (32 내지 158' Ｆ) | 보증 | 3년 |
| OEM / ODM | 지원받습니다 | 프로토콜 | 순응한 MSA |
| 순응성 | 국제전기기술위원회 / EN 61000-4-2,IEC-60825, FDA 21CFR 1040.10과 1040.11, 로에스 | ||
특징
애플리케이션
광학적이고 전기 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | |
| 송신기 | |||||||
| 중심 파장 | λc | 1270 | 1310 | 1350 | 별거 안 해 | ||
| 괴기한 폭(-20dB) | Δλ | 1 | 별거 안 해 | ||||
| 사이드 모드 억압비 | SMSR | 30 | - | dB | |||
| 평균 출력 전력 | 입을 삐죽거리기 | -1.0 | +3.0 | 데이터 베이스 관리 프로그램 | 1 | ||
| 소광비 | ER | 3.5 | dB | ||||
| 자료 입력 스윙 차이 | VIN | 180 | 850 | mV | 2 | ||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | ||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | |||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | ||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | |||
| 일반 | 0 | 0.8 | Ｖ | ||||
| 수신기 | |||||||
| 중심 파장 | λc | 1260 | 1600 | 별거 안 해 | |||
| 수신기 감도 | -16 | 데이터 베이스 관리 프로그램 | 3 | ||||
| 수신기 과부담 | 0.5 | 데이터 베이스 관리 프로그램 | 3 | ||||
| LOS 인가 해제 | LOSD | -17 | 데이터 베이스 관리 프로그램 | ||||
| LOS는 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | ||||
| LOS 이력현상 | 0.5 | dB | |||||
| 자료 출력 스윙 차이 | 출력전압 | 300 | 900 | mV | 4 | ||
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | |||
| 로우 | 0.8 | Ｖ | |||||
기록 :
1. 광학력은 SMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 231-1 시험 패턴 @10312Mbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
호환성
모듈이 완전히 적합하 미안하지만, 주류 장치로 미안하지만, 많은 상품 호환성을 위해, 다음과 같은 형태에 라고 말한다는 것 이기 위해 열린 근본적이고 암호화될 수 있는 기가옵투의 GTS-L1385-25DC 광 전송부의 모두는 우리와 연락하여 줍니다.
| 상응하는 적합한 브랜드 / 부품번호 | |||
| 브랜드 | 부품번호 | 브랜드 | 부품번호 |
| 기가옵투 | GTS-L1385-25DC | 브로케이드 | XBR-000174 |
| HPE | AW538A | ||
