제품 상세 정보:
|
| 상품 이름: | 8G FC 송수신기 | 폼 팩터: | SFP+ |
|---|---|---|---|
| 사고 방식: | 850nm | 한계: | 300m |
| 매체: | MMF | 연결기: | LC |
| 키워드: | 8G 광섬유 채널, SFP+ SW 송수신기 | 타입: | SW SFP |
| 강조하다: | SFP+ 섬유 송수신기 모듈,850nm 섬유 송수신기 모듈,SFP+ SW |
||

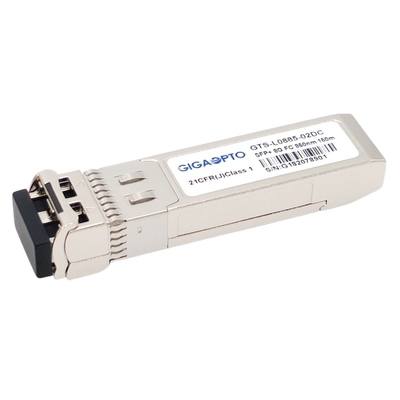

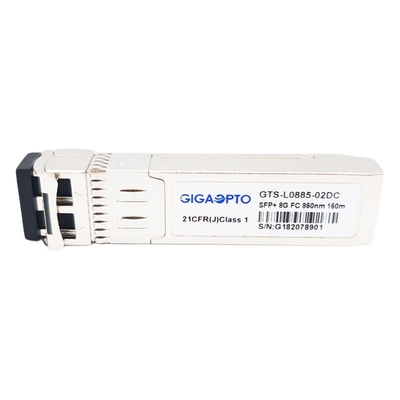

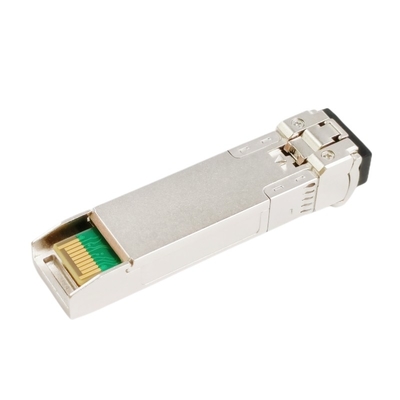

8G 광섬유 채널 송수신기 SFP+, 8/4/2/1G 파이버 채널, 300m
기술
이 8GFC SFP+ 송수신기는 두 부분으로 된 LC 수용부를 통해 다중-모드 섬유(MMF) 위에서 링크 최고 300m을 제공하는 8Gbps 단파 파이버 채널 연결성 적용을 위해 설계됩니다. 이 송수신기 사용 최고의 품질 850nm VSCEL 레이저 송신기와 핀 광전자다이오드 수신기.
8G FC SFP+ SW 모듈은 FC-PI-4 수입 8.00과 SFF-8472 목사 11.0으로 순응하고 SFF-8431 수입 4.1의 SFF-8432와 적용 가능한 부분으로 적합합니다.
그것은 8G 광섬유 채널 (8.5Gbps),4G 광섬유 채널 (4.25Gbps),2G 광섬유 채널 (2.125Gbps),1G 광섬유 채널 (1.0625Gbps)로서 그비피스 자료 비율과 그와 같은 애플리케이션을 1.0625-8.5를 지원합니다.
광 전송부는 / FCC가 증명한 순응한 로에스와 CE입니다.
상술
| 폼 팩터 | SFP+ | 맥스 자료 비율 (그비피스) | 8.5Gbps |
| 중심 파장 | 850nm | 섬유 거리 | 300m |
| 연결기 | 두 부분으로 된 LC | 매체 유형 | MMF |
| 송신기 타입 | VCSEL | 수신기 유형 | 핀 |
| 송신 전력 | - 6~-0.5dBm | 수신기 감도 | <-10> |
| 소광비 | >3.5dB | 과부담 | >0.5dBm |
| 온도 | 0 내지 70' Ｃ (32 내지 158' Ｆ) | 디지털 진단상의 | 지원받습니다 |
| OEM / ODM | 지원받습니다 | 보증 | 3년 |
| 순응성 | 국제전기기술위원회 / EN 61000-4-2,IEC-60825, FDA 21CFR 1040.10과 1040.11, 로에스 | ||
특징
애플리케이션
광학적이고 전기 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | |
| 송신기 | |||||||
| 중심 파장 | λc | 840 | 850 | 860 | 별거 안 해 | ||
| 괴기한 폭(RMS) | Δλ | 0.65 | 별거 안 해 | ||||
| 사이드 모드 억압비 | SMSR | - | - | - | dB | ||
| 평균 출력 전력 | 입을 삐죽거리기 | -6.0 | -0.5 | 데이터 베이스 관리 프로그램 | 1 | ||
| 소광비 | ER | 3.0 | dB | ||||
| 자료 입력 스윙 차이 | VIN | 180 | 950 | mV | 2 | ||
| 입력 차분 임피던스 | 신 | 90 | 100 | 110 | Ω | ||
|
TX는 무능하게 합니다 |
드이사벨 | 2.0 | 프크크 | Ｖ | |||
| 가능하게 하세요 | 0 | 0.8 | Ｖ | ||||
|
TX는 실패합니다 |
결점 | 2.0 | 프크크 | Ｖ | |||
| 일반 | 0 | 0.8 | Ｖ | ||||
| 수신기 | |||||||
| 중심 파장 | λc | 840 | 850 | 860 | 별거 안 해 | ||
| 수신기 감도 | -10.5 | 데이터 베이스 관리 프로그램 | 3 | ||||
| 수신기 과부담 | 0.5 | 데이터 베이스 관리 프로그램 | 3 | ||||
| LOS 인가 해제 | LOSD | -12 | 데이터 베이스 관리 프로그램 | ||||
| LOS는 주장합니다 | LOSA | -22 | 데이터 베이스 관리 프로그램 | ||||
| LOS 이력현상 | 0.5 | 4 | dB | ||||
| 자료 출력 스윙 차이 | 출력전압 | 500 | 700 | 900 | mV | 4 | |
|
LOS |
높은 것 | 2.0 | 프크크 | Ｖ | |||
| 로우 | 0.8 | Ｖ | |||||
기록 :
1. 광학력은 MMF로 발진됩니다.
2. 내부로 ac-결합과 말단인 PECL 입력.
3. PRBS 231-1 시험 패턴 @8.5Gbps, BER ≤1×10-12로 측정됩니다.
4. 내부로 ac-결합.
호환성
각각 기가옵투의 광 전송부는 상호운용성을 검증하기 위해 호스트 장치에서 실험되고 우리가 3년 보증과 특정 장치에 100% 전체 호환성을 약속합니다.
이 GTS-L0885-02DC를 위해 미안하지만, 약속 어음 통신표를 언급하세요. 만약 당신이 더 많은 호환성을 아는 것에 흥미가 있다면, 당신이 우리와 연락하도록 항상 환영받습니다.
| 상응하는 적합한 브랜드 / 부품번호 | |||
| 브랜드 | 부품번호 | 브랜드 | 부품번호 |
| 기가옵투 | GTS-L0885-02DC | 브로케이드 | XBR-000147 |
| 시스코 | DS-SFP-FC8G-SW | HPE | AJ718A |
| 쥬니퍼 | QFX-SFP-8GFC-sw | HPE | AJ906A |
| 인텔 | TXN31118D100000 | HPE | AJ716A |
| IBM | 88Y6416 | ||
기계적인 차원
